SIGMA 10-18/2,8 DC DN Contemporary
_______________________________________________________________________________________________________________________   8 de Enero de 2.024

PRUEBA ABREVIADA

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con SONY A7r II________________________________________________________________________________________________________________________________


En esta prueba vamos a ver el zoom ultra-angular APSc del que Sigma presume es el más pequeño del mundo en su configuración. Realmente cuando se tiene en las manos se nota y mucho.

Su tamaño y peso reducidos lo hacen muy adecuado para su uso en cámaras APSc pequeñas, y si además le añadimos un soporte para la grabación de video el conjunto se verá muy equilibrado.

Con su rango focal enlaza muy directamente con el SIGMA 18-50/2,8 DC DN Contemporary, una óptica que vimos aquí en Agosto de 2.022.

Está sellado a salpicaduras de agua y polvo aunque por su zoom, de tipo extensible, no deberíamos ser muy estrictos en el tema. En la bayoneta -de un acabado excelente- incorpora una junta de caucho tórica. Más detalles a pie de cada foto.

Por último el p.v.p.r. actual es de 700 €.

A continuación unas fotografías del zoom, la ficha de los detalles de diseño y operativos y la de c.c.t.t.

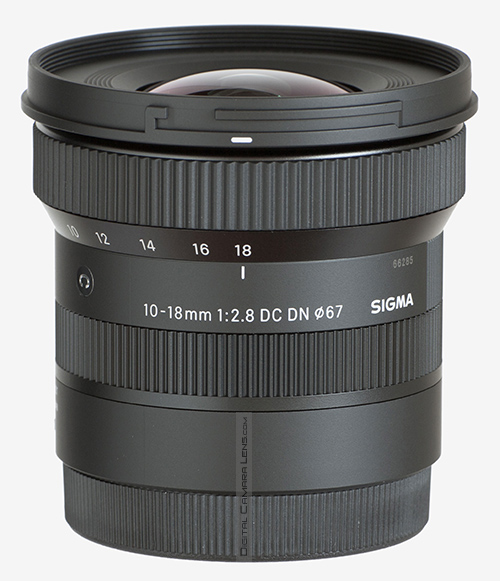

Aquí lo vemos en los 18 mm. de focal.

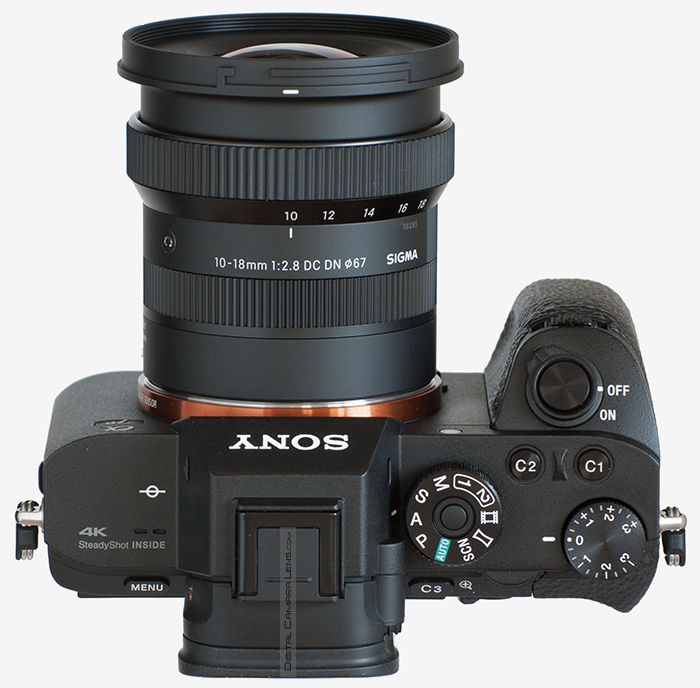

Y aquí en su máxima extensión, los 10 mm.

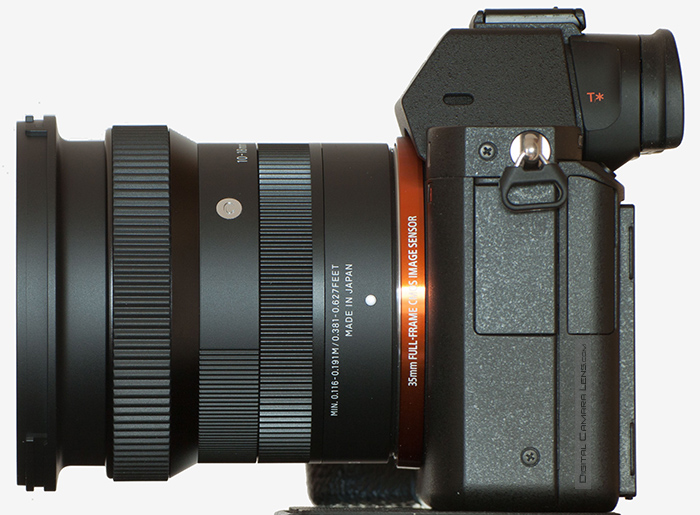

El anillo de zoom tiene un accionamiento muy correcto, el de MF está muy enrasado y hay zonas (inferior) que se solapa con el grafiado del barrilete. Hay que prestar atención parar girarlo si se tiene el ojo en el visor.
El "Made in Japan" resalta en el barrilete y en el bisel frontal, un detalle cada vez más difícil de ver.


Características Constructivas y Acabados - Inspección Exterior

Anunciado - Inicio comercialización: Septiembre de 2.023

Chasis:
metal

Exterior: metal-plástico termoestable.

Bayoneta: aluminio anodizado, acabado excelente.

Zoom: por giro de anillo con desplazamiento externo lineal e inverso.
- º giro total: 60º
- dureza: correcta, sin atascos.


Elementos telescópicos: uno de extensión única y lineal. Buenos ajustes.

Aislamiento externo: con junta de caucho tórica, sin túnel interno de desplazamiento de pupila.

Anillo Zoom: revestido de caucho estriado. Dureza y tacto correctos.

Anillo enfoque manual: de tipo eléctrico. Ajustes laterales y longitudinales correctos. Horquillado de enfoque correcto. Muy enrasado en el barrilete lo que hace un tanto entretenido su accionamiento.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal no rota.

Parasol: de pétalos.

Ventana de distancia: No tiene. Los mts. orientativos se visualizan en máquina
.




CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen APSc
Peso 260 gr.
Dimensiones L = 62 mm.
D = 72,2 mm.
Tamaño del Filtro 67 mm.
Construcción   13 Elementos
10 Grupos
Láminas en el diafragma  7
Ángulo de visión Horizontal en 35 mm. 109º - 76º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque    cm.
Magnificación Máxima 1:4-6,9 (T)
Accesorios  Tapas y parasol
Mont. Disp. : L-mount, Sony E y Fuji X

- Definición en exterior
.                                                                                                    Detalles en Metodología

10 mm. a f 1:5,6  -  f 1:8 14 mm. a f 1:5,6  -  f 1:8

18 mm. a f 1:5,6  -  f 1:8


Distancia: 25 m.

Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Sony A 7rII - 4.01]
Medición: Evaluativa. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 18 Mpx. - Espacio en disco: 4 MB
Debido al buen rendimiento no se ponen los diafragmas de f 1:4.


- Definición en estudio.
                                                                                                    Detalles en Metodología

[Firmware de Sony A7 RII - 4.01]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





10 mm.

14 mm.

18 mm.




f 1:/

n.d.

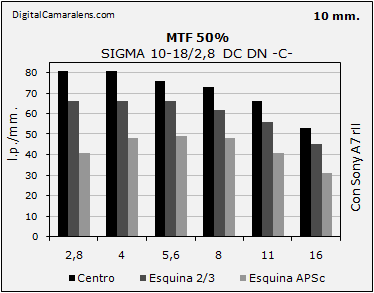

Resolución en estudio MTF50%
(Valor óptimo teórico 73 l.p./mm.)                              Detalles en Metodología

f 1:/

2,8 4 5,6 8 11 16
Centro 81 81 76 73 66 53
Esquina 2/3 66 66 66 62 56 45
Esquina APSc 41 48 49 48 41 31

f 1:/

2,8 4 5,6 8 11 16
Centro 75 83 80 75 66 55
Esquina 2/3 59 58 56 59 59 50
Esquina APSc 32 38 53 59 55 43


f 1:/

2,8 4 5,6 8 11 16
Centro 80 76 73 67 64 55
Esquina 2/3 66 65 60 58 58 49
Esquina APSc 30 42 56 55 53 42


Comentarios.-
Podemos ver en los datos y en su representación unos valores notables y, si tenemos en cuenta las focales tan angulares que se barajan, excelentes.

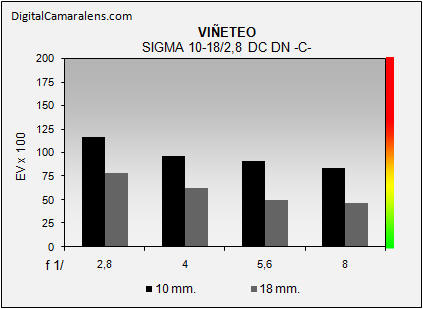

- Viñeteo
.                                                                                                                              Detalles en Metodología



Diafragmas

f 1:/

2,8 4 5,6 8
10 mm.

%

117 96 91 84
18 mm. % 79 63 50 47
Tipo de viñeteo: radial mediano en 10 mm. y progresivo en 14 y 18 mm.
100% Sat. = 1 Ev
* Perfil aplicado no desincrustable.

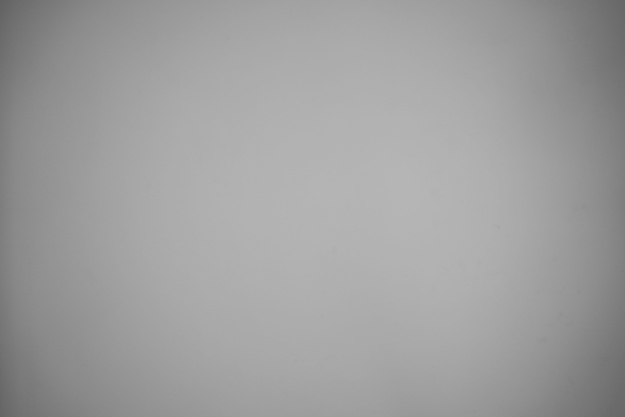

Probeta de 10 mm. a f 1:2,8


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
10 mm. 1,5 m. -3,80 Muy ligera
12 mm. 1,5 m. -2,11 Muy ligera
14 mm. 2 m. 0 -
16 mm. 2 m. +0,84 -
18 mm. 3 m. +1,05 -

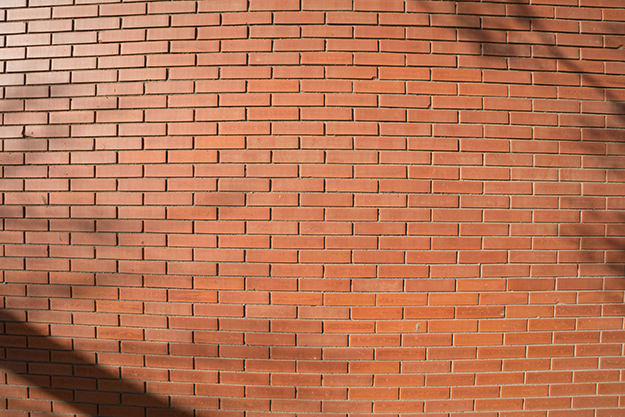

Probeta 10 mm.

Probeta 18 mm.

- Aberraciones Cromáticas Laterales
.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

2,8 4 5,6 8 11 16

Valores

%

0.06 0,03 0,03 0,03 0 0

Amplitud

  r r r r r r
Valores % 0,06 0,06 0,03 0,03 0 0
Amplitud   r r r r r r
Valores % 0 0 0,03 0,03 0 0
Amplitud   r r r r r r

                               Índices de referencia:

0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                               a: amplia |  m: media  |  r: reducida


Comentarios.-
El rendimiento en este apartado es excelente. Basta con ver la carta de la esquina extrema de 10 mm. a f 1:2,8, la zona más crítica en este tipo de aberraciones.


Valoración de ACs Longitudinales.
Detalles en Metodología
mm. 18 14 18

f 1:/

2,8 2,8 2,8
R 28 29 31
G 31 36 31
B 29 37 33

* Muestreo de carta centro en Línea 3 vertical con promedio de 3 px. y 3 mediciones.


- Enfoque y Fotometría.

Detalles en Metodología

Focal

De d.m.e. a infinito

De infinito a d.m.e.
10 mm. 0,7 s. 0,7 s.
18 mm. 0,7 s. 0,7 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: cero

El movimiento atrás-adelante es muy reducido y, dado el escueto desplazamiento del grupo de enfoque en estas focales, los tiempos en su recorrido total son cortos aunque con un pequeño zumbido.



- Respiración de foco.                                                                                                       Detalles en Metodología
Prácticamente nulo.


- Coma.
Excelente comportamiento en este apartado. A continuación podemos ver un recorte al 100% de la escuadra izquierda donde se muestra Júpiter con enfoque selectivo al mismo.



- Resistencia al sol frontal (Flare)
Muy buen comportamiento en este apartado. Ver muestras.


- Evaluación.
La evaluación global que puedo hacer de este modelo es notable alto. Lograr esta calidad óptica en estas focales y con este tamaño era algo impensable hace pocos años. La filosofía y práctica de corregir muy poco o nada la distorsión geométrica más los avances tecnológicos y el diseño directo+telecéntrico son los principales responsables de éllo. Y todo lo "metemos" en un cuerpo muy reducido donde lo aparente lo vemos sólido y, según mi opinión, solo ha quedado en el tintero una mejor gestión del anillo de MF.

A favor :
- Nitidez global en todo el rango focal notable.
- Resto de apartados también notables donde destaca su bajo nivel de ACs, ya sean laterales como longitudinales.
- Construcción, acabados y agrado de uso excelentes excepto el accionamiento de enfoque manual.

Mejorable:
- Evidentemente la distorsión geométrica en los 10 mm. es alta pero su inversión (bigote) es contenida. Mejorar este apartado seguramente hubiera empeorado otros no reconducibles.
- Gestión del anillo de MF.


Galería: 18 muestras



PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  8 (50%)
Aberraciones Cromáticas Laterales/Long. 9 (12.5%)
Viñeteo * 7 (12.5%)
Distorsión Geométrica 5 (12.5%)
Color 9 (12.5%)
Media Óptica 7,75 (60%)
Versatilidad 7 (13%)
Construcción 8 (13%)
Relación Valor/Coste 7 (13%)

Nota Media

7,51

* Perfil aplicado no desincrustable.
