SIGMA 18-50/2,8 DC DN Contemporary
_______________________________________________________________________________________________________________________19 de Agosto de 2.022

PRUEBA ABREVIADA

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con SONY A7r II________________________________________________________________________________________________________________________________


En esta prueba vamos a ver la evolución hacia el sistema de cámaras sin espejo del histórico Sigma 18-50/2,8 EX DC Macro. Por este motivo he hecho en paralelo una revisión del mencionado de forma que se puedan comparar todos los apartados con el protocolo actual de publicaciones ya que el EX DC Macro se analizó por primera vez en 2.005. Vamos a ver un salto tecnológico y de diseño de 17 años.

Cuando se tiene el zoom en las manos lo primero que llama la atención es su reducido volumen y su bajo peso, no llega a los 300 gr.. Después la suavidad y la mecánica de la extensión del zoom así como el ajuste de su elemento telescópico.

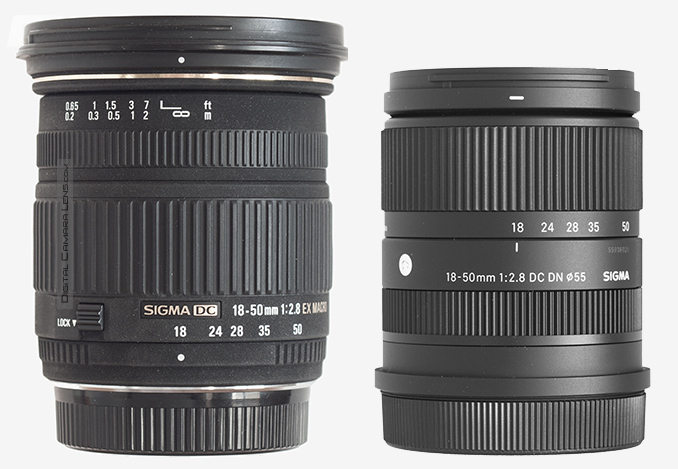

  18-50/2,8 EX DC 18-50/2,8 DC DN
Peso 445 gr. 290 GR.
Longitud 84,1 mm. 76,5 mm.
Diámetro 74,1 mm. 61,6 mm.
Filtro 67 mm. 55 mm.
Amplificación macro 1:2,5 1:2,8
Enfoque Mecánico en Pentax Eléctrcio

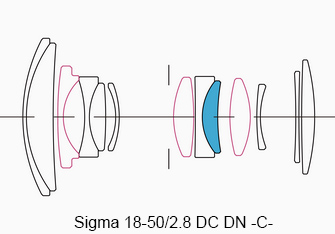

Del número de lentes del EX DC solo se ha prescindido de dos pero las actuales tienen menor diámetro además de que alguna de ellas es orgánica. Este particular más el sistema de enfoque más ligero han incidido de forma decisiva en aligerar el producto 155 gr.

Evidentemente su diseño es telecéntrico y, como veremos en la prueba, la baja corrección de la Distorsión Geométrica redunda en el empleo de menos lentes y de menos daños colaterales en las ACs laterales. Sobre este particular se va a publicar en breve un pequeño artículo divulgativo de lo que viene siendo una tendencia generalizada en los últimos años.



Como podemos ver en la tabla comparativa su aptitud macro se ha visto reducida de 1:2,5 a 50 mm. a 1:2,8 en 18 mm.. Más importante es si cabe la focal donde los obtiene que los propios -0,3.

Al no disponer en el plazo de la prueba de una Sony APSc la hice con la A7 rII y de paso descubres un aspecto que le da más polivalencia a este zoom ya que usarlo en cámaras FF como óptica de viaje no es nada descabellado. Sus 27-75 mm. equivalentes lo hacen muy flexible y su extremada ligereza, unido a su reducido tamaño, hacen que sea muy cómodo de llevar. No en vano han salido últimamente zooms 28-75/2.8 de formato completo, eso sí, te quedas con menos de la mitad de resolución nativa.

Por último en las fechas de esta prueba su p.v.p.r. es de 500 €.

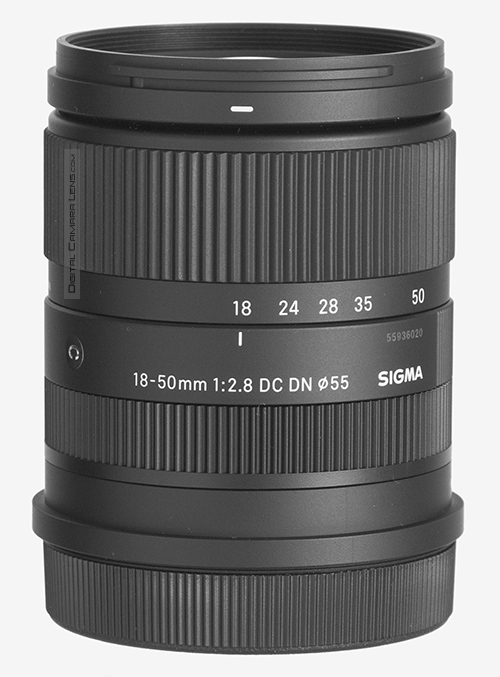

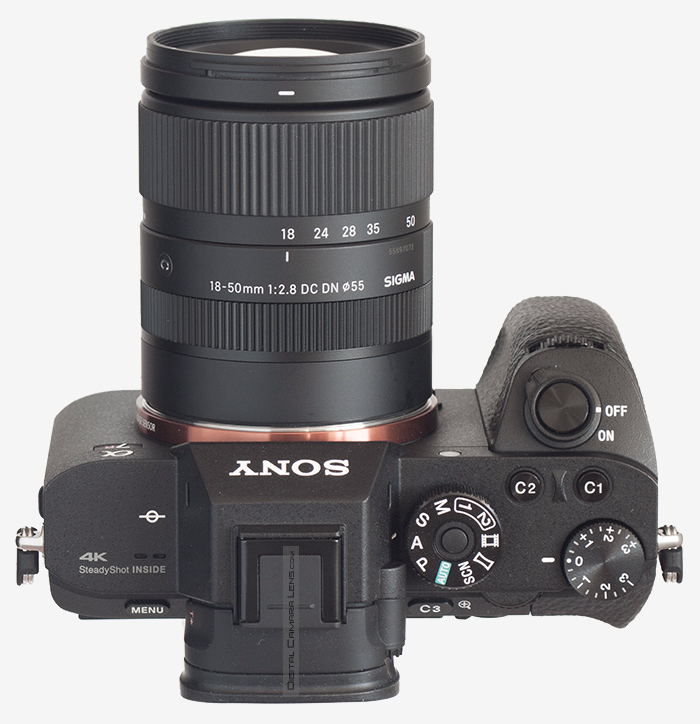

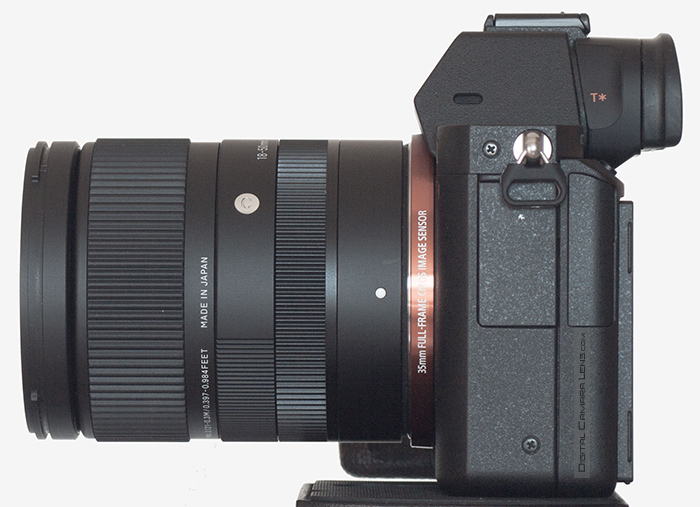

A continuación unas fotografías del zoom, la ficha de los detalles de diseño y operativos y la de c.c.t.t.



Características Constructivas y Acabados - Inspección Exterior
Chasis: plástico

Exterior: plástico termoestable.

Bayoneta: aluminio anodizado, acabado excelente.

Zoom: por giro de anillo con desplazamiento externo.
- º giro total: 50º
- dureza: excelente, sin atascos.


Elementos telescópicos: uno de extensión única y lineal. Buenos ajustes.

Aislamiento externo: con junta de caucho tórica, pupila de salida fija.

Anillo Zoom: revestido de caucho estriado. Dureza y tacto excelentes. En 50º pasa de 18 mm. de forma muy fácil.

Anillo enfoque manual: de tipo eléctrico. Ajustes laterales y longitudinales correctos. Horquillado de enfoque amplio.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal no rota.

Parasol: de pétalos.

Ventana de distancia: No tiene. Los mts. orientativos se visualizan por máquina.


Estabilización: no.

Bloqueo de extensión: no, no hace falta.

Unidad probada: demo, poco uso.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen APSc
Peso  290 gr.
Dimensiones L = 76,5 mm.
Ø = 61,6 mm.
Tamaño del Filtro  55 mm.
Construcción   13 Elementos
  10 Grupos
Láminas en el diafragma  7 circ.
Ángulo de visión Horizontal en 35 mm. 76,5º - 31,7º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque 30 cm. en 50 mm.
Magnificación Máxima 1:2,8 a 18 mm.
Accesorios Parasol
Mont. Disp. : Sony FE y L Mount

- Definición en exterior
.                                                                                                    Detalles en Metodología
18 mm. a f 1:4 - f 1:5,6 - f 1:8 28 mm. a f 1:4 - f 1:5,6 - f 1:8
50 mm. a f 1:4 - f 1:5,6 - f 1:8


Distancia: 25 m.

Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Sony A 7rII - 4.01]
Medición: Evaluativa. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 17,8 Mpx. - Espacio en disco: 6 MB



- Definición en estudio.
                                                                                                    Detalles en Metodología
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

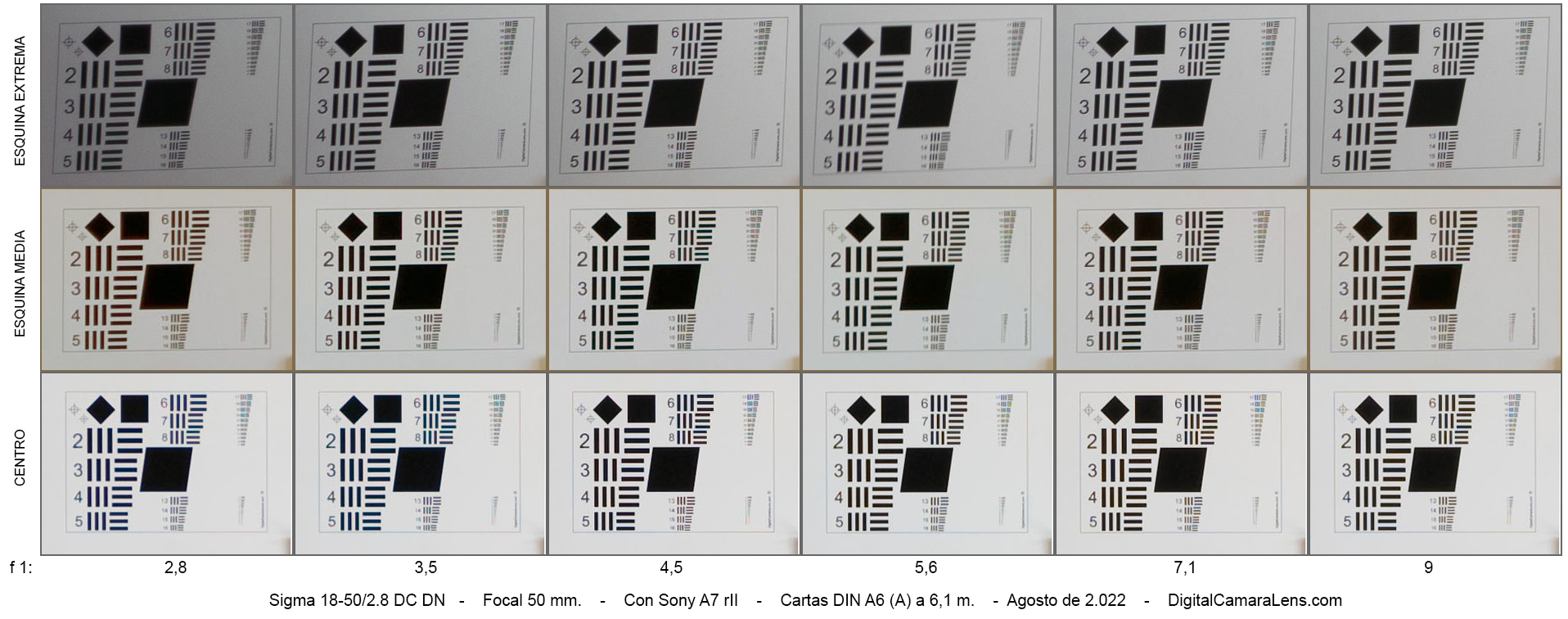

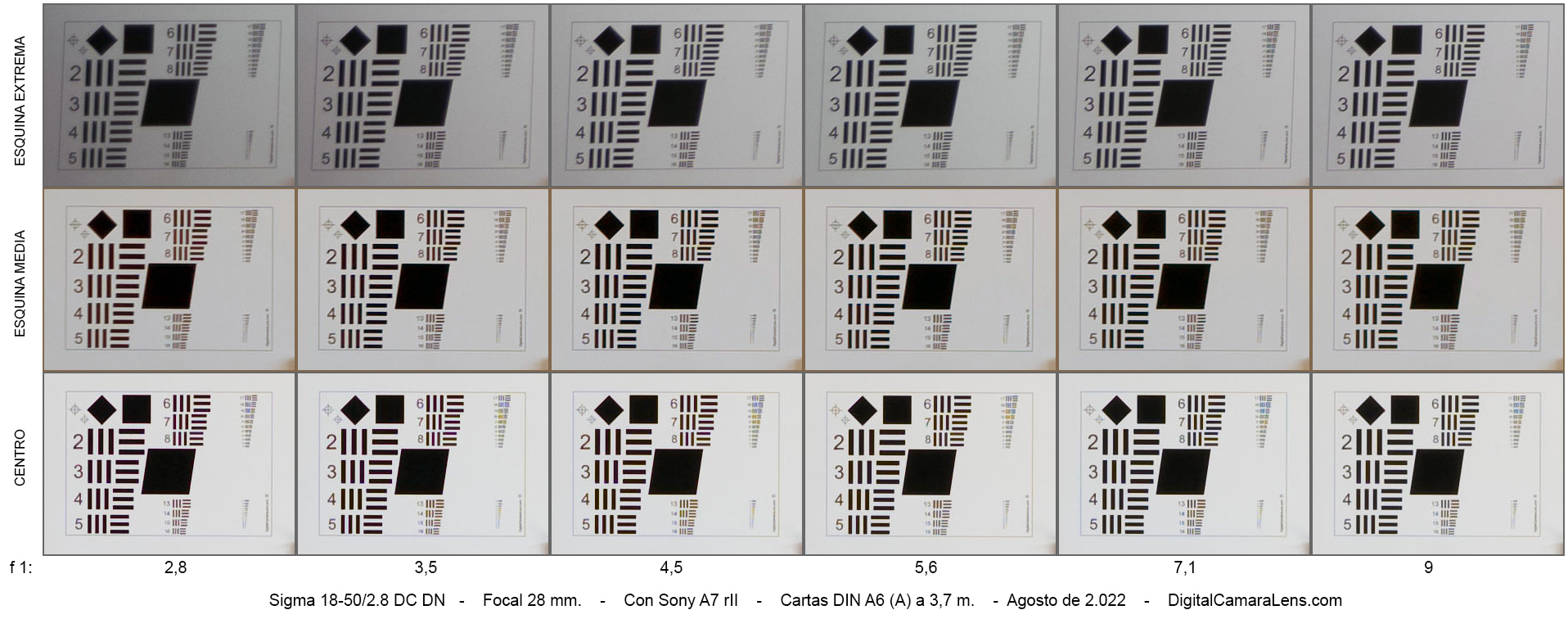

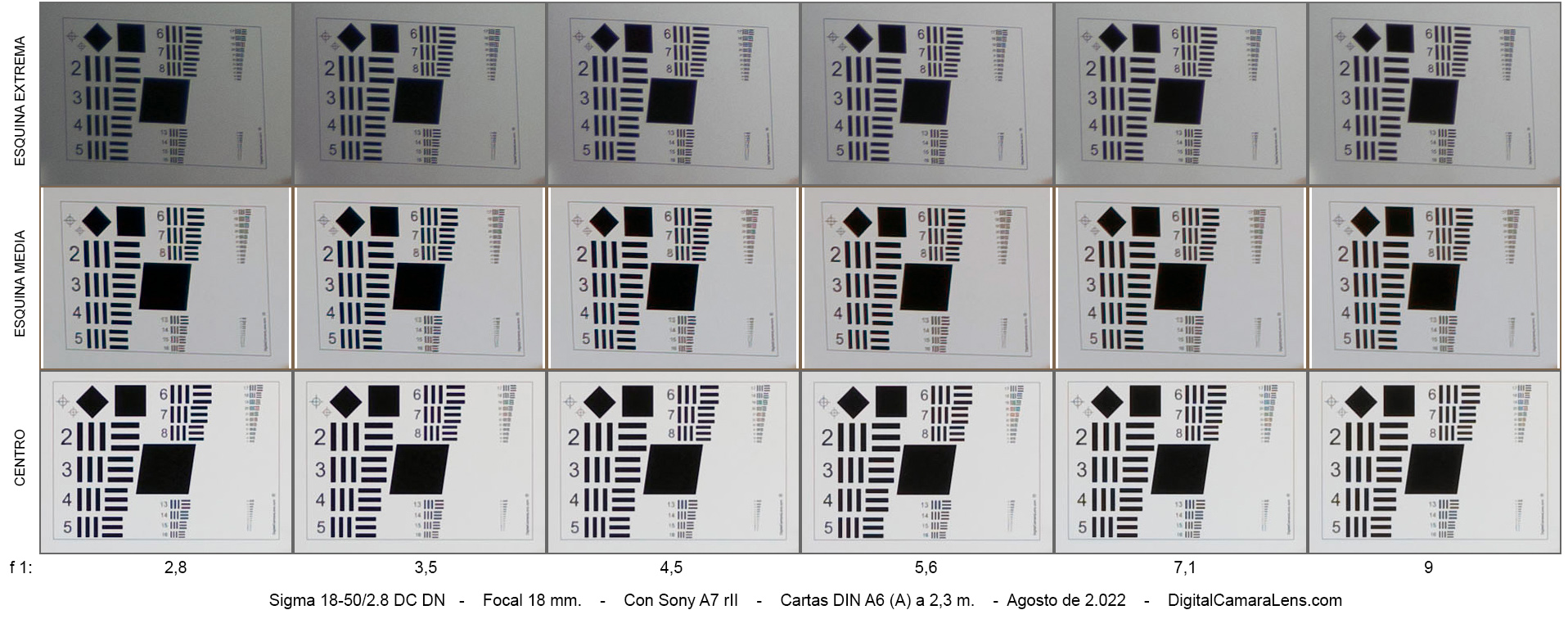

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





18 mm.

28 mm.

50 mm.




f 1:/
2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

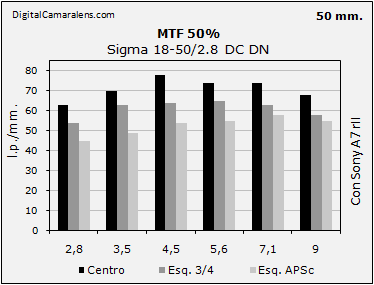

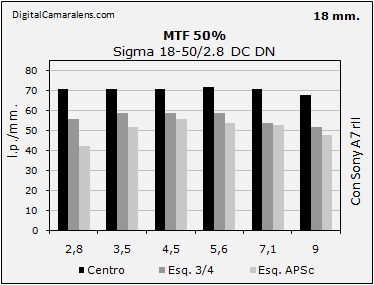

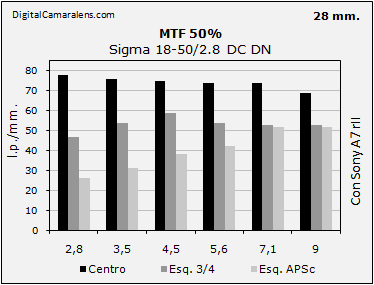

Resolución en estudio MTF50%
(Valor óptimo teórico 72 l.p./mm.)                             Detalles en Metodología

Diafragmas

f 1:/

2,8 3,5 4,5 5,6 7,1 9
Centro



71 71 71 72 71 68
Esq. 3/4   56 59 59 59 54 52
Esq. APSc   42 52 56 54 53 48

Diafragmas

f 1:/

2,8 3,5 4,5 5,6 7,1 9
Centro



78 76 75 74 74 69
Esq. 3/4   47 54 59 54 53 53
Esq. APSc   26 31 38 42 52 52

Diafragmas

f 1:/

2,8 3,5 4,5 5,6 7,1 9
Centro



63 70 78 74 74 68
Esq. 3/4   54 63 64 65 63 58
Esq. APSc   45 49 54 55 58 55

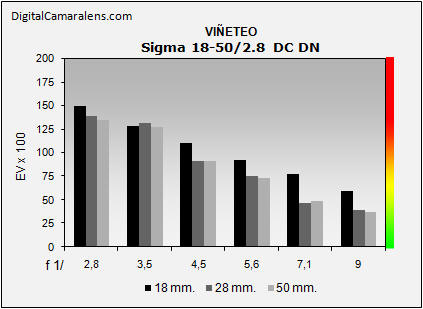

- Viñeteo
.                                                                                                                              Detalles en Metodología



Diafragmas

f 1:/

2,8 3,5 4,5 5,6 7,1 9
18 mm.

%

150 129 110 92 78 59
28 mm. % 140 132 91 76 47 39
50 mm. % 135 128 91 73 49 37
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
18 mm. 2 mts. -3,80 Ligera
24 mm. 2 mts. -0,86 Muy ligera
28 mm. 3 mts. +1,29 -
35 mm. 3 mts. +1,93 -
50 mm. 3 mts. +2,36 -
Probeta de 18 mm.
Probeta de 50 mm.


Comentarios Distorsión Geométrica
La baja corrección de la Distorsión Geométrica redunda en menos lentes y menos daños colaterales en las ACs laterales. Sobre este particular se va a publicar en breve un pequeño articulo divulgativo de lo que viene siendo una tendencia generalizada en los últimos años.

A continuación podéis ver el resultado gráfico de las dos tendencias de diseño óptico en objetivos y zooms de consumo. La primera carta se ve todavía menos distorsionada por la inversión a positiva en el tramo final. Los fringes son muy evidentes. En la carta del DC DN se ve claramente la deformación por la mayor distorsión pero los fringes se ha reducido casi totalmente.

La diferencias de tamaño de las dos cartas se deben al diferencial de resolución 25 Mpx. vs 18 Mpx. y además a la reducción de tamaño añadida que genera la mayor distorsión geométrica.

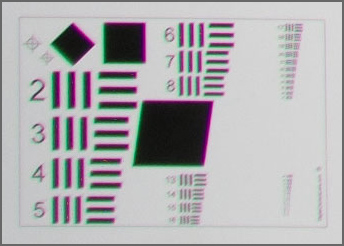

Esquinas extremas de 18 mm. a f 1:7,1

Sigma 18-50/2,8 EX DC Macro

Sigma 18-50/2,8 DC DN


- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

2,8 3,5 4,5 5,6 7,1 9

18 mm.

%

- - 0,1 0,1 0,1 0,1

Amplitud

  m m m m m m
28 mm. % 0 0 0 0 0 0
Amplitud   r r r r r r
50 mm. % 0 0 0 0 0 0
Amplitud   r r r r r r

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                         a: amplia |  m: media  |  r: reducida


- Enfoque y Fotometría.

Detalles en Metodología

Focal

De d.m.e. a infinito

De infinito a d.m.e.
f 1: 2,8 0,6 s. 0,6 s.
* f 1:8 0,8 s. 0,8 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: cero

* ver detalles operativos.

Ruido en la gestión del AF muy reducido.



- Resistencia al sol frontal (Flare)

Pendiente.


- Evaluación.

La evaluación que se puede hacer de este zoom es de notable holgada. Como podéis ver en la tabla de valoraciones la nota final se ve mermada de forma importante por el rendimiento nativo que hemos visto en el apartado de distorsión geométrica.

Respecto al modelo histórico del sistema reflex el zoom ha mejorado en:
- Peso
- Volumen
- Prestaciones ópticas en general
- ACs laterales
- Reactividad y amplitud de arqueo del enfoque eléctrico en modo manual.

y ha perdido la opción macro a 50 mm. que tenia su antecesor.

A favor :
- Buena nitidez en centro-esquina desde su máxima abertura y en todas las focales. En los 28 mm. y esquinas extremas el inicio es menos brillante que en el resto.
-
Construcción, ajustes, acabados y agrado de uso excelentes.
- Tamaño y peso muy contenidos.
- Parasol de serie notable.

En contra:
- Aberraciones cromáticas laterales mejorables en 18 mm.
- Viñeteo algo elevado y distorsión geométrica muy elevada.

Y para seguir con la comparativa respecto a su antecesor, el Sigma 18-50/2.8 EX DC Macro, las fotos que podéis ver a continuación se realizaron de forma consecutiva con los dos zooms.



- Mini galería de edificios habituales en otros zooms similares.
- Si clicas el diafragma se descargará la foto a tamaño completo.
- En las primeras fotos de la primera y segunda fila se ha hecho zoom desde la misma posición poniendo a continuación la de 50 mm.
18 mm. - f 1:7,1 50 mm. - f 1:7,1 18 mm. - f 1:7,1
18 mm. - f 1:7,1 50 mm. - f 1:7,1 21 mm. - f 1:7,1
18 mm. - f 1:4 18 mm. - f 1:5,6 18 mm. - f 1:8


PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  8,25 (50%)
Aberraciones Cromáticas Laterales 7 (12.5%)
Viñeteo 6,5 (12.5%)
Distorsión Geométrica 4 (12.5%)
Color 9 (12.5%)
Media Óptica 7,44 (60%)
Versatilidad 8 (13%)
Construcción 7 (13%)
Relación Valor/Coste 8 (13%)

Nota Media

7,45
