Tokina Fírin AF 20/2 FE
________________________________________________________________________________________________________________________ 5 de Enero de 2.024

PRUEBA ABREVIADA (1)

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con SONY A7r II________________________________________________________________________________________________________________________________


En esta prueba vamos a ver uno de los tres objetivos del segmento Fírin, los otros dos son: una variante de este con enfoque exclusivamente manual y un 100/2,8 Macro 1:1. Este modelo se lanzó al mercado en Abril de 2.019

Con el objetivo en las manos se observa bien hecho, sólido y no es precisamente ligero. En el barrilete encontramos solo el anillo de MF con la capacidad de pasar a este modo de enfoque solo con accionarlo.

El sistema motor del AF y MF es de tipo ultrasónico de anillo, rápido pero si la reactividad de los últimos de sistema lineal.

Por último este modelo representa una alternativa al Sony FE 20/1,8 G, un objetivo que vimos aquí el mes de Octubre de este año. El p.v.p.r. en la fecha de esta publicación está sobre los 1.000 €.

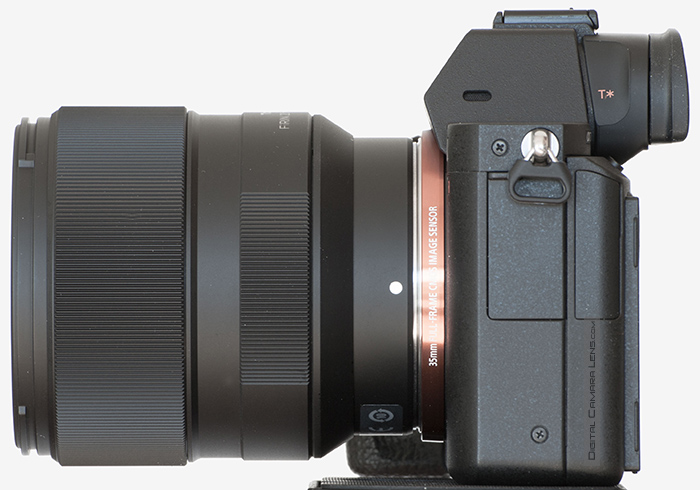

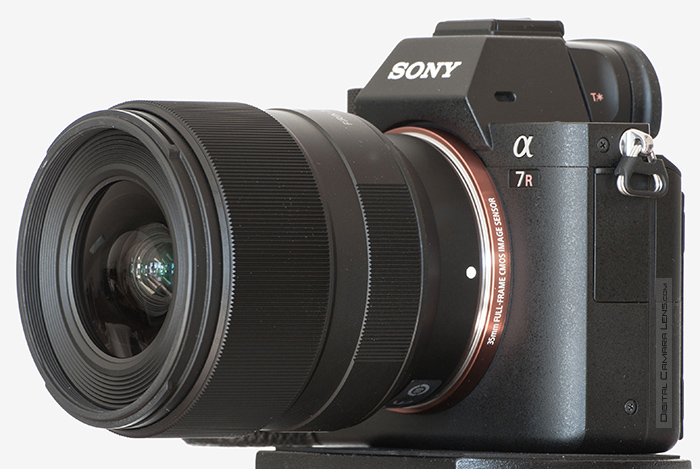

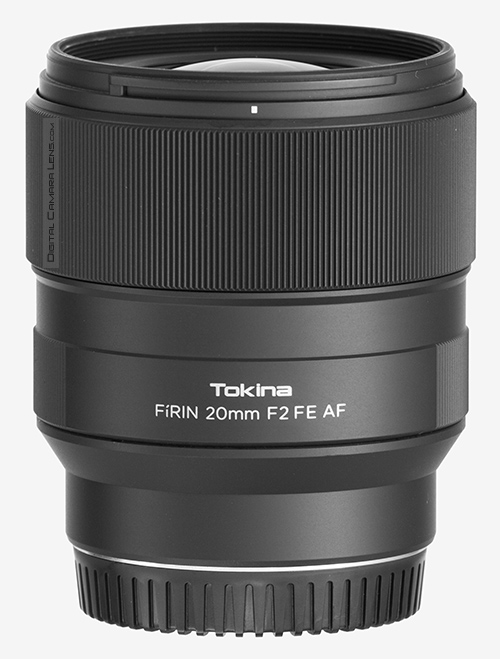

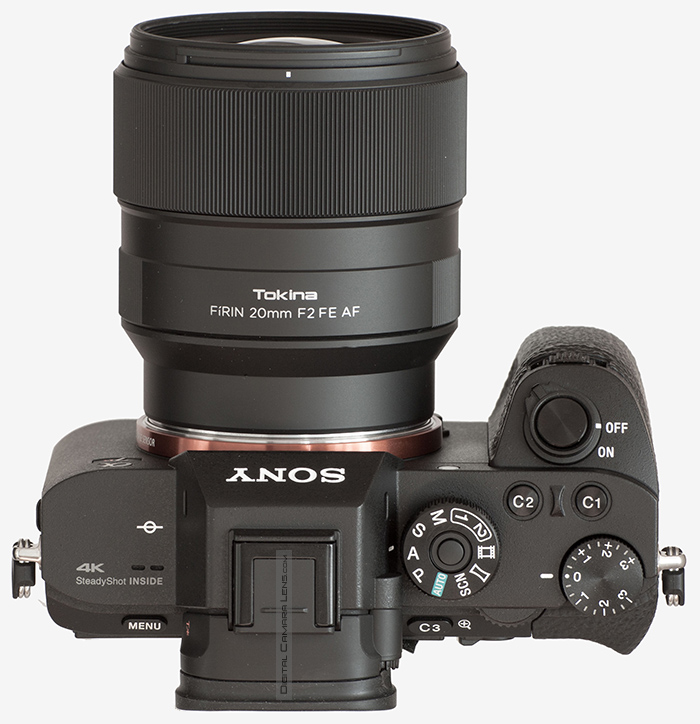

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.

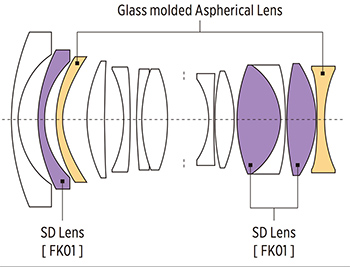

Formula óptica extraída de Tokinalens.com, telecéntrica y densa.

En la página del fabricante podéis ver la gráfica MTF con un listón de 40 l.p./mm. un aspecto poco usual y en élla se aprecia la curva de nitidez que veréis en la tabla inferior elaborada en esta prueba



Minimalista de accesos directos en el barrilete.


Características Constructivas y Acabados - Inspección Exterior
Anunciado - Inicio comercialización: Abril de 2.019

Chasis: metal

Exterior: metal-plástico termoestable.

Bayoneta: aluminio anodizado, acabado excelente.

Elementos telescópicos: ninguno.

Aislamiento externo: sin junta de caucho tórica, con túnel interno de desplazamiento de pupila.

Anillo enfoque manual: de tipo eléctrico. Ajustes laterales y longitudinales correctos. Horquillado de enfoque largo y poco gradual.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal no rota.

Parasol: de pétalos.

Ventana de distancia: No tiene. Los mts. orientativos se visualizan por máquina.



Unidad probada: demo poco uso.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen 35 mm.
Peso 464 gr.
Dimensiones L = 73,4 mm.
D = 81,5 mm.
Tamaño del Filtro  62 mm.
Construcción  13 Elementos
 11 Grupos
Láminas en el diafragma 9 red.
Ángulo de visión Horizontal en 35 mm. 92,4º
Aberturas Max. = 2
Mín. = 22
Distancia Mínima de Enfoque 22 cm.
Magnificación Máxima 1:10,29
Accesorios  Parasol
Mont. Disp. : Sony FE

- Definición en exterior.                                                                                                    Detalles en Metodología
20 mm. a f 1:4  -  f 1:5,6  -  f 1:8


Distancia: 25 m.

Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Sony A 7rII - 4.01]
Medición: Evaluativa. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 42 Mpx. - Espacio en disco: 8 MB


- Definición en estudio.
                                                                                                    Detalles en Metodología
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

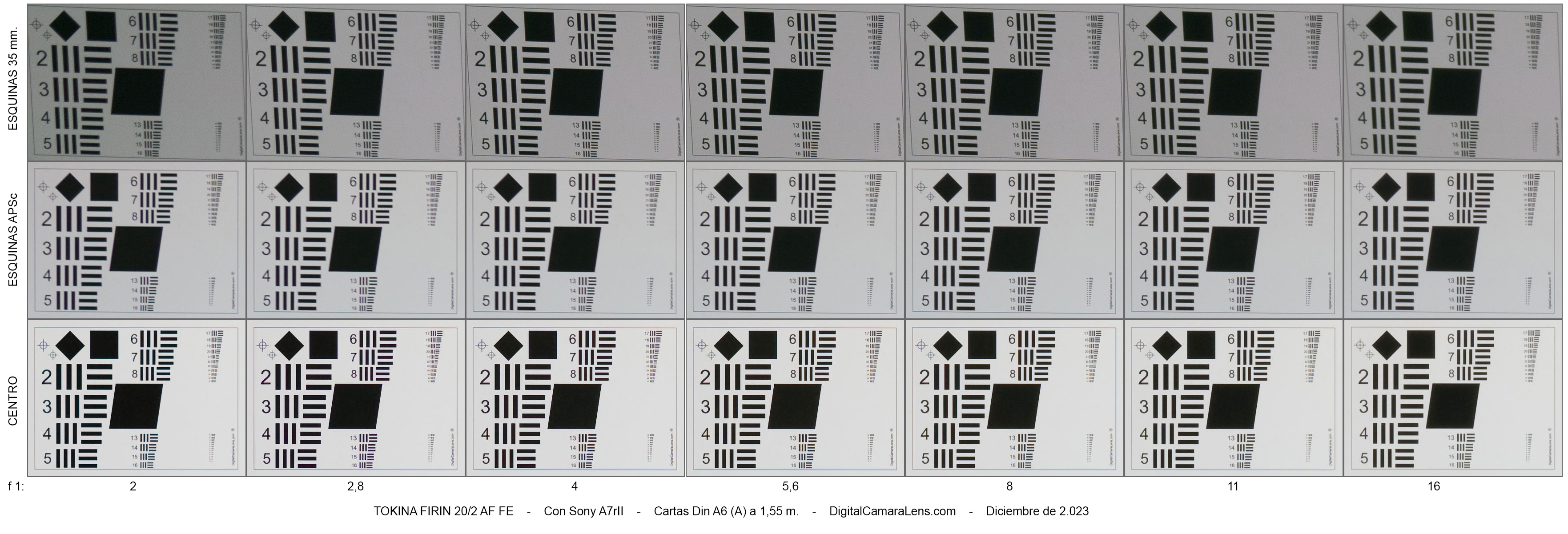

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





  20 mm.




f 1:/

2 - 2,8 - 4 - 5,6 - 8 - 11 - 16

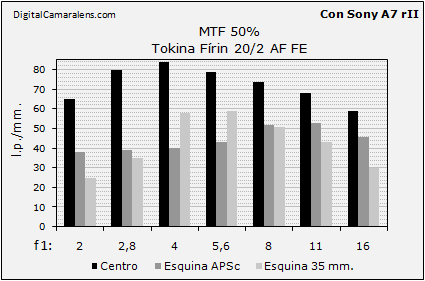

Resolución en estudio MTF50%
(Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología



f 1:/

2 2,8 4 5,6 8 11 16
Centro 65 80 84 79 74 68 59
Esquina APSc 38 39 40 43 52 53 46
Esquina 35 mm 25 35 58 59 51 43 30


A continuación los valores obtenidos con enfoque en carta zona ASPc, podemos ver que no mejora e incluso por las variaciones de enfoque pueden cambiar muy ligeramente los valores centrales.



f 1:/

2 2,8 4
Centro 68 83 85
Esquina APSc 29 31 35
Esquina 35 mm 21 25 45

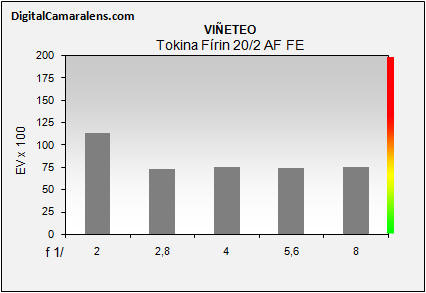

- Viñeteo.                                                                                                                              Detalles en Metodología



Diafragmas

f 1:/

2 2,8 4 5,6 8
Valores

%

114 73 75 75 75
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev
* Perfil aplicado no desincrustable.


Probeta


- Distorsión Geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
20 mm. 2 mts. +0,69 Ligera


Probeta [Corrección con -3]


- Aberraciones Cromáticas Laterales
.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

2 2,8 4 5,6 8 11 16

Valores

%

0,02 0 0 0 0 0 0

Amplitud

  r r r r r r r

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                         a: amplia |  m: media  |  r: reducida


Valoración de ACs Longitudinales.
Detalles en Metodología

f 1:/

2 2,8 4
R 27 39 41
G 35 36 40
B 38 43 44

* Muestreo de carta centro en Línea 7 vertical con promedio de 3 px. y 3 mediciones.


- Coma
Excelente comportamiento en este apartado, ver recorte.
 Recortes al 100% de Júpiter en la escuadra

- Enfoque y Fotometría.

Detalles en Metodología

Focal

De d.m.e. a infinito

De infinito a d.m.e.
f 1:2 0,8 s. 0,8 s.
* f 1:8 1 s 1 s
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: cero

* ver detalles operativos.

El enfoque en modo automático es algo lento debido a la acción atrás-adelante que realiza la máquina en cada acción de enfoque aunque sea repetitiva al mismo punto. En modo manual tiene un horquillado largo pero el movimiento no es progresivo u homogéneo.



- Respiración de foco.                                                                                                       Detalles en Metodología
Ligero con 0,50%.

- Resistencia al sol frontal (Flare)
Con orientación frontal es mejorable. Ver muestras.


- Evaluación.
La evaluación óptica global que puedo hacer de este 20 mm. es de notable justa donde destacan un buen control de las ACs laterales y longitudinales, más habitual estas últimas es  estas focales. Los niveles de astigmatismo son muy bajos así como la distorsión geométrica que es inusualmente positiva, con un valor reducido y ligera inversión final.

El fleco va a venir por la parte mecánica en cuanto a la reactividad del enfoque automático y al largo horquillado poco preciso del manual. Si se va a fotografiar preferentemente en modo manual es más recomendable inclinarse por el modelo MF.

A favor :
-
Nitidez general notable justa.
- ACs laterales muy controladas y longitudinales muy bajas.
- Excelente rendimiento en el apartado de coma.

Mejorable:
- Enfoque manual largo de horquillado y con falta de linealidad en su progresión.
- Reflejos con luz directa (flare).


Galería reducida.
Con
Sony A7 rII  [Firmware de Sony A 7rII - 4.01]
Doce muestras representativas del rendimiento de campo.
Archivo grabado: .raw - procesados con ACR CS6 donde solo se ajusta respecto al cero: WB, exposición y foco [Cantidad 45, Radio 0,6 y Detalle 25].

f 1:5,6 a 20 m. f 1:8 a 18 m. f 1:8 a 20 m.

f 1:8 y 20 m. f 1:2 y 20 m.
f 1:2 y 10 m. (ACs Lat.) f 1:8 y 10 m.  (ACs Lat.) f 1:2 y 5 m.
f 1:8 y 12 m. Reflejos (flare) f 1:2 y 12 m. Reflejos (flare) f 1:2 y 12 m. Reflejos (flare)

f 1:5 y 12 m. Reflejos (flare)

Secuencia de triangulación desde la misma posición.
f 1:4 a 45 m. f 1:5,6 a 45 m. f 1:8 a 45 m.


PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  7,5 (50%)
Aberraciones Cromáticas Laterales 8,5 (12.5%)
Viñeteo */ 6,5 (12.5%)
Distorsión Geométrica 7,75 (12.5%)
Color 9 (12.5%)
Media Óptica 7,72 (60%)
Versatilidad 7 (13%)
Construcción 7 (13%)
Relación Valor/Coste 6 (13%)

Nota Media

7,23

*/Corregido parcialmente en el .raw
