LEICA SUMMICRON 35/2 ASPH
___________________________________________________________________________________________________________________________________   29 de Junio de 2.024

PRUEBA TIPO FICHA (1)

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con SONY A7r II y Leica M Typ 240__________________________________________________________________________________________________________________


En esta prueba, que la califico como Ficha, vamos a ver este objetivo histórico con dos máquinas distintas. La bien conocida
SONY A7r II (2.015) y la Leica M Typ 240 (2.015), esta última con una resolución de 24 Mpx.. La prueba se hizo de forma casi simultánea con el LEICA ELMARIT M 24/2.8 ASPH por lo que hay muchas similitudes en los textos.

La principal finalidad de este artículo es ver como leen la misma señal óptica de un objetivo estándar dos cámaras bien distintas.

Como bien sabemos, los que podamos estar leyendo este artículo, para la Sony A7 rII -y sus descendientes- los objetivos han tenido que evolucionar hacia diseños más telecéntricos (palabro de Olympus) renovando toda la gama hacia modelos más largos y voluminosos por lo que a la postre han quedado -en esos aspectos- igual a los diseñados para cámaras DSLR. Muy pocas ópticas compactas históricas y recientes han sobrevivido a la capacidad, o incapacidad, de lectura lateral cuando ésta presenta una cierta inclinación.

En la otra banda tenemos a la
Leica M Typ 240 en la que ha sido el diseño del sensor el que se ha adaptado a las ópticas históricas y a las nuevas. De esa forma, además de poder usar mejor las históricas, las nuevas mantienen la compacidad y minimalismo que las caracteriza. Hay que reseñar que en esta prueba estamos analizando un modelo estándar rectilíneo con solo 7 lentes y un registro de foco muy reducido.

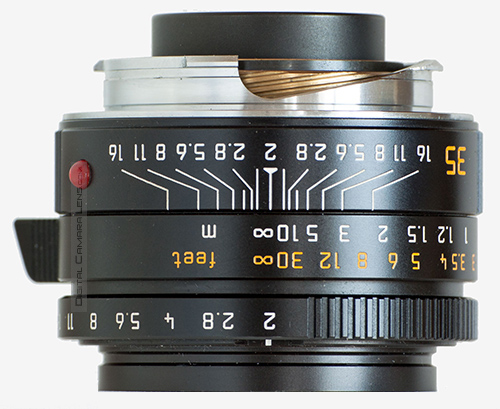

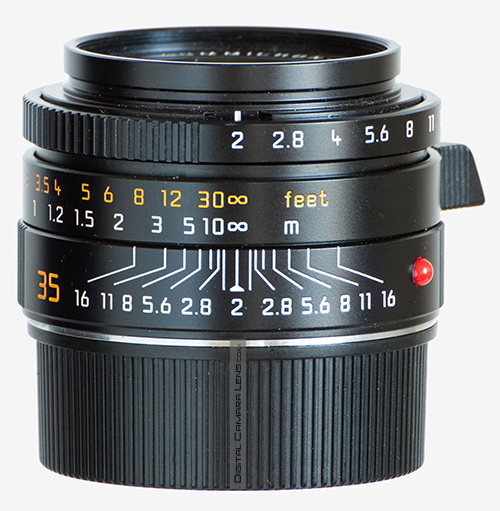

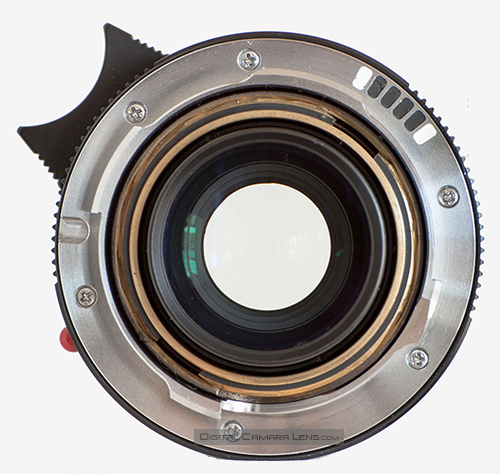

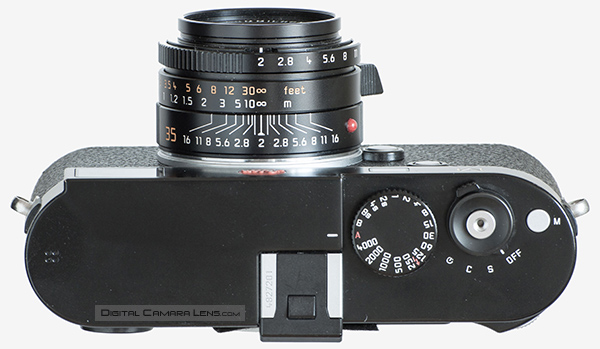

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.



Con 27,8 mm. de registro al plano focal en enfoque a infinito nos podemos hacer una idea de la proximidad de la pupila de salida al plano de lectura.


Características Constructivas y Acabados - Inspección Exterior

Anunciado - Inicio comercialización: Photokina 1.997 - 1.998

Chasis: metal

Exterior: metal Negro y cromado.

Bayoneta: aluminio anodizado, acabado excelente.

Elementos telescópicos: ninguno.

Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

Anillo enfoque manual: directo sobre helicoidal. Ajustes laterales y longitudinales correctos. Horquillado de enfoque estrecho. Recorrido total 100º.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal no rota.

Parasol: Rect.

Ventana de distancia: No tiene. Los mts. orientativos están serigrafiados en el anillo de enfoque.

Unidad probada: usada nivel medio-bajo.




CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen 35 mm.
Peso 255 gr.
Dimensiones L = 45 mm.
Ø = 58 mm.
Tamaño del Filtro 55 mm.
Construcción 7 Elementos
5 Grupos
Láminas en el diafragma 8
Ángulo de visión Horizontal en 35 mm. 64º
Aberturas Max. = 2
Mín. = 16
Distancia Mínima de Enfoque 70 cm.
Magnificación Máxima 1:-
Accesorios  Parasol Rect.
Mont. Disp. : Leica M

- Definición en exterior
.                                                                                                                     Detalles en Metodología

35 mm. a f 1:2,8 - f 1:4 - f 1:5,6


Distancia: 25 m.  (miniatura f 1:2,8)

Fotometría.-
Corrección necesaria procesado del .DNG  [Firmware de Leica M Typ 240]
Medición: Matricial. | Procesado de .JPG: con PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: +/- 6 MB



- Definición en estudio.
                                                                                                                     Detalles en Metodología
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

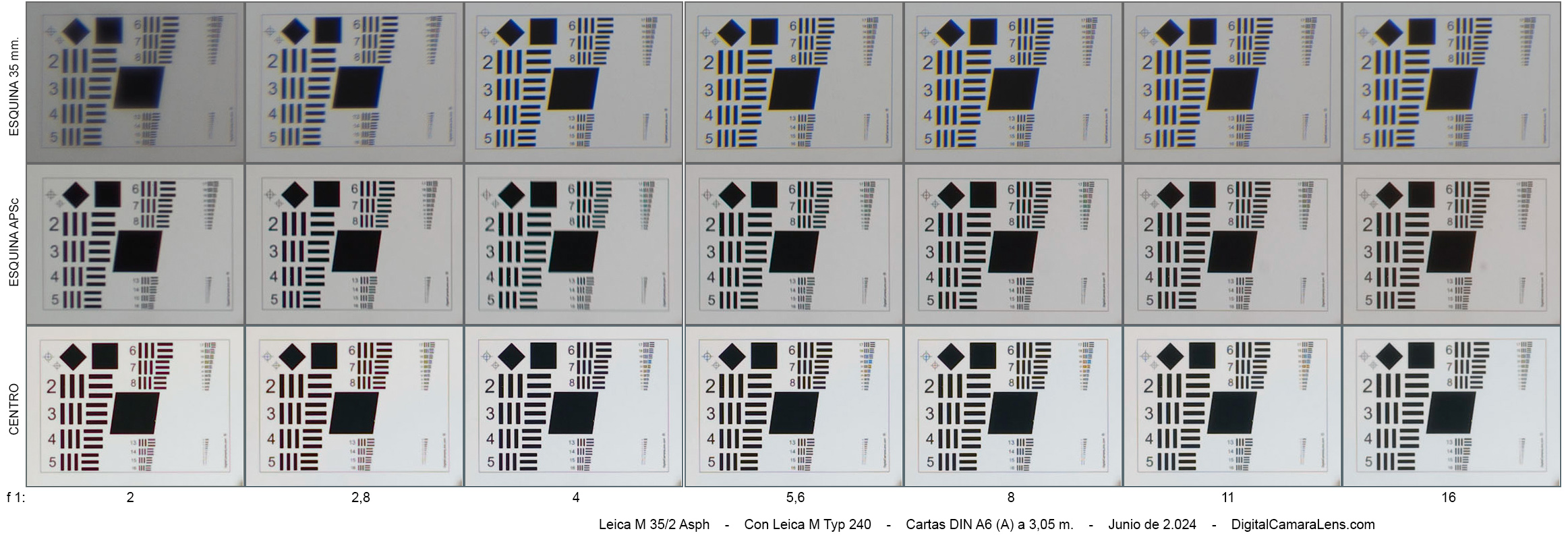

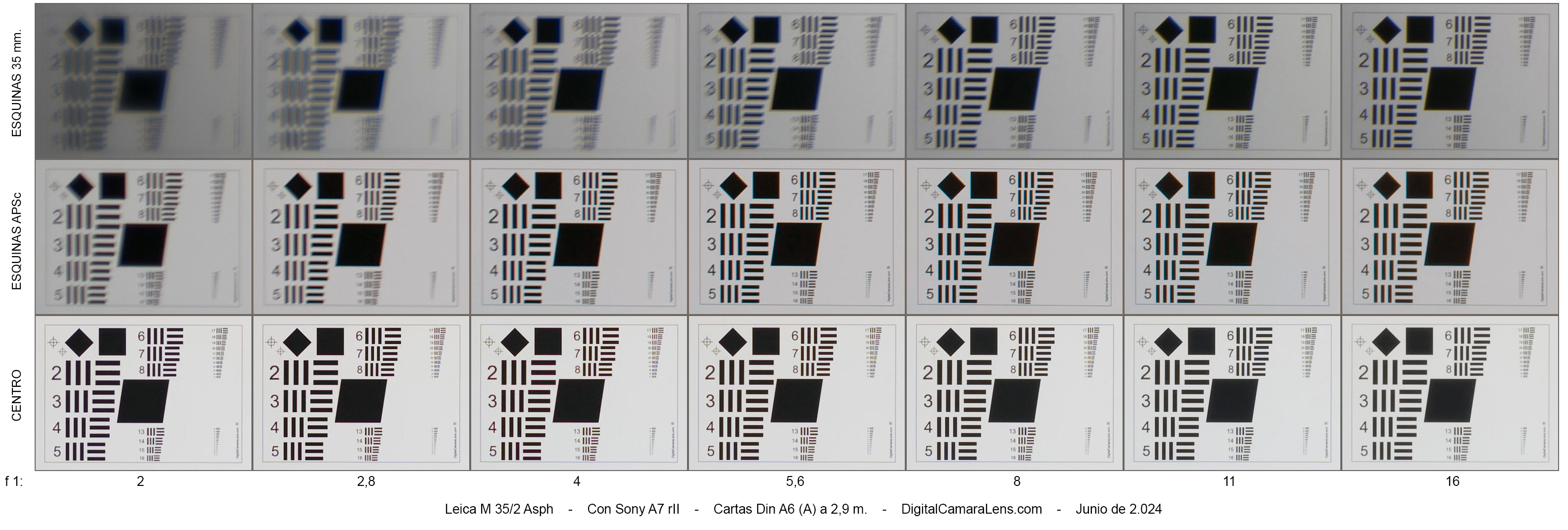

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





 Sony A7 rII

Leica M Typ 240




f 1:/
2 - 2,8 - 4 - 5,6 - 8 - 11 - 16

2 - 2,8 - 4 - 5,6 - 8 - 11 - 16

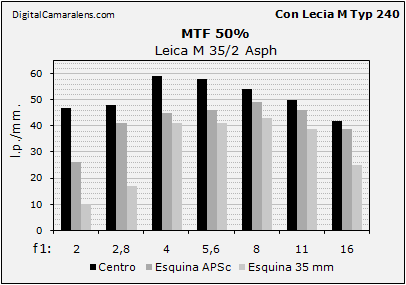

Resolución en estudio MTF50%
(Valor óptimo teórico 55 y 74 l.p./mm.)                          Detalles en Metodología

f 1:/

2 2,8 4 5,6 8 11 16
Centro 47 48 59 58 54 50 42
Esquina APSc 26 41 45 46 49 46 39
Esquina 35 mm 10 17 41 41 43 39 25

f 1:/

2 2,8 4 5,6 8 11 16
Centro 65 72 70 68 68 65 53
Esquina APSc 14 21 31 42 51 50 39
Esquina 35 mm 5 8 10 11 17 22 22


Comentarios.-
A la hora de mirar las gráficas y valores hay que tener en cuenta que la escala es proporcional a la resolución de cada máquina. La comparativa solo trata de mostrar el buen hacer en la lectura centro-esquina de cada sensor sobre la misma información óptica.

Podemos hacer el ejercicio de reescalar los archivos de la Sony A7 r II a 24 Mpx. y volver a medir la MTF50% y veremos que en el centro los valores de ambas máquinas se acercan pero en las dos esquinas la Sony sigue resolviendo lo mismo siendo inferior a la Leica M. Este ejercicio ya se hizo con el LEICA ELMARIT M 24/2.8 ASPH.


Y como dice el refrán "vale más una imagen que ..." si observáis las cartas de esquinas 35 mm. a f 1:4 de ambas máquinas no hay más que decir.

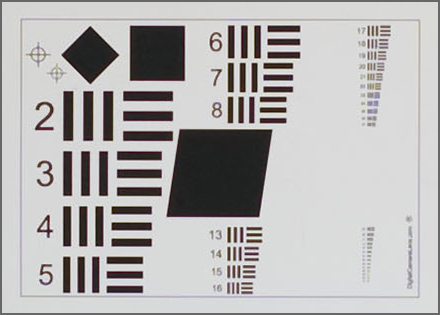

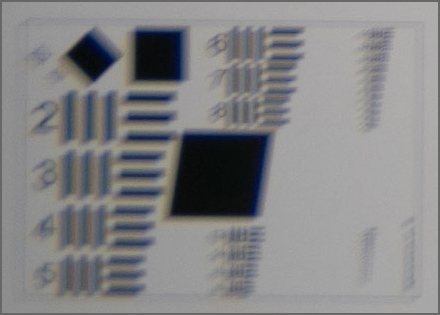

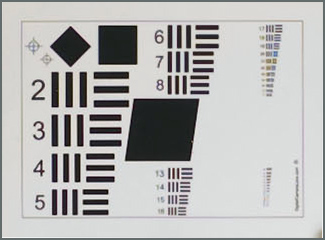

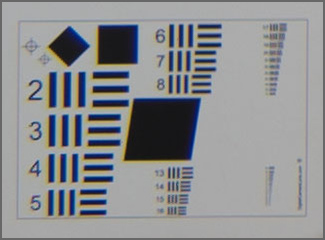

Cartas de f 1:4 (extraídas de la secuencia)
Sony A7 rII (42 Mpx.) Leica M Typ 240 (23,85 Mpx.)
Centro Centro
Esquina 35 mm. Esquina 35 mm.


La comparativa no acaba aquí. Si nos fijamos en las dos cartas centrales se observa una dominante roja en la de la Leica M Typ 240 y un color mucho más neutro en la Sony. En el Aptdo. de ACs longitudinales lo podéis ver cómo la Sony reproduce mejor el color en la zona que lee mejor.

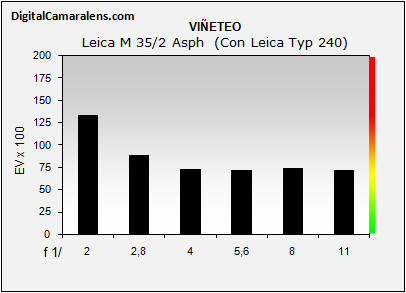

- Viñeteo.                                                                                                                                              Detalles en Metodología

Diafragmas

f 1:/

2 2,8 4 5,6 8 11
Valores

%

134 89 73 72 74 71

Diafragmas

f 1:/

2 2,8 4 5,6 8 11
Valores

%

152 112 104 98 82 54
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


Comentarios.-
En el caso de la Leica M medimos en un DNG procesado en máquina con identificación del objetivo por código en bayoneta de 6 bits. Debido a éllo podemos suponer que alguna corrección puede haber hecho el sistema. Y por parte, en la Sony la lectura lateral más deficiente también nos puede haber subido el nivel de viñeteo. En cualquier caso vemos que es elevado y de baja corrección por diafragmado.


- Distorsión Geométrica.

                                                                        Detalles en Metodología

Focal

Dist.

% Inversión
35 mm. 3,5 m. +0,28 -

- Aberraciones Cromáticas Laterales
.                                                                                  Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

2 2,8 4 5,6 8 11 16

Valores Typ 240

%

- 0,19 0,22 0,22 0,19 0,19 0,19

Amplitud

    a a a a a a
Valores Sony A7 rII

%

- - - - 0,19 0,19 0,13

Amplitud

          ma ma ma

                                        Índices de referencia:

                                                ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                                        ma: muy amplia  |  a: amplia |  m: media  |  r: reducida


Valoración de ACs Longitudinales.
Detalles en Metodología
Cartas Centro a f 1:2

f 1:/

Leica M Sony A7 rII
R 47 41
G 29 33
B 33 46

* Muestreo de carta centro en Línea 5 y 2 vertical con promedio de 3 px. y 3 mediciones.


- Enfoque y Fotometría.

Detalles en Metodología

Con un horquillado de foco estrecho para trabajar con grandes aberturas solo comentar que el enfoque fino en esas situaciones lógicamente es más efectivo con la Sony por la amplificación del punto de enfoque en el visor. En la Leica Typ 240 hay mucha menos precisión y menos flexibilidad ya que el punto del telémetro es el central, con los posibles desajustes que pueda haber, y el de la pantalla también solo es central.


- Resistencia al sol frontal (Flare)
Mejorable/razonable. Ver muestras

- Evaluación.
La evaluación, al igual que la prueba, va a ser tan atípica como la misma.

Hemos visto un objetivo histórico diseñado para película en dos cámaras digitales que, aunque tengan una cierta antigüedad, pueden representar a modelos actuales y en el caso de la Sony poco habría cambiado con una A7 rV excepto la resolución. Vemos que el uso de estos objetivos de estas focales y más angulares en cámaras CSC de formato completo -ajenas al propio sistema- tienen una calidad comprometida en los laterales.

Omito los pros y contras habituales por los mismos motivos del encabezamiento. Y añado once fotos de exterior con configuraciones normales y otras comprometidas.



Galería reducida.
Con Leica Typ 240
Once muestras representativas del rendimiento de campo donde se ha hecho énfasis en el apartado de nitidez centro-esquina en diafragmas habituales en este tipo de objetivo.

Todas las fotos grabadas en formato .DNG y procesados con ACR CS6 donde solo se ajusta: WB, exposición y foco en [
Cantidad 45, Radio 0,6 y Detalle 25]. | *** La miniatura es el link de descarga de la foto completa.

f 1:8 f 1:2
f 1:8 f 1:8
f 1:2,8 f 1:4
f 1:4 f 1:5,6
f 1:8 f 1:8

f 1:2,8
