CANON EF 70-200/4L IS II USM
 _______________________________________________________________________________________________________________________



12 de Agosto de 2.018

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN   |

 ANÁLISIS

|     EVALUACIÓN

Con Canon 5D Mk II y Canon 50D_______________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►
70 mm. a  f 1:5,6  -  f 1:8 135 mm. a  f 1:5,6  -  f 1:8

200 mm. a  f 1:5,6  -  f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de 5 a 7 MB


- Definición en estudio.                                                                                                      Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

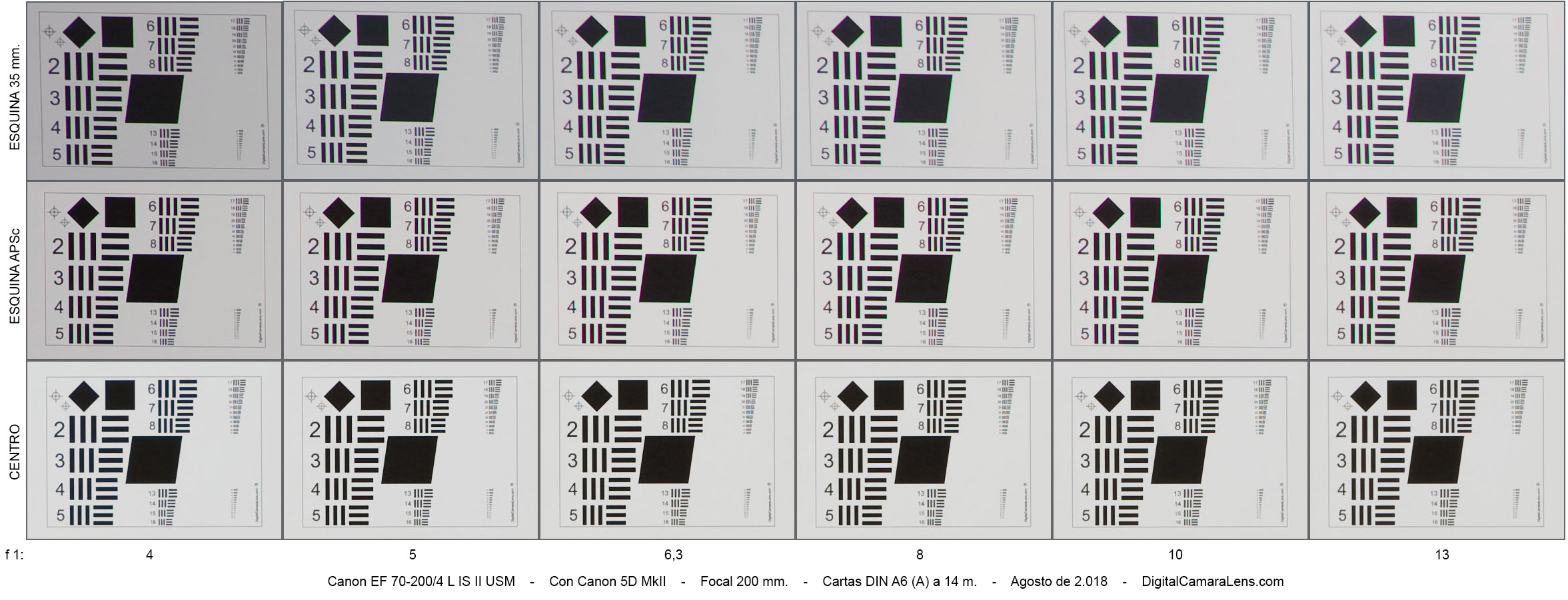

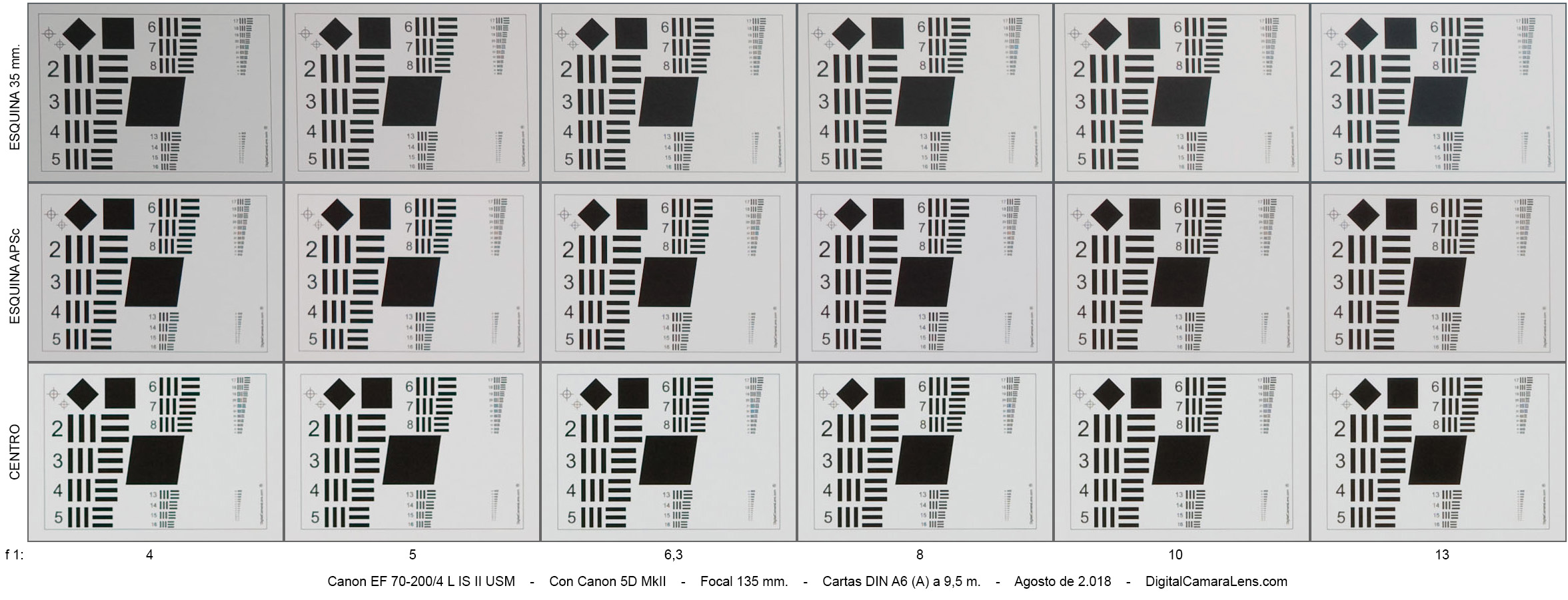

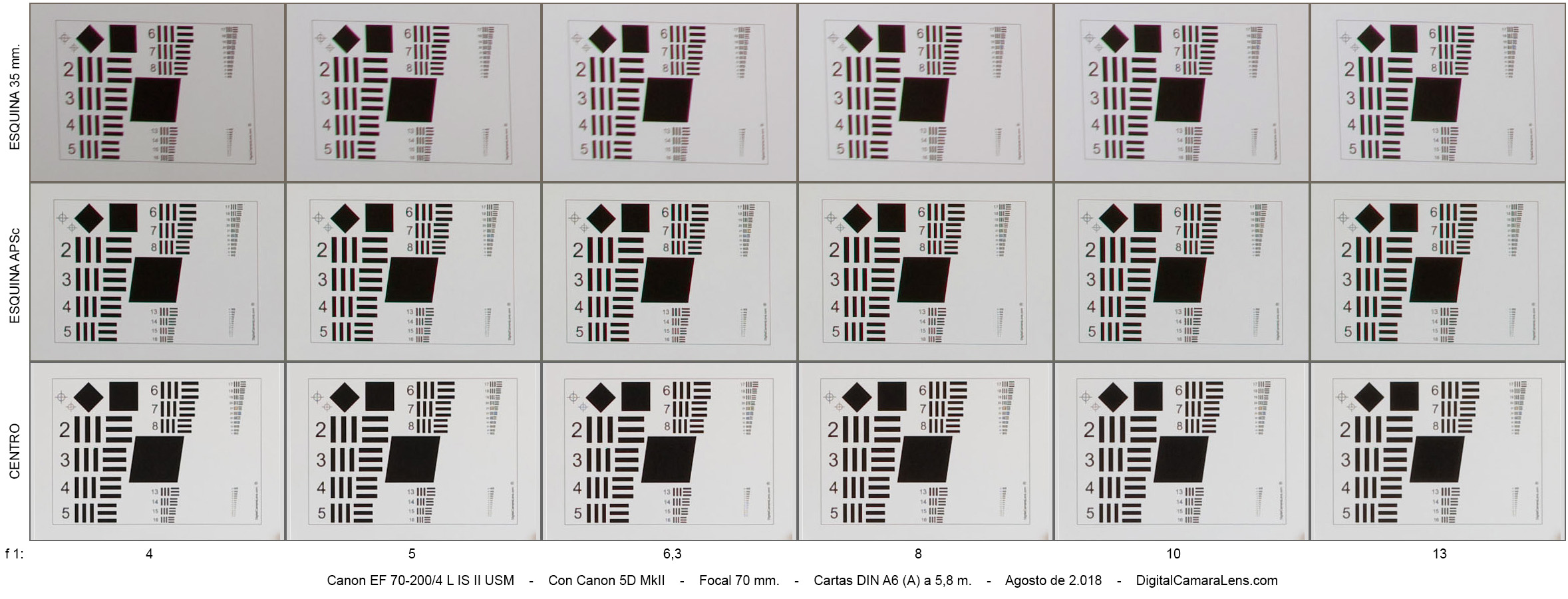

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





70 mm.

135 mm.

200 mm.



f 1:/

4 - 5 - 6,3 - 8 - 10 - 13

4 - 5 - 6,3 - 8 - 10 - 13

4 - 5 - 6,3 - 8 - 10 - 13


Canon 5D MkII

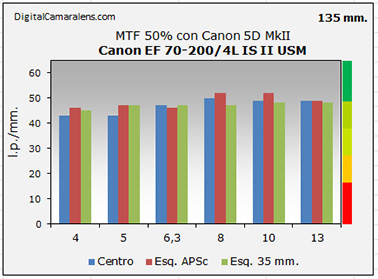

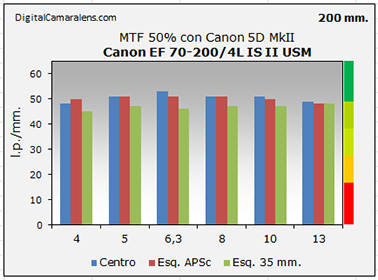

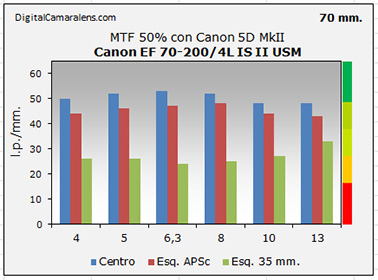

MTF50% (Valor óptimo teórico 52 l.p./mm. -  Máx. 62 l.p./mm.)                              Detalles en Metodología ►




Canon 50D

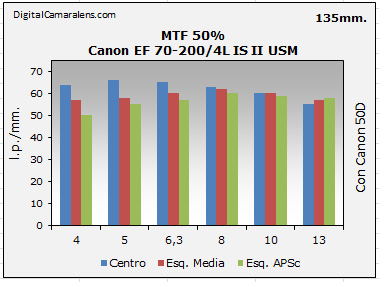

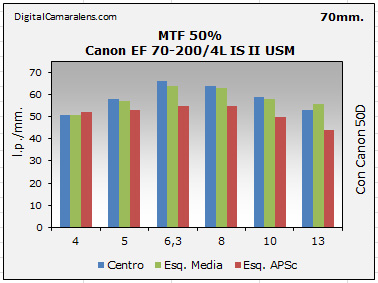

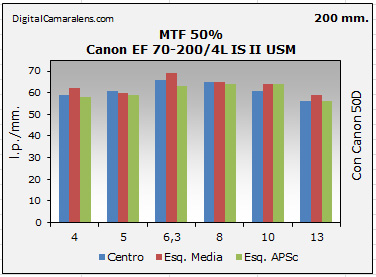

MTF50% (Valor óptimo teórico 71 l.p./mm. -  Máx. 75 l.p./mm.)                                 Detalles en Metodología ►

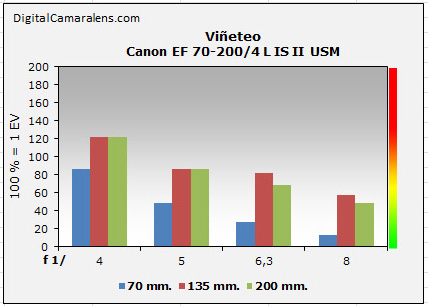

- Viñeteo.                                                                                                                               Detalles en Metodología ►




Focales

f 1:/

 4 5 6,3 8
70 mm.

%

 86 49 28 13
135 mm. % 121 86 81 58
200 mm. .% 122 86 68 49

Tipo de viñeteo: radial
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                    Detalles en Metodología ►
Focales

Dist.

 % Inversión
70 mm. 5 m. -1,70 -
135 mm. 10 m. +1,08 -
200 mm. 14 m. +1,13 -

Muestra dea 70 mm. a 5 m.
Comentarios Distorsión Geométrica.-
Valor elevado en 70 mm. en este tipo de zooms.
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Focales

f 1:/

 4 5 6,3 8 10 13
70 mm. % 0,26 0,24 0,240 0,18 0,15 0,15
Amplitud   m m m r r r
135 mm. % 0 0 0 0 0 0
Amplitud
200 mm. % 0,09 0,09 0,09 0,09 0,12 0,12
Amplitud   r r r r r r

                                     Índices de referencia:
                                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                     a: amplia |  m: media  |  r: reducida

- Enfoque, Fotometría y Estabilizador.                                                  Detalles en Metodología ►

FOCAL

De d.m.e. a infinito

 De infinito a d.m.e.
 70 mm. 0,8 s. 0,8 s.
200 mm. 0,9 s. 0,9 s.
* Valores en segundos.

* Con limitador de distancia de enfoque en Full.
Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: -9 en las dos máquinas probadas.

El sistema de enfoque se ha mostrado según lo previsto: tiempos muy cortos, en especial cuando activamos el limitador de distancia de enfoque. La única incidencia ha sido un back-focus muy apreciable con las dos unidades de cámara donde se ha probado.

El sistema de estabilización ha rendido de forma muy eficaz, sea en motivos estáticos como en barrido. Lo único a objetar es el ruido de conexión, un ruido más apreciable que en otros zooms del segmento L.

Recordar que este nuevo modelo incorpora el modo III especial para movimientos erráticos.
