CANON EF 16-35/2,8L III USM
 ______________________________________________________________________________________________________________________



25 de Marzo de 2.017

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 5D MkII________________________________________________________________________________________________________________________

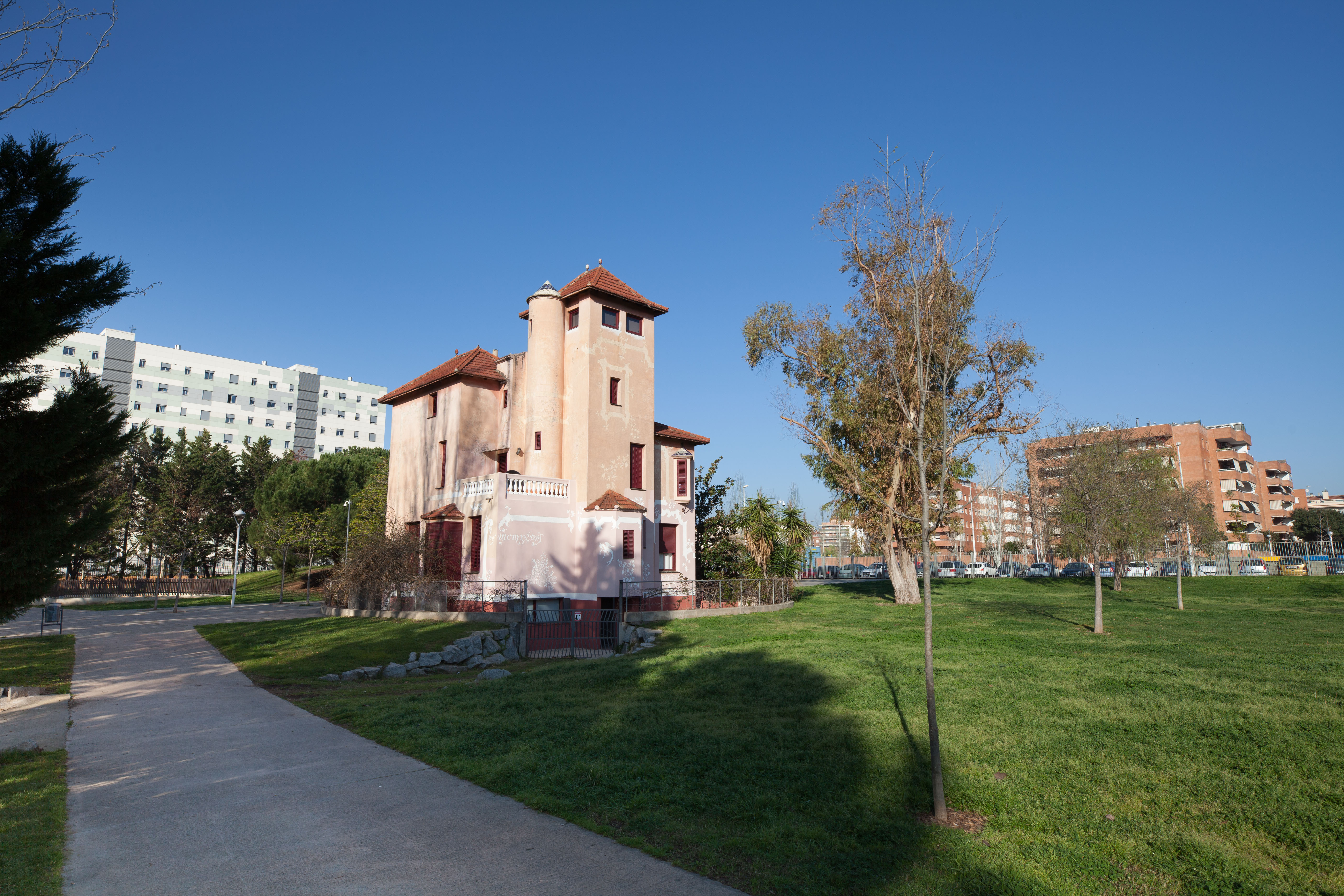

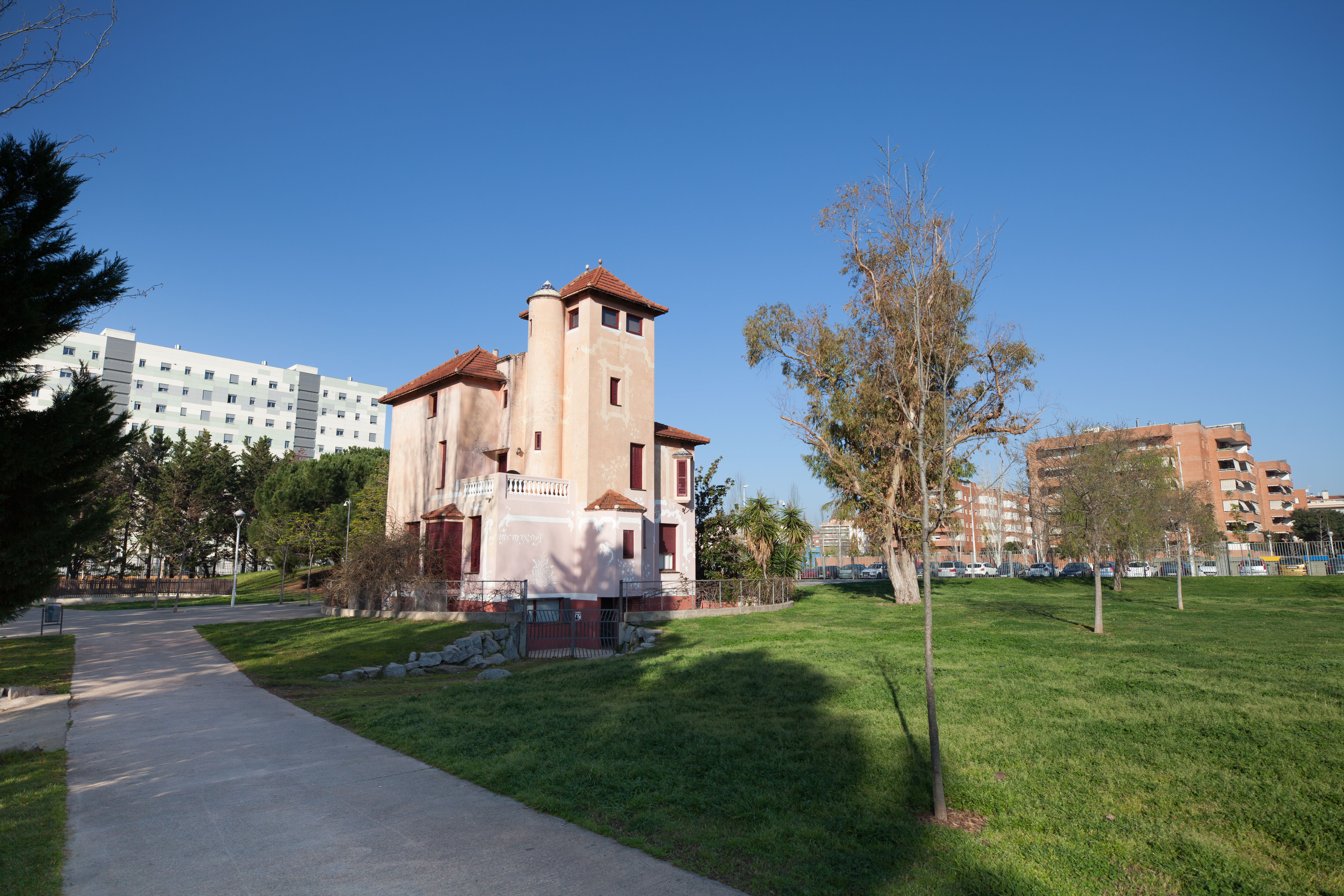

- Definición en exterior.                                                                                                     Detalles en Metodología ►

16 mm. a f 1:5,6 - f 1:8 20 mm. a f 1:5,6 - f 1:8
24 mm. a  f 1:5,6 - f 1:8 28 mm. a  f 1:5,6 - f 1:8

35 mm. a f 1:5,6 - f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de 5 a 7 MB



- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

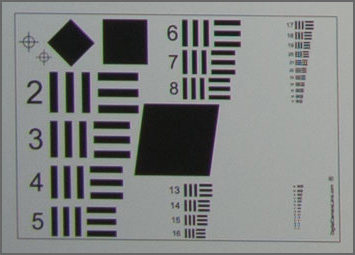

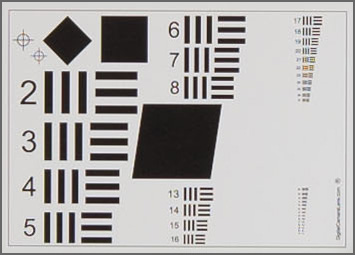

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





16 mm.

20 mm.

24 mm.

28 mm.

35 mm.



f 1:/

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

Resolución en estudio MTF50% (Valor óptimo teórico 52 l.p./mm.)                             Detalles en Metodología ►



16 mm. 2,8 3,5 4,5 5,6 7,1 9 11
Centro 50 52 51 52 50 50 47
Esq. APSc 40 43 42 41 42 42 40
Esq. 35 mm. 29 36 40 42 45 41 36

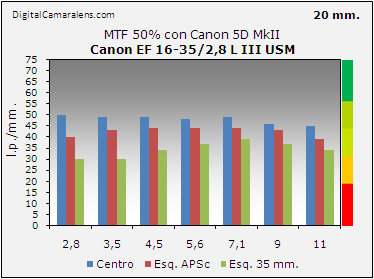

20 mm. 2,8 3,5 4,5 5,6 7,1 9 11
Centro 50 49 49 48 49 46 45
Esq. APSc 40 43 44 44 44 43 39
Esq. 35 mm. 30 30 34 37 39 37 34


24 mm. 2,8 3,5 4,5 5,6 7,1 9 11
Centro 43 41 39 39 41 43 43
Esq. APSc 38 38 37 36 36 37 36
Esq. 35 mm. 26 27 32 34 36 37 38
28 mm. 2,8 3,5 4,5 5,6 7,1 9 11
Centro 34 41 49 48 46 46 45
Esq. APSc 30 36 40 42 42 40 37
Esq. 35 mm. 27 29 34 40 40 39 37

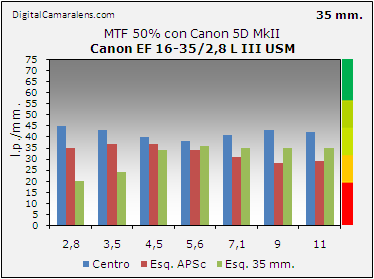

35 mm. 2,8 3,5 4,5 5,6 7,1 9 11
Centro 45 43 40 38 41 43 42
Esq. APSc 35 37 37 34 31 28 29
Esq. 35 mm. 20 24 34 36 35 35 35



Comentarios.-
Como la mayoría de zooms angulares de calidad en la zona central llega a la MTF máxima teórica de 52 l.p./mm. y se mantiene en una ampliación de X1,5 a X2. En este caso las esquinas arrancan muy bien desde plena abertura, evolucionan bien y se mantienen correctas hasta el final del rango focal.

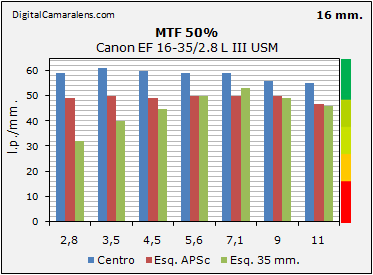

16 mm. 2,8 3,5 4,5 5,6 7,1 9 11
Centro 59 61 60 59 59 56 55
Esq. APSc 49 50 49 50 50 50 47
Esq. 35 mm. 32 40 45 50 53 49 46

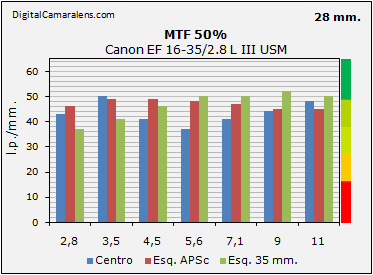

28 mm. 2,8 3,5 4,5 5,6 7,1 9 11
Centro 43 50 41 37 41 44 48
Esq. APSc 46 49 49 48 47 45 45
Esq. 35 mm. 37 41 46 50 50 52 50

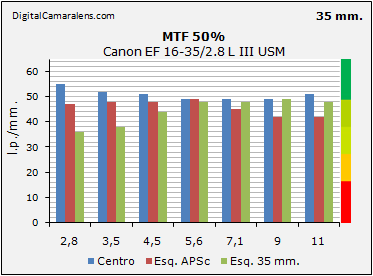

35 mm. 2,8 3,5 4,5 5,6 7,1 9 11
Centro 55 52 51 49 49 49 51
Esq. APSc 47 48 48 49 45 42 42
Esq. 35 mm. 36 38 44 48 48 49 48

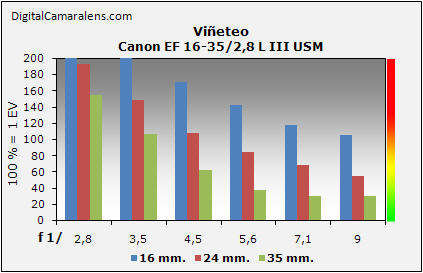

- Viñeteo                                                                                                                                Detalles en Metodología ►




Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
16 mm.

%

 237 202 170 142 117 105
24 mm. % 193 148 108 85 68 55
35 mm. .% 155 107 63 38 30 31

Tipo de viñeteo: Radial en 16 y 24 mm. y progresivo en 35 mm.
100% Sat. = 1 Ev

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
16 mm.  1,5 m. -2,16 Muy Apreciable
18 mm.  1,5 m. -0,98 Apreciable
20 mm. 2 m. -0,37 Muy Ligera
24 mm. 2,5 m. +0,59 -
28 mm. 2,5 m. +0,78 -
35 mm. 3,5 m. +1,17 -


Comentarios.-
Si comparamos los valores y tipo de distorsión con la versión anterior, la LII, veremos que ha ganado en el diferencial total y especialmente en la zona 24 a 28 mm., sin embargo el empleo de lentes asféricas más contundentes, de cara a reducir la dispersión lateral, nos deja una distorsión a 16 mm. con una inversión superior (bigote), una distorsión más difícil de corregir correctamente.

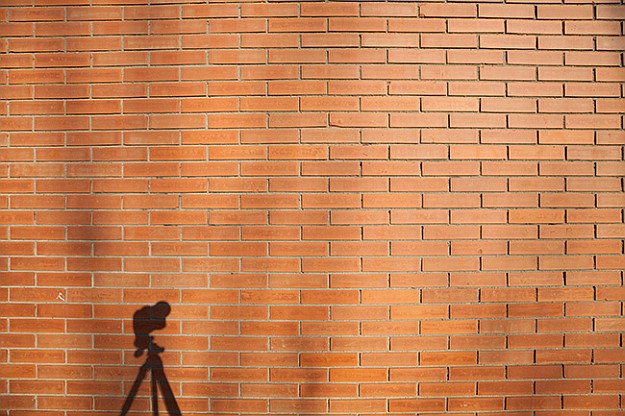

Muestra gráfica de 16 mm.


Cómo afecta al tamaño y distorsión del área/motivos según la zona.-
Como recordatorio de los efectos de un tipo de distorsión geométrica con inversión (bigote), en las cartas inferiores podemos ver como afecta según las zonas.

La zona esquina APSc se ve con una mayor deformación ya que en élla todavía no se ha producido inversión. La zona esquina de 35 mm. se ve menos deformada, fruto de la inversión de líneas que se produce un poco antes.

También podemos ver en la carta esquina 35 mm. el viñeteo que arrastra, en este caso de tipo radial, por lo que difiere mucho de la APSc.

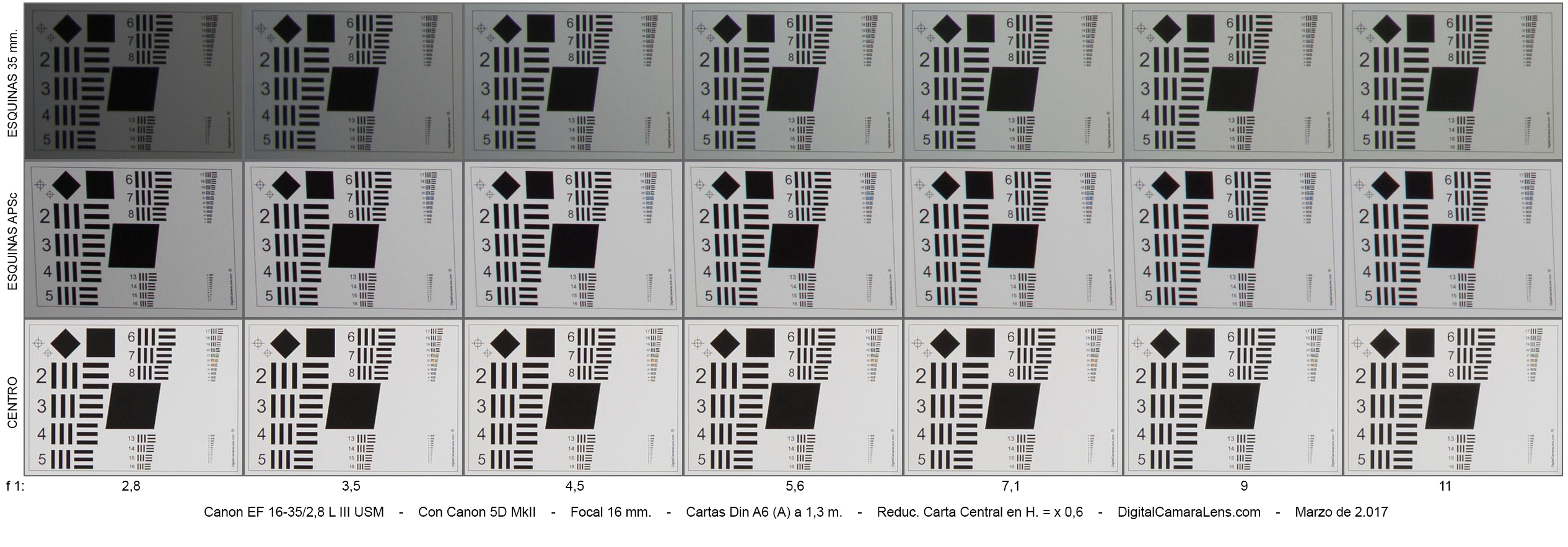

Cartas MTF de 16 mm. a f 1:5,6 extraídas de la secuencia.
Centro
Esquina inf. izqda. zona APSc Esquina inf. izqda. zona 35 mm.

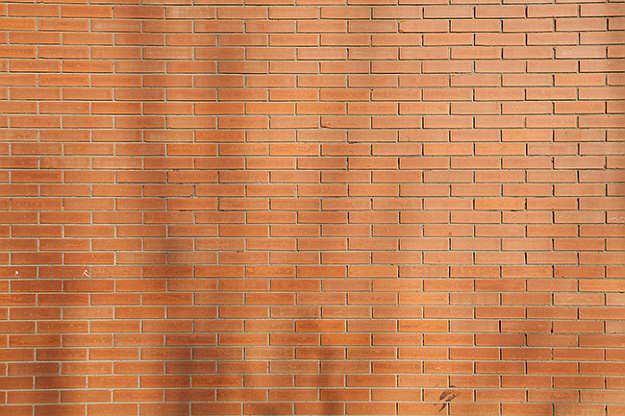

Muestra gráfica de 35 mm.

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►



Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9 11
16 mm. % 0,12 0,06 0,03 0 0 0 0
Amplitud   r r r r r r r
20 mm. % 0,03 0,03 0 0 0 0 0
Amplitud   r r r r r r r
24 mm. % 0 0 0 0 0 0 0
Amplitud   r r r r r r r
28 mm. % 0 0 0 0 0 0
Amplitud   r r r r r r r
35 mm. % 0,06 0,03 0,03 0,03 0,03 0,03 0,03
Amplitud   r r r r r r r

                                      Índices de referencia:
                                                   ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                      a: amplia |  m: media  |  r: reducida


Comentarios.-
Las ACs laterales se observan muy reducidas, sea en valores como en amplitud. La contrapartida la hemos  visto en la apreciable inversión final de la distorsión geométrica (bigote), una aspecto difícil de corregir en fotografía de tipo arquitectónico.

- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
16 mm. 0,8 0,8
35 mm. 0,8 0,8
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: 0

Como el modelo anterior y otros angulares de la serie L el enfoque es extremadamente rápido y en ausencia de ruido.
