ZEISS PLANAR T* 50/2 ZM
 ________________________________________________________________________________________________________________________


20 de Febrero de 2.015
Diciembre de 2.023

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PRUEBA TIPO FICHA  (1)

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Leica M9 y Sony A7rII_________________________________________________________________________________________________________________

- Definición en exterior.   Leica M9                                                                                    Detalles en Metodología ►
50 mm. a  f 1:5,6  -  f 1:8


Distancia: 25 m.
 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Leica M9 - 1.196]
Medición: Matricial. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 40, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 18 Mpx. - Espacio en disco: 3 MB


- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

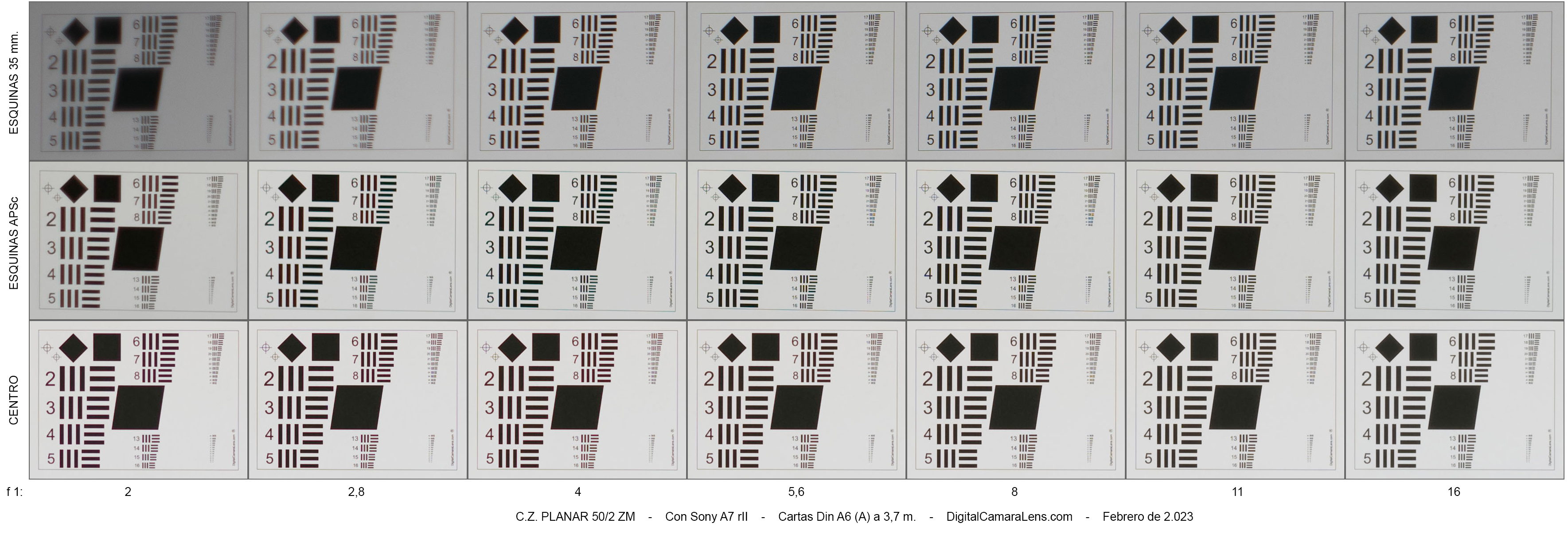

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica



Leica M9

Sony A7 rII



f 1:/

2 - 2,8 - 4 - 5,6 - 8 - 11

2 - 2,8 - 4 - 5,6 - 8 - 11 - 16



Resolución en estudio MTF50% (Valor óptimo teórico 48 l.p./mm.)                          Detalles en Metodología ►


f 1:

2

2,8

4

5,6

8

11

Centro

36

41

57

47

45

37

Esq. APSc

24

32

35

38

36

35

Esq. 35 mm.

30

34

34

36

37

34


Resolución en estudio MTF50% (Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología ►
f 1:/ 2 2.8 4 5,6 8 11 16
Centro 50 68 65 64 64 63 55
Esquina APSc 28 53 67 75 72 64 55
Esquina 35 mm 12 15 45 65 68 63 51

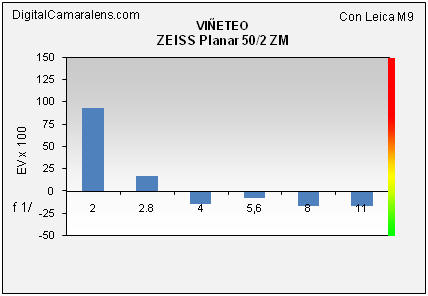

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 2 2,8 4 5,6 8 11
Valores

%

 93 17 -15 -7 -16 -16
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev

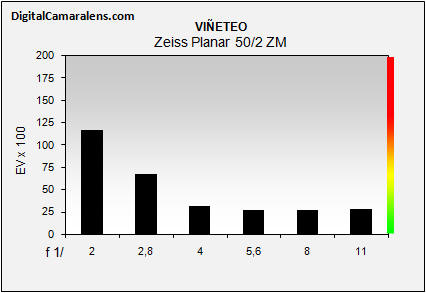

- Viñeteo.   Sony A7 rII                                                                                                       Detalles en Metodología ►



Diafragmas

f 1:/

 2 2,8 4 5,6 8 11
Valores

%

 117 68 32 27 27 29


- Distorsión geométrica.   Leica M9                                                                                  Detalles en Metodología ►
Focal

Dist.

 % Inversión
50 mm. 3 m. -1,05 muy ligera

Muestra gráfica de la probeta.-


- Aberraciones Cromáticas.  Sony A7 rII                                                                        Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 2 2,8 4 5,6 8 11 16

Valores

 .. 0,04 0,06 0,06 0,04 0,04 0,04 0,04

Amplitud

   ma ma a r r r r

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                               ma: muy amplia  |  a: amplia |  m: media  |  r: reducida

Valoración de ACs Longitudinales.                                                                  Detalles en Metodología ►

f 1:/

 2 2,8 4 5,6
R 57 45 49 52
G 38 45 43 46
B 46 40 40 40
Comentarios.-
Valores mejorables en la zona central. Óptimos a partir de f 1:2,8

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Como en todos los objetivos de esta época el horquillado de enfoque de infinito a 5 m. es muy estrecho y en estas focales empieza a ser farragoso y delicado si queremos una nitidez/enfoque precisa a grandes aberturas.
