VILTROX  AF 13/1,4 C
 ____________________________________________________________________________________________________________________  13 de Mayo de 2.023
PRUEBA ABREVIADA (1)

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con SONY A7r II________________________________________________________________________________________________________________________________


En esta prueba vamos a ver una nueva óptica de este fabricante para cámaras Sony, Fujifilm X y Nikon Z, todas de formato APSc. Como ya sabéis estas focales tan inhabituales obedecen al resultado de calcular la final en formato de 35 mm. En este caso nos vamos prácticamente a los 20 mm., una focal paisajística y de arquitectura.

Como la mayoría de objetivos de este fabricante su funcionamiento puede ser totalmente automático y manual, tiene CPU que además se puede actualizar via micro-usb.

 A continuación detallo los aspectos más importantes de este modelo y de la gama.

- Metálico+Plástico termoestable de alta densidad.
- El cruce de láminas de diafragma es por la zona anterior.
- Enfoque y diafragmado automático y manual, el diafragmado manual es continuo, no posee clicks. El sistema motor de AF es de tipo STM, es decir paso a paso y el óptico flotante trasero.
- Actualización de firmware vía micro-usb en bayoneta. (Una solución ingeniosa que elimina el accesorio de conexión a la bayoneta que tienen, por ejemplo, Sigma y Tamron)
- Interior de filtro estriado pero no mateado. (A mejorar, el interior debe de ser lo más mate posible para evitar reflejos)
- Funcionamiento incompleto con la máquina de la prueba. La telemetría se ha mostrado muy desfasada y no se puede ajustar el foco fino ya que esta unidad presenta un ligero back-focus.
- Acabado exterior lacado en semi-brillo negro intenso, sufrido al contacto de los dedos.

El accionamiento de los dos anillos del barrilete es excelente. Añadir que el de diafragmas no posee clicks de transición, un detalle que mira hacia la grabación de video. Para foto no representa ningún problema ya que veremos el diafragma seleccionado por visor o pantalla.

Dada su configuración y monturas disponibles este modelo apunta directamente a los:
- FUJINON XF 14/2,8 R ofreciendo más luminosidad y 1 mm. más de angular.
- SONY E 15/1.4 G

Por último el P.V.P.R. actual es de 519 € para Nikon Z y Sony E y 479 € para Fujifilm.

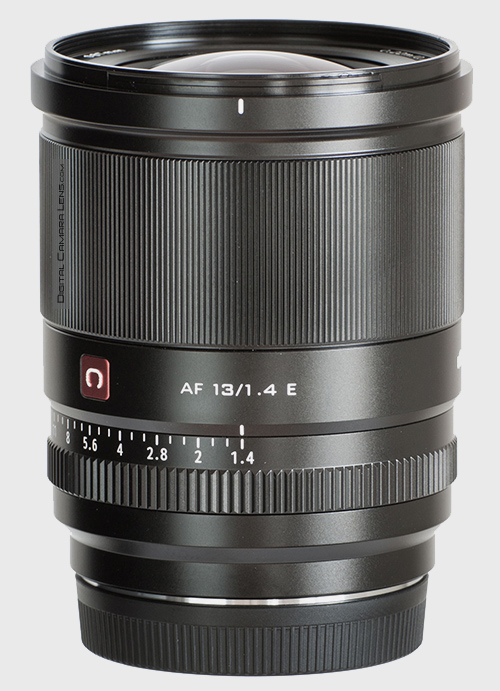

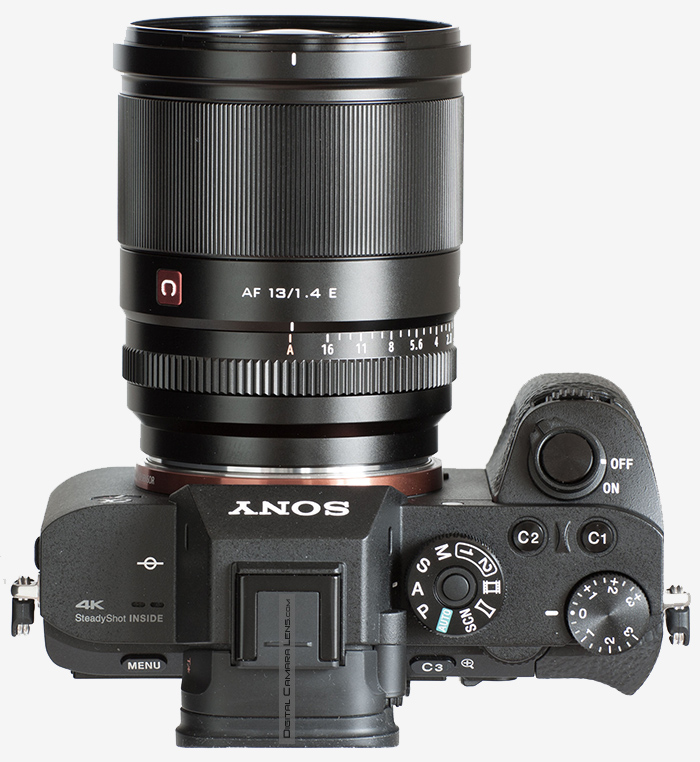

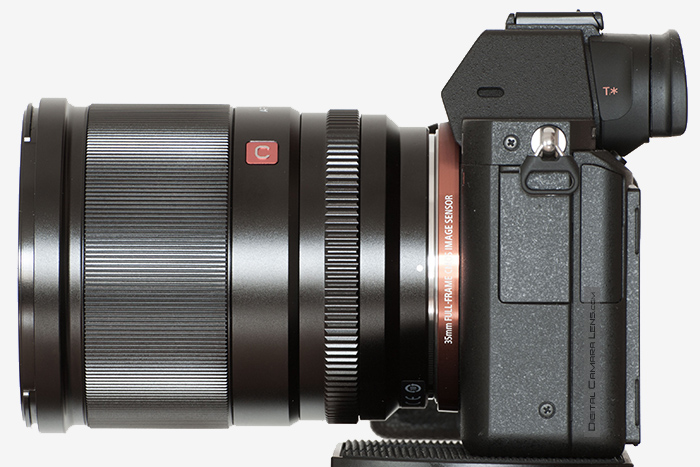

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.




Características Constructivas y Acabados - Inspección Exterior
Anunciado - Inicio comercialización:

 Chasis: metal-plástico

 Exterior: plástico termoestable.

 Bayoneta: aluminio anodizado, acabado excelente.

 Elementos telescópicos: ninguno

 Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

 Anillo enfoque manual: de tipo eléctrico. Ajustes laterales y longitudinales correctos. Horquillado de enfoque correcto.

Tipo de enfoque: interno por grupo delantero, el elemento frontal no rota.

 Parasol: de pétalos.

 Ventana de distancia: No tiene. Los mts. orientativos se visualizan por máquina.

 Estabilización: No.

 Unidad probada: demo poco uso.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen 35 mm.
Peso 420 gr.
Dimensiones L = 90 mm.
Ø = 74 mm.
Tamaño del Filtro 67 mm.
Construcción 14 Elementos
11 Grupos
Láminas en el diafragma 9 circ.
Ángulo de visión Horizontal en 35 mm. 94º
Aberturas Max. = 1,4
Mín. = 16
Distancia Mínima de Enfoque    22 cm.
Magnificación Máxima 1:10
Accesorios  Parasol y bolsa blanda
Mont. Disp. : Fujifilm X, Nikon Z y Sony E.

- Definición en exterior.                                                                                                    Detalles en Metodología ►
13 mm. a  f 1:4  -  f 1:5,6  -  f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Sony A 7rII - 4.01]
Medición: Evaluativa. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 18 Mpx. - Espacio en disco: 4 MB


- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

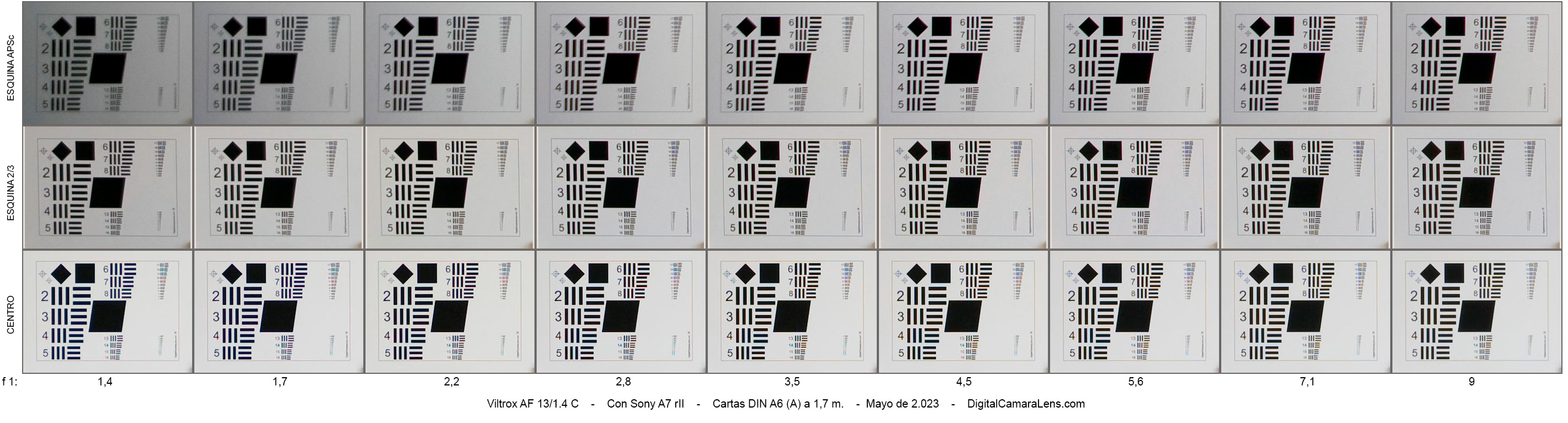

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica




 13 mm.




f 1:/

1,4 - 1,7 - 2,2 - 2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

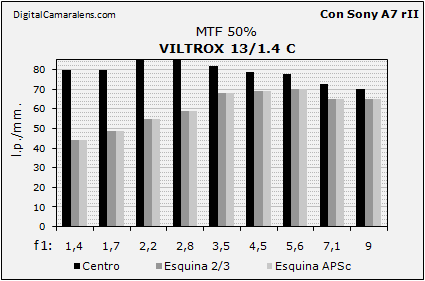

Resolución en estudio MTF50% (Valor óptimo teórico 72 l.p./mm.)                             Detalles en Metodología ►



f 1:/

 1,4 1,7 2,2 2,8 3,5 4,5 5,6 7,1 9
Centro 80 80 85 87 82 79 78 73 70
Esquina 2/3 44 49 55 59 68 69 70 65 65
Esquina APSc 22 23 29 28 35 48 53 53 50

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 1,4 2 2,8 4 5,6 8
Valores

%

 140 95 64 56 55 57
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
13 mm. 2,5 mts. +0,65 -
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 1,4 1,7 2,2 2,8 3,5 4,5 5,6 7,1 9

Valores

%

 - - 0,16 0,16 0,16 0,13 0,13 0,13 0,13

Amplitud

   a a m m r r r r r

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                         a: amplia |  m: media  |  r: reducida

Valoración de ACs Longitudinales.                                                                  Detalles en Metodología ►

f 1:/

 1,4 1,7 2,2
R 22 17 23
G 29 22 23
B 54 46 35

* Muestreo de carta centro en Línea 2 vertical con promedio de 3 px. y 3 mediciones.

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
f 1: 0,7 s. 0,7 s.
* f 1:8 0,8 s. 0,8 s.
Valores en segundos.

Consistencia: correcto
Precisión: en esta máquina ligero back-focus.
Micro-ajustes necesarios: no ha sido posibles.

 * ver detalles operativos.
- Resistencia al sol frontal (Flare)

Mejorable, ver muestras.

- Respiración.

La focal no cambia con los ajustes de foco anterior y posterior. Esto unido al rendimiento de sus sistema de enfoque lo hacen muy adecuado para grabación de video.


Galería reducida.
Con Sony A7 rII
Diez muestras representativas del rendimiento de campo de las cuales todas se han grabado en formato .raw y procesado con ACR CS6 donde solo se ajusta:
WB, exposición y foco en [Cantidad 45, Radio 0,6 y Detalle 25] - ISO 100
La mayoría son fotos a las que llamo estándar ya que las hago con objetivos similares a la misma distancia, hora y diafragma.
* La miniatura es el link de descarga de la foto completa.
f 1:7,1 a 35 m. f 1:7,1 a 18 m. f 1:7,1 a 20 m.
f 1:7,1 a 9 m. f 1:5,6 a 18 m. f 1:5,6 a 18 m. (.raw)
f 1:4 a 30 m. f 1:5,6 a 30 m. f 1:8 a 30 m.
Secuencia de triangulación desde la misma posición. Podemos ver el conjunto del rendimiento de ACs laterales, distorsión geométrica y viñeteo.


f 1:5,6 a 18 m.


- Evaluación.

 La evaluación global que se puede hacer de este objetivo es de notable, y lo hemos visto sin ningún tipo de corrección por software. El objetivo cumple sobradamente en los apartados analizados respecto a las expectativas que podamos tener por su configuración y coste.

A favor :
- Nitidez excelente en el centro y notable en esquinas medias y extremas.
- Contraste central elevado y curvatura de plano focal razonablemente corregida.
- Distorsión geométrica notablemente corregida.
- Enfoque muy rápido y silencioso.
- Construcción, acabados y agrado de uso notables.

Mejorable:
- ACS laterales y en menor medida las longitudinales.
- Viñeteo.
- Reflejos frontales (flare)



PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  7 (50%)
Aberraciones Cromáticas Laterales 7 (12.5%)
Viñeteo 6,5 (12.5%)
Distorsión Geométrica 7 (12.5%)
Color 8,5 (12.5%)
Media Óptica 7,13 (60%)
Versatilidad 7 (13%)
Construcción 8 (13%)
Relación Valor/Coste 7 (13%)

Nota Media

7,14
