TTArtisan  AF 27/2.8
___________________________________________________________________________________________________________________   22 de Febrero de 2.024

PRUEBA ABREVIADA

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con Fujifilm X H1______________________________________________________________________________________________________________________________


En esta prueba vamos a ver un objetivo, de formato APSc, de tipo Pancake o super-compacto diseñado como un todoterreno especialmente para cámaras de tamaño reducido donde no pretendamos ser muy exigentes con la calidad óptica.

Sus 40,5 mm. equivalentes lo sitúan como objetivo único para viajes y todo tipo de fotografía en general. Recordemos las cámaras de película de óptica fija donde, los que ya tenemos una edad, dejemos constancia de nuestras salidas y eventos. Entiendo que hay que enfocar el tema de esta forma.

Y para ser un objetivo chino, asequible y masivo sorprende que no solamente tenga CPU sino que es autofoco y diafragma de forma automática y manual. Para su enfoque está dotado de un motor STM (paso a paso) pero con una reducción en la transmisión un tanto ruidosa. Para pasar a MF habrá que hacerlo por la máquina y el anillo de enfoque veremos que no tiene una amplitud generosa.

Con la lente frontal muy hundida y un parasol muy escueto no presenta problemas de reflejos con luz cruzada pero con un contraluz frontal podemos ver "fogonazos" apreciables.

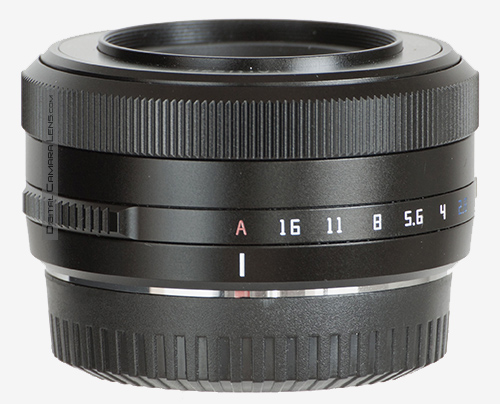

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.


Tamaño muy reducido, prácticamente un Pancake.

Diafragmado automático y manual.


Características Constructivas y Acabados - Inspección Exterior


Chasis:
metal-plástico

Exterior: plástico termoestable.

Bayoneta: aluminio anodizado, acabado medio.

Elementos telescópicos: ninguno.

Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

Anillo enfoque manual: de tipo eléctrico. Ajustes laterales y longitudinales correctos.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal no rota.

Parasol: circular muy escueto.

Ventana de distancia: No tiene,
la distancia aproximada se visualiza por máquina.

Estabilización: No.




CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen APSc
Peso 90 gr.
Dimensiones L = 29 mm.
Ø = 61 mm.
Tamaño del Filtro 39 mm.
Construcción   6 Elementos
  5 Grupos
Láminas en el diafragma  7
Ángulo de visión Horizontal en 35 mm. 56º
Aberturas Max. = 2,8
Mín. = 16
Distancia Mínima de Enfoque    35 cm.
Magnificación Máxima 1:-
Accesorios  Parasol
Mont. Disp. : Sony E, Fujifilm X y Nikon Z

- Definición en exterior
.                                                                                                    Detalles en Metodología

27 mm. a f 1:4 - f 1:5,6 - f 1:8


Distancia: 25 m.
Fotometría.-
Medición: Matricial. | Procesado de .JPG: en máquina + PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: +/- 5 MB


- Definición en estudio.
                                                                                                    Detalles en Metodología

Para ver el mosaico de la focal deseada haz clic en sus aberturas.

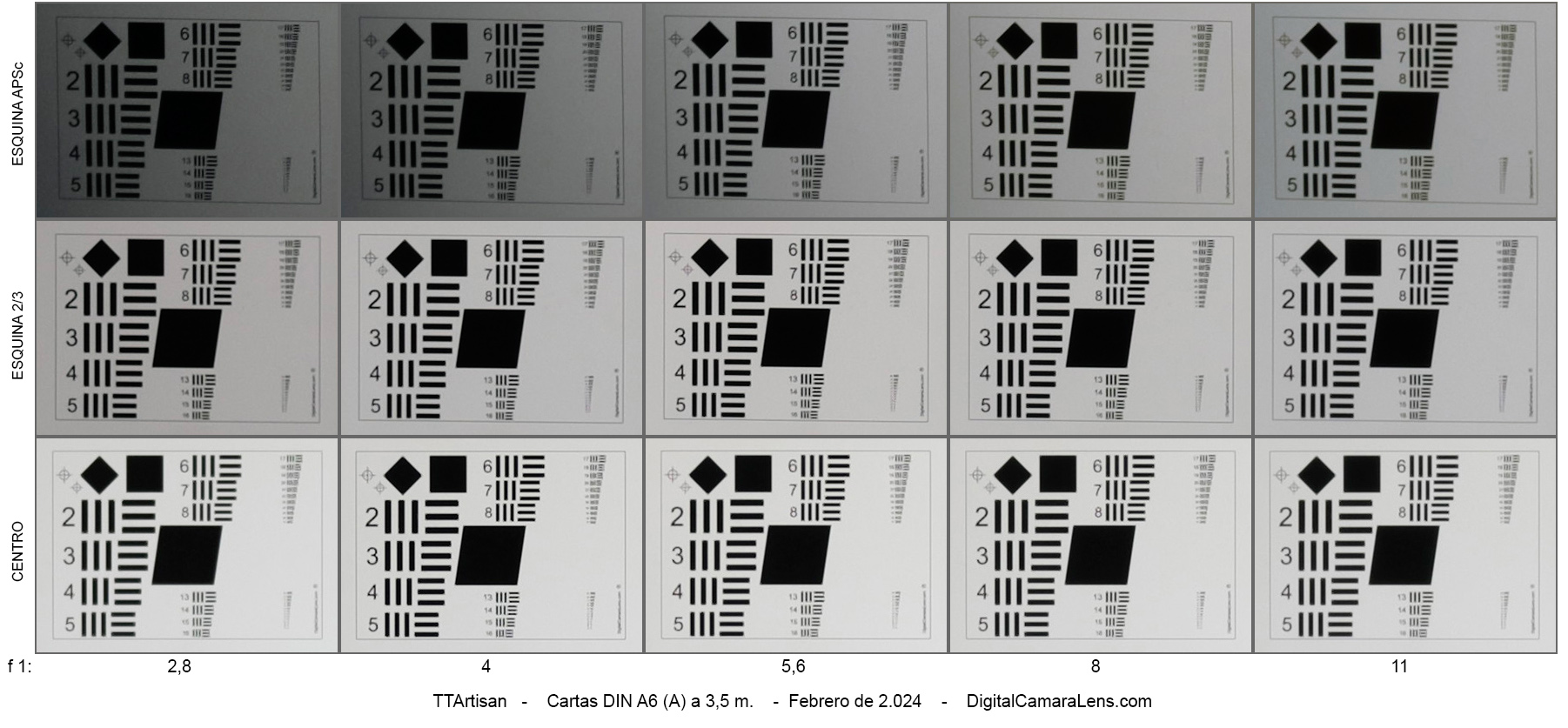

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





27 mm.





f 1:/
2,8 - 4 - 5,6 - 8 - 11

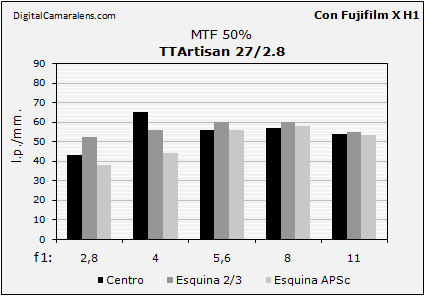

Resolución en estudio MTF50%
(Valor óptimo teórico 85 l.p./mm.)                              Detalles en Metodología

Diafragmas

f 1:/

2,8 4 5,6 8 11
Centro



43 65 56 57 54
Esquina 3/4   52 56 60 60 55
Esquina Max   36 44 56 58 53

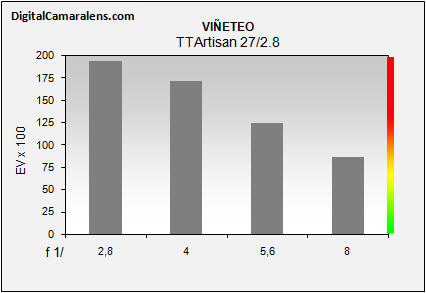

- Viñeteo
.                                                                                                                              Detalles en Metodología



Diafragmas

f 1:/

2,8 4 5,6 8
Valores

%

194 172 125 87

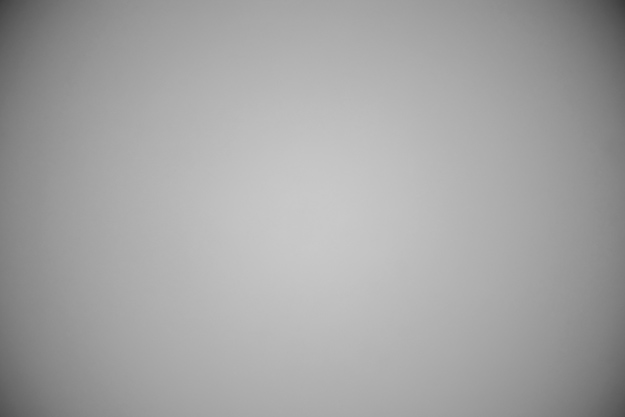

Probeta de f 1:2,8

Tipo de viñeteo: radial
100% Sat. = 1 Ev


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
27 mm. 2,5 m. -0,60 -
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

2,8 4 5,6 8 11

Valores

%

- 0 0 0 0

Amplitud

  a m m m m

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                               a: amplia |  m: media  |  r: reducida


Valoración de ACs Longitudinales.
                                                       Detalles en Metodología

f 1:/

2,8 4 5,6
R 30 18 24
G 33 18 24
B 29 23 26

- Enfoque y Fotometría.

Detalles en Metodología

Focal

De d.m.e. a infinito

De infinito a d.m.e.
 27 mm. 1 s. 1 s.
Valores en segundos a f 1:5,6

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: cero

Ligeramente ruidoso y lento.


- Resistencia al sol frontal (Flare)

Con incidencias, ver muestras.


- Evaluación.
La evaluación que puedo hacer de este objetivo es de correcta, según su planteamiento y coste. Hemos visto sus prestaciones ópticas y mecánicas y si buscamos un objetivo con la finalidad de su planteamiento no nos va a defraudar.

A favor :
- Nitidez global notable justa, destacando en el centro a partir de f 1:4, sea en contraste como en reproducción de color.
- Construcción sencilla, ligera y fácil de usar.
- Distorsión Geométrica Excelente.


Mejorable:
- Viñeteo muy elevado con evolución insuficiente en el diafragmado.
- Ligero desplazamiento de foco a f 1:4



Galería reducida.
Con
Fujifilm X H1
Ocho muestras representativas del rendimiento de campo.
Archivo grabado: .jpg en máquina con Nitidez -2.
Procesado posterior con ACR CS6 donde solo se ajusta respecto al cero: WB, exposición y foco [Cantidad 50, Radio 0,5 y Detalle 25].

f 1:8 a 40 m. f 1:2,8 a 12 m. f 1:5,6 a 12 m.

Con sol frontal

f 1:5,6 y 25 m. f 1:5,6 y 25 m.

Secuencia de triangulación desde la misma posición.
f 1:4 a 62 m. f 1:5,6 a 62 m. f 1:8 a 62 m.


PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  6 (50%)
Aberraciones Cromáticas Laterales 6 (12.5%)
Viñeteo 4 (12.5%)
Distorsión Geométrica 8 (12.5%)
Color 8 (12.5%)
Media Óptica 6,25 (60%)
Versatilidad 6 (13%)
Construcción 6 (13%)
Relación Valor/Coste 9 (13%)

Nota Media

6,48
