SIGMA 35/2 DG DN -C-                                                                                      12 de Marzo de 2.021
 ______________________________________________________________________________________________________________________
PRUEBA ABREVIADA

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con SONY A7r II________________________________________________________________________________________________________________________________


En esta prueba vamos a ver un objetivo se la serie I, una sub-segmento de ópticas de la serie Contemporary que viene a sumarse al conjunto Art, Sports y Contemporary. El primer objetivo de esta serie, el Sigma 45/2,8 DG DN -C-, lo vimos el pasado Diciembre de 2.019. Como el citado este 35 mm. sigue la línea de diseño y prestaciones, un diseño que destaca por:

- cuerpo reducido y ligero. (solo 325 gr.)
- diseño óptico telecéntrico, específico para cámaras CSC.
- construcción 100% metálica.
- los dos anillos operativos vienen preparados para accionarlos de forma remota en sistemas de video.


La filosofía del diseño de este objetivo entra de lleno en el de la máquina donde se prueba, la Sony A7. Con el objetivo colocado el conjunto es reducido en tamaño y peso, pero no tanto como cabría esperar. Parte de ello se debe a su focal y abertura máxima.

Aunque es reducido no lo es tanto como me gustaría debido al sistema AF y a una fórmula óptica ciertamente sofisticada que busca por encima de todo la calidad óptica centro-esquina.



Con este 35 mm. insertado nos encontramos con un equipo idóneo para filmación de video y relativamente adecuado para fotografía de reportaje. Su abertura máxima de f 1:2 también ayuda en condiciones precarias de iluminación.

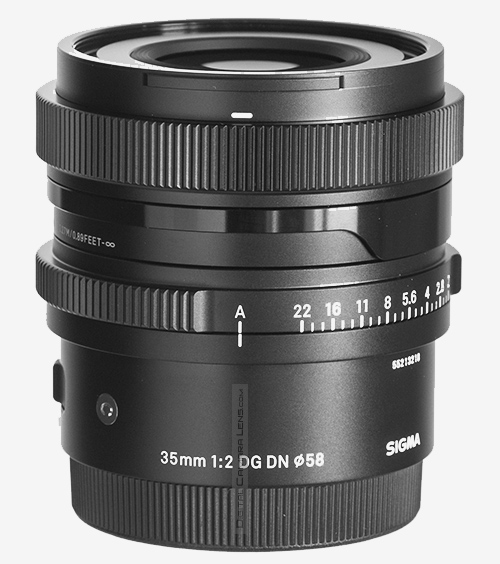

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.

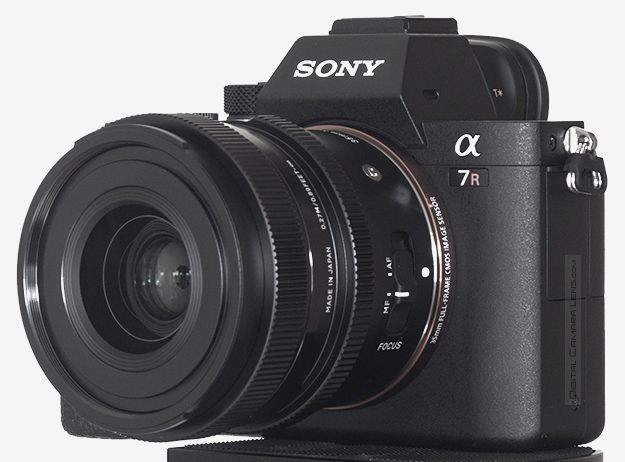

En el barrilete nos encontramos con el conmutador AF/MF

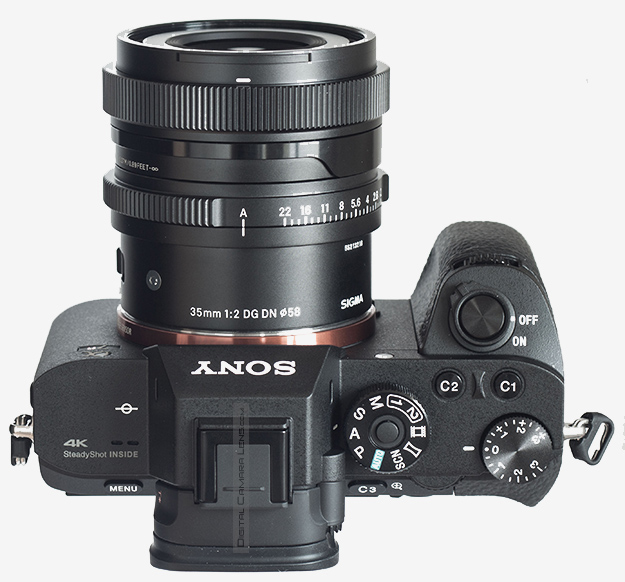

Aquí lo podemos ver con el diafragma preseleccionado y cerrado a f 1:6,3, un aspecto que ajusta bien la fotometría pero perjudica la entrada de luz a diafragmas cerrados.

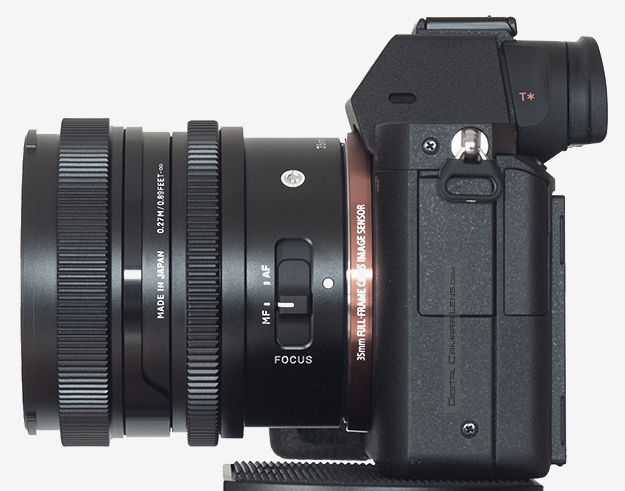

Anillos operativos contundentes, fácilmente operables y preparados para accionarlos a distancia (video).

Características Constructivas y Acabados - Inspección Exterior
Chasis: metálico

 Exterior: metal.

 Bayoneta: aluminio anodizado, acabado excelente.

 Elementos telescópicos: ninguno.

 Aislamiento externo: con junta de caucho tórica y túnel interno de desplazamiento de pupila.

 Anillo enfoque manual: de tipo eléctrico e interno.

Tipo de enfoque: interno por grupo delantero, el elemento frontal no rota.

 Parasol: circular.

 Ventana de distancia: No tiene.

 Estabilización: No.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen 35 mm.
Peso  325 gr.
Dimensiones L = 65,4 mm.
Ø = 70 mm.
Tamaño del Filtro  58 mm.

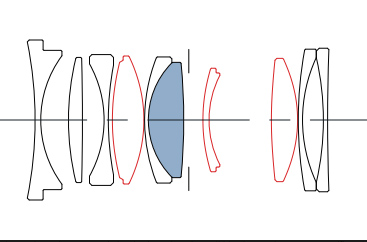

Construcción   10 Elementos
 9 Grupos
Láminas en el diafragma  9 circ.
Ángulo de visión Horizontal en 35 mm. 63,4º
Aberturas Max. = 2
Mín. = 22
Distancia Mínima de Enfoque    27 cm.
Magnificación Máxima 1:5,7
Accesorios  Parasol.
Mont. Disp. :  L-Mount y Sony E

- Definición en exterior.                                                                                                    Detalles en Metodología ►
35 mm. a  f 1:4 - f 1:5,6  -  f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Sony A 7rII - 4.01]
Medición: Evaluativa. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 42,16 Mpx. - Espacio en disco: 6-8 MB


- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

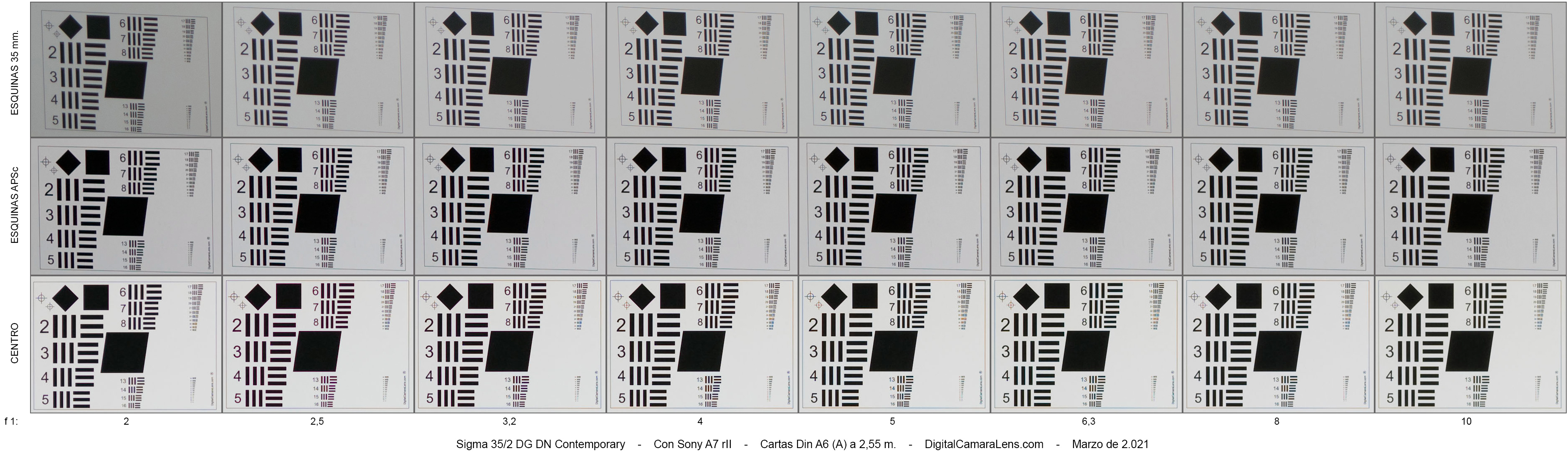

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





 35 mm.




f 1:/

2 - 2,5 - 3,2 - 4 - 5 - 6,3 - 8 - 10

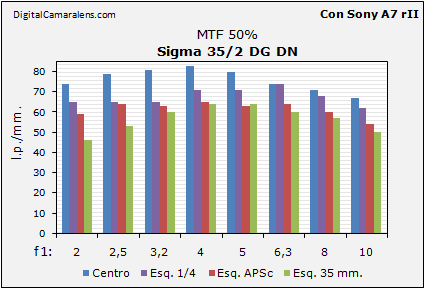

Resolución en estudio MTF50% (Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología ►

   Valores en l.p./mm.
f 1: 2 2,5 3,2 4 5 6,3 8 10
Centro 74 79 81 83 80 74 71 67
Esq. 1/4 65 65 65 71 71 74 68 62
Esq. APSc 59 64 63 65 63 64 60 54
Esq. 35 mm. 47 53 60 64 64 60 57 50


Comentarios.-
El rendimiento en este apartado es excelente desde su inicio hasta el final.
- Acs longitudinales prácticamente nulas desde máxima abertura.
- ACs laterales muy controladas, excelente.
- Astigmatismo de un notable alto, inferior al 10%.
- Coma razonable.
- Curvatura de plano focal notable.

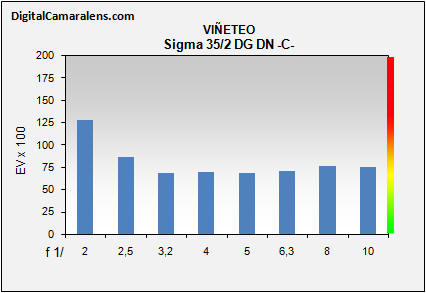

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 2 2,5 3,2 4 5 6,3 8 10
Valores

%

 128 87 68 70 69 70 76 76
Tipo de viñeteo: radial
100% Sat. = 1 Ev

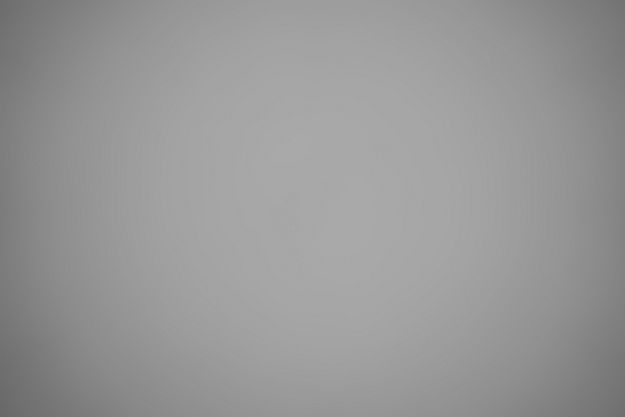

Probeta a f 1:2,5  (-0,87EV)


Comentarios.-
El inicio no es elevado pero no mejora lo suficiente en el diafragmado, de ahí que la nota que obtenga en este apartado no sea de notable.


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
35 mm. 3,5 m. -2,49 Muy baja


Probeta de cálculo.

Comentarios Distorsión Geométrica.-
Elevada pero de trayectoria muy lineal lo que conlleva una rectificación razonablemente correcta, eso si, con la pérdida de focal nativa y resolución total correspondiente.

A continuación se puede apreciar la deformación en la carta de resolución de la esquina extrema, su corrección y cómo se "come" parte de de la carta y con ello se alarga la focal nativa. En la Galería hay ejemplos de campo.

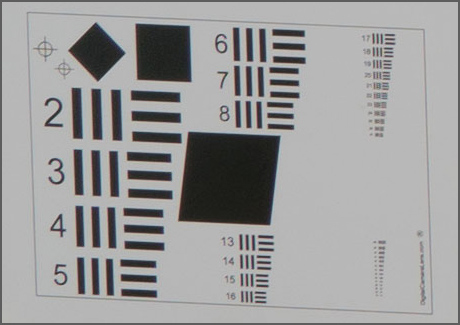

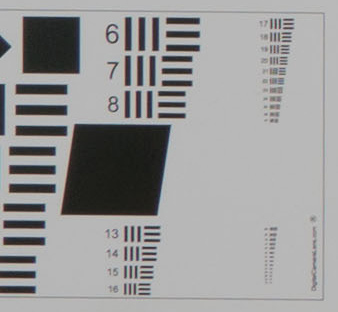

Carta de resolución de la esquina extrema extraída de la secuencia.



Después de corregir la imagen (+12) vemos como recupera su altura y deformación. Pierde un poco de contraste dando una MTF de 43 l.p./mm. en vez de las 47 l.p./mm. iniciales. La pérdida de tamaño por la izquierda se debe a la corrección por lo que la focal resultante es:

Focal resultante: 36,5 mm.
Resolución final: 38,9 Mpx. de los 42 Mpx. iniciales

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 2 2,5 3,2 4 5 6,3 8 10

Valores

%

 0 0 0 0 0,02 0,02 0 0

Amplitud

   r r r r r r r r

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                         a: amplia |  m: media  |  r: reducida

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
 Desde f 1:2 a f 1:4 0,6 s. 0,6 s.
* Desde f 1:5,6 a f 1:8 0,9 s. 0,9 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: -2

Ligero bac-focus detectable en análisis con cartas MTF.

* En esta ocasión, debido a la gestión de esta máquina y de más modelos CSC que he probado, se anotan los dos valores con distintas configuraciones de diafragma.

Causas.-
Las Sonys A7 y otras CSC cuando proyectan la imagen al sensor lo hacen en el diafragma seleccionado, no al máximo como hacen las Reflex. Por ese motivo cuando tienen que enfocar también lo hacen en esas condiciones. Ante una situación de luz de atardecer, por ejemplo, si cerramos a f 1:5,6 o más los tiempos que invierten en realizar el enfoque se alargan de forma apreciable respecto a los que hacen a máxima abertura.

Esta gestión también sucede cuando enfocamos de forma manual, lo hacemos al f seleccionado. Por ese motivo la amplitud (la horquilla +/-) de foco exacto se alarga sin saber exactamente que zona es la más precisa.

El tener el diafragma cerrado al seleccionado facilita ajustar la exposición a la que finalmente se grabará el archivo, mostrar el histograma de la escena, no hay cálculos por en medio. Vemos la profundidad de campo que tendremos en la foto hecha pero la contrapartida es la reducción, a veces muy importante, de intensidad de luz que recibe el sensor ya que en interiores a partir de diafragmas no muy cerrados se nos encenderá la luz de ayuda para poder enfocar, además de aumentar el ruido visible en el visor y/o pantalla.

Uno de los aspectos positivos a valorar de esta gestión es la corrección automática de desplazamiento de foco, si el objetivo en concreto lo padece.

En el caso de la Sony A7 rII El fabricante ya indica que a partir de f 1:9 el enfoque por detección de fase en los 2/3 centrales no es operativo, eso contando con que haya muy buena luz.

- Resistencia al sol frontal (Flare)
En este apartado el rendimiento es de un notable alto. Ver Galería.


- Evaluación.

La evaluación que se puede hacer de este objetivo es de Excelente. No es lo reducido que uno puede pensar si no lo tiene en las manos o lo ve colocado en la Sony A7, pero tampoco es grande. Tiene una construcción soberbia y unos acabados en la misma línea. A pesar de no estar sellado de forma contundente la junta de la bayoneta, el elemento no óptico de cierre en la pupila de salida y el enfoque flotante le proporcionan una estanqueidad más que notable.

Enfoca lo rápido que la máquina es capaz y da la nitidez centro-esquina desde plena abertura que pueda dar un buen fijo de la serie Art.. No llega, a mismo diafragma, al nivel del Sigma 35/1,2 DG DN Art pero evidentemente pesa menos de una tercera parte y su volumen está "en otra dimensión". No son ópticas comparables pero este 35/2, dentro de su segmento, es de lo mejor que ha pasado por este sitio.

A favor :
- Rendimiento óptico global excelente, con excepción de la Distorsión Geométrica.
- Construcción, acabados y agrado de uso excelentes.
- Resistencia al sol frontal excelente.
- Enfoque muy rápido y silencioso.

Mejorable:
- Distorsión geométrica.

Galería: 13 muestras

Opina tu también ►


PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  9 (50%)
Aberraciones Cromáticas Laterales 9 (12.5%)
Viñeteo 6,5 (12.5%)
Distorsión Geométrica 5,5 (12.5%)
Color 10 (12.5%)
Media Óptica 8,38 (60%)
Versatilidad 7 (13%)
Construcción 10 (13%)
Relación Valor/Coste 8 (13%)

Nota Media

8,28
