M. Zuiko Digital 17/1.8 II
 _______________________________________________________________________________________________________________________   9 de Octubre de 2.026
PRUEBA ABREVIADA

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con Lumix DSC GH5 II_____________________________________________________________________________________________________________________


En esta prueba vamos a ver la segunda versión de esta referencia, la primera la vimos en esta página hace casi seis años. Si repasamos sus especificaciones técnicas y diseño exterior podemos ver que hay pocas diferencias respecto al anterior. En la base del barrilete lleva serigrafiado "Splash Proof" y es lo que el fabricante argumenta en su página: la mejora en sellado frente a salpicaduras de líquidos y entrada de polvo. En la bayoneta incorpora la típica junta tórica de caucho.

Poco más se puede añadir.

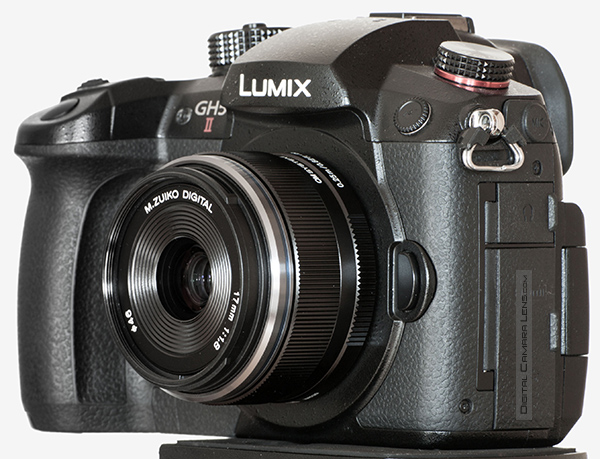

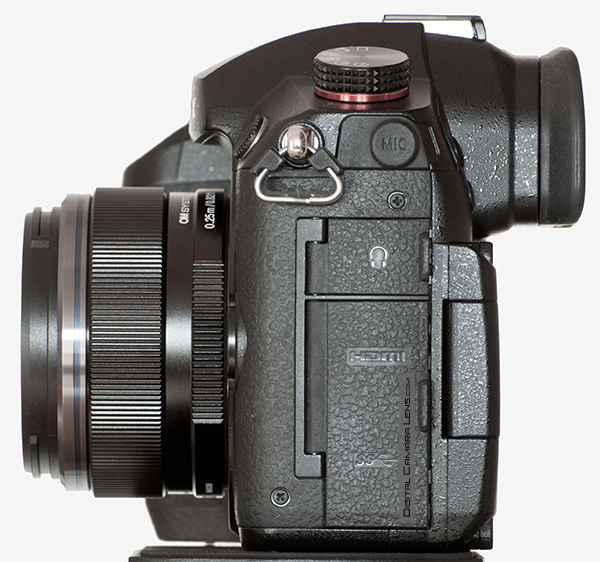

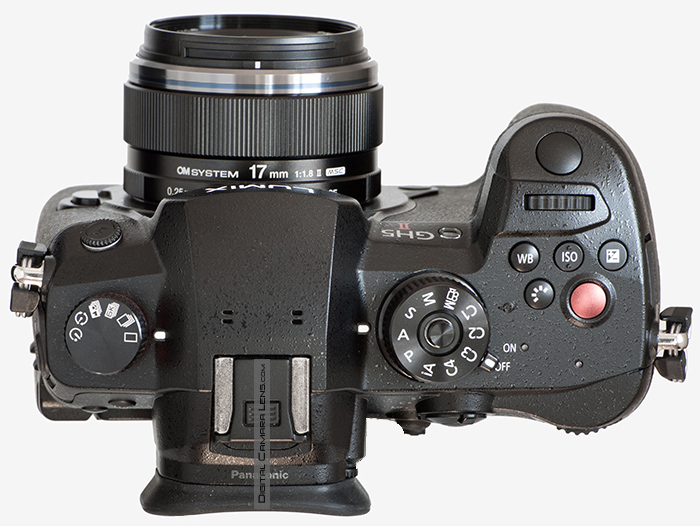

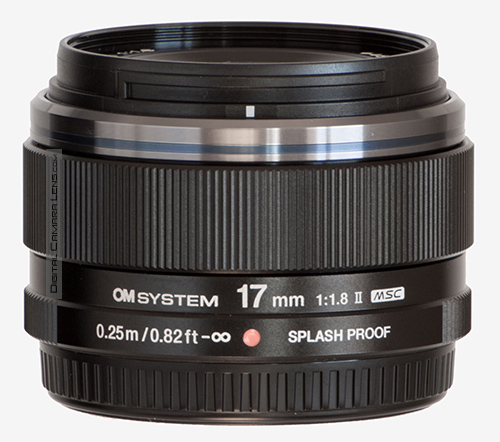

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.






Características Constructivas y Acabados - Inspección Exterior

Inicio comercialización: Febrero de 2.025

 Chasis: metal-plástico

 Exterior: plástico termoestable.

 Bayoneta: aluminio anodizado, acabado excelente.

 Elementos telescópicos: ninguno.

 Aislamiento externo: con junta de caucho tórica y túnel interno de desplazamiento de pupila.

 Anillo enfoque manual: de tipo eléctrico. Ajustes laterales y longitudinales correctos.

Tipo de enfoque: interno por grupo delantero, el elemento frontal no rota.

 Parasol: en opción.

 Ventana de distancia: No tiene, la distancia aproximada se visualiza por máquina.

 Estabilización: no.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen M 4/3
Peso  112 gr.
Dimensiones L = 57,6 mm.
Ø = 37,6 mm.
Tamaño del Filtro  46 mm.
Construcción  9 Elementos
6 Grupos
Láminas en el diafragma 7 red
Ángulo de visión Horizontal en 35 mm. 65º
Aberturas Max. = 1,8
Mín. = 22
Distancia Mínima de Enfoque    25 cm.
Magnificación Máxima 1:12
Accesorios Tapas
Mont. Disp. : M 4/3

- Definición en exterior.                                                                                                    Detalles en Metodología ►

f 1:2,8 - f 1:4 - f 1:5,6 - f 1:8

Distancia: 25 m.
 Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de DSC GH5 II 1.3]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 20 Mpx. - Espacio en disco: +/- 5 MB

- Definición en estudio.                                                                                                     Detalles en Metodología ►
   [Firmware de  Lumix DSC GH5 II - 1.3]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

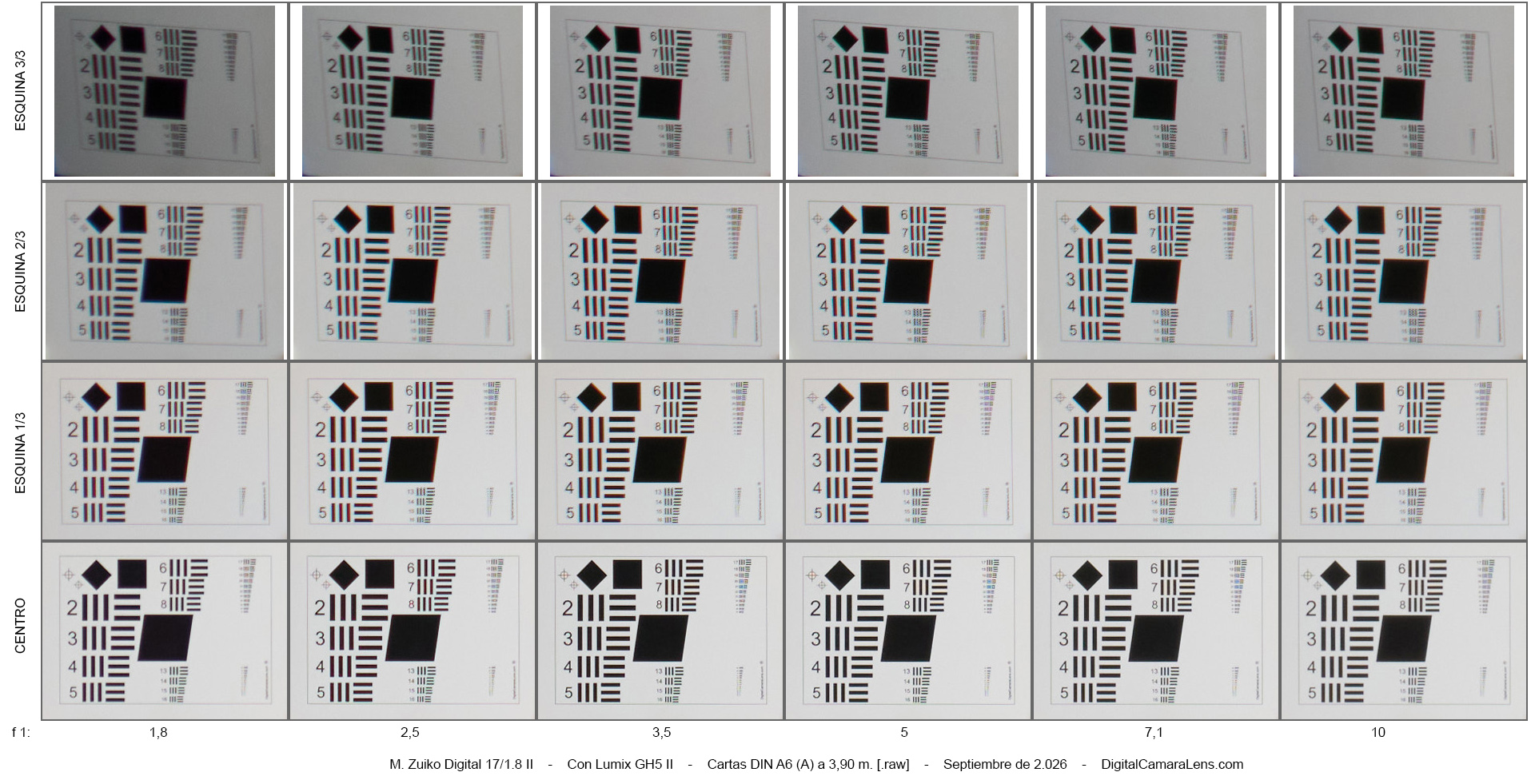

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica






17 mm.




f 1:/
1,8 - 2,5 - 3,5 - 5 - 7,1 - 10

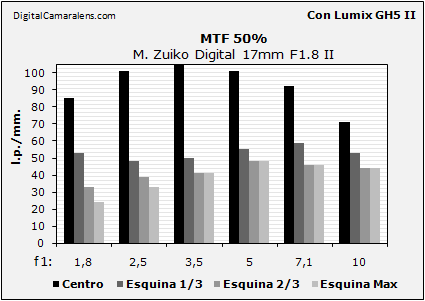

Resolución en estudio MTF50%  (Valor óptimo teórico 100 l.p./mm.)                             Detalles en Metodología ►

Diafragmas

f 1:/

 1,8 2,5 3,5 5 7,1 10
Centro



 85 101 106 101 92 71
Esquina 1/3   53 48 50 55 59 53
Esquina 2/3   33 39 41 48 46 44
Esquina Max   24 33 41 48 46 44

Comentarios.-
Los valores que podemos ver tienen un perfil insuficientemente plano para un objetivo de esta focal y tipología, difieren y mucho de los obtenidos con el Olympus 17/1.8 ED hace ya casi seis años.

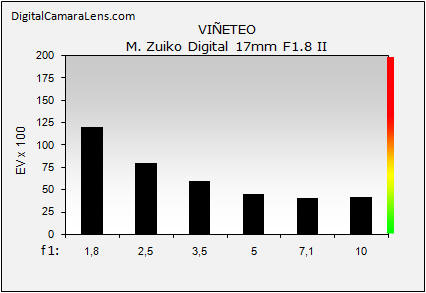

- Viñeteo.                                                                                                                              Detalles en Metodología ►

Diafragmas

f 1:/

 1,8 2,5 3,5 5 7,1 10
Valores

%

 120 80 60 45 40 42
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
    %
Focal

Dist.

 .raw .jpg Inversión
17 mm. 2,5 m. -5,16 0 -


Probeta .raw


Probeta .jpg
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 1,8 2,5 3,5 5 7,1 11

Valores

%

 0,06 0,09 0,15 0,12 0,12 0,15

Amplitud

   a m m m m m

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                               a: amplia |  m: media  |  r: reducida

Valoración de ACs Longitudinales.                                                                  Detalles en Metodología ►
f 1: 1,8 2,5
R 44 55
G 30 30
B 52 42

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
A f 1:4 0,8 s. 1 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: cero
- Resistencia al sol frontal (Flare)
Notable comportamiento en este apartado.


- Evaluación.
 La evaluación que puedo hacer de este objetivo es de aprobado. Comprobando todos los apartados con la versión anterior solo mejora en dos apartados: estanqueidad y resistencia al "flare" con sol frontal. En el resto ha salido peor parado.

A favor :
- Rendimiento óptico global aprobado.
- Construcción, acabados y agrado de uso excelentes.
- Comportamiento con sol frontal notable.

Mejorable:
- AC longitudinal y lateral.
- Distorsión Geométrica muy elevada.
- Tiempos de enfoque largos.
- Dotación de parasol. Con un precio muy por encima de los 500 Euros es ridículo que no traiga un simple parasol.


Objetivos similares alternativos probados:
- Olympus 17/1.8 ED
- Laowa 17/1.8 C-Dreamer MFT

Galería: 11 muestras


PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  6,5 (50%)
Aberraciones Cromáticas Laterales/Long. 6/6 (12.5%)
Viñeteo 6,5 (12.5%)
Distorsión Geométrica 4 (12.5%)
Color 8 (12.5%)
Media Óptica 6,31 (60%)
Versatilidad 7 (13%)
Construcción 8 (13%)
Relación Valor/Coste 5 (13%)

Nota Media

6,39
