OLYMPUS ED 17/1.2 PRO
 _____________________________________________________________________________________________________________________   23 de Febrero de 2.008
PRUEBA ABREVIADA  (1)

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con Lumix DSC GH6________________________________________________________________________________________________________________________


En esta prueba vamos a ver uno de los tres objetivos más radicales en cuanto a su abertura máxima de f 1:1,2 se refiere. Los otros dos son el 25/1,2 Pro y el 45/1,2 Pro. Este último lo veremos en unos días.

El objetivo fue presentado en Octubre de 2.017 y su comercialización empezó dos meses después. En esta prueba lo vamos a ver sobre una cámara Panasonic sin ningún tipo de corrección óptica por software.

A nivel constructivo obedece a los estándares de calidad y dotación de la serie Pro, en ese sentido no hay sorpresas. La unidad que se ha probado es una unidad de ocasión con un uso medio y en perfectas condiciones de centrado y uso.

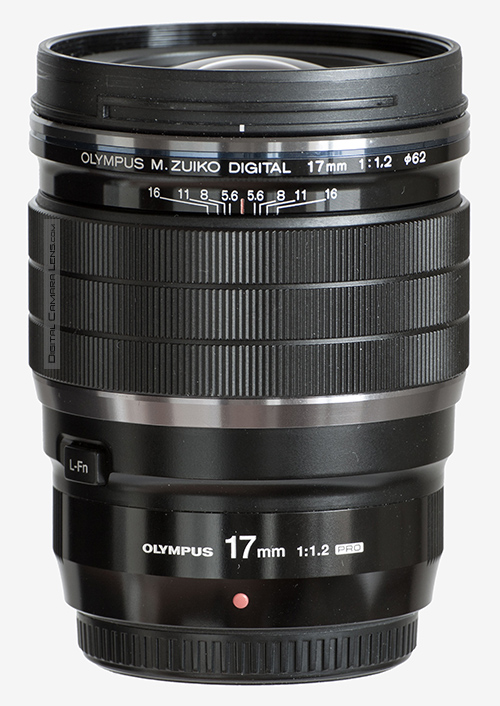

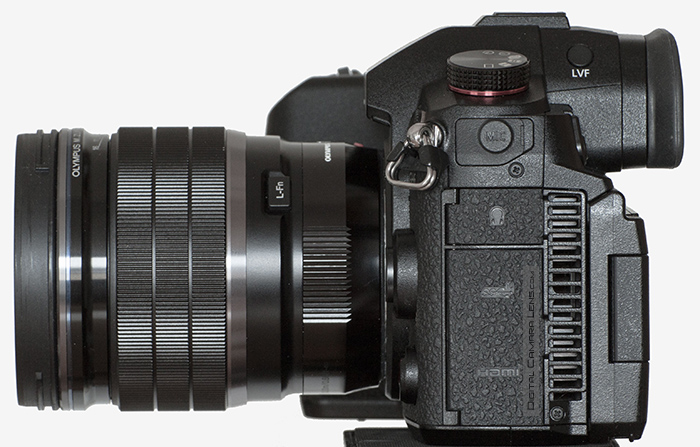

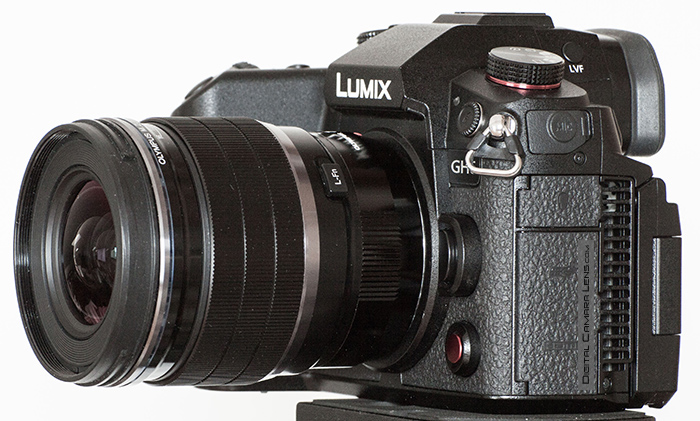

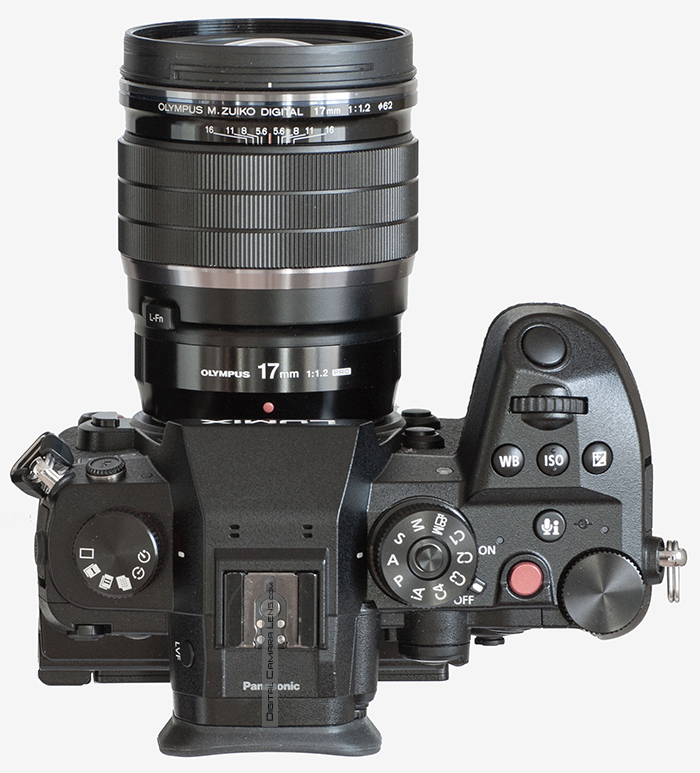

A continuación una fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.






Características Constructivas y Acabados - Inspección Exterior


Chasis: metal-plástico

 Exterior: metal-plástico termoestable.

 Bayoneta: aluminio anodizado, acabado excelente.

 Elementos telescópicos: ninguno.

 Aislamiento externo: sin junta de caucho tórica, pupila de salida fija.

 Anillo enfoque manual: de tipo eléctrico y mecánico. Ajustes laterales y longitudinales correctos.

Tipo de enfoque: interno por grupo delantero, el elemento frontal no rota.

 Parasol: circular, de plástico.

 Ventana de distancia: No tiene, la distancia aproximada se visualiza por máquina y en modo manual mecánico por la escala en el barrilete.

Unidad probada: de ocasión, uso medio.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen M 4/3
Peso 390 gr.
Dimensiones L = 87 mm.
Ø = 68,2 mm.
Tamaño del Filtro 62 mm.
Construcción   15 Elementos
  11 Grupos
Láminas en el diafragma  9 r.
Ángulo de visión Horizontal en 35 mm. 65º
Aberturas Max. = 1,2
Mín. = 16
Distancia Mínima de Enfoque    20 cm.
Magnificación Máxima 1:6,5
Accesorios  Parasol y bolsa
Mont. Disp. : M 4/3

- Definición en exterior.                                                                                                    Detalles en Metodología ►

f 1:2,2  - f 1:2,8 - f 1:4

Distancia: 25 m.
Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de DSC GH6 1.1]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 25 Mpx. - Espacio en disco: +/- 5 MB

- Definición en estudio.                                                                                                     Detalles en Metodología ►
   [Firmware de  Lumix DSC GH6 - 1.1]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

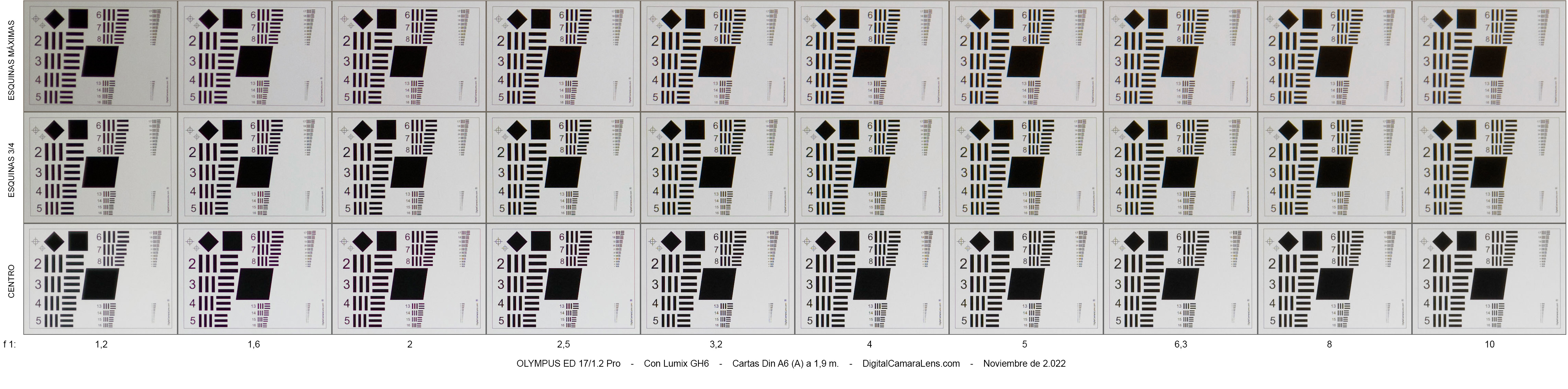

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





17 mm.




f 1:/
1,2 - 1,6 - 2 - 2,5 - 3,2 - 4 - 5 - 6,3 - 8 - 10

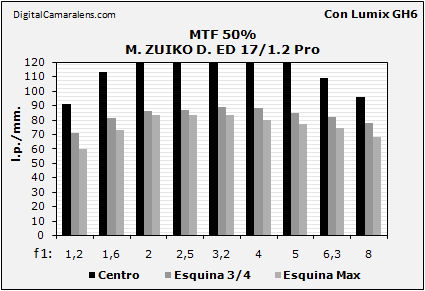

Resolución en estudio MTF50%  (Valor óptimo teórico 111 l.p./mm.)                             Detalles en Metodología ►

Diafragmas

f 1:/

 1,2 1,6 2 2,5 3,2 4 5 6,3 8
Centro



 91 113 124 133 136 131 120 109 96
Esquina 3/4   71 81 86 87 89 88 85 82 78
Esquina Max   60 73 83 83 83 80 77 74 68

Comentarios.-
- Curvatura de plano de foco razonablemente corregida.
- Se aprecia un ligero desplazamiento de foco a f 1:1,6 que se corrige a f 1:2.
- No se aprecia un nivel de astigmatismo significativo.

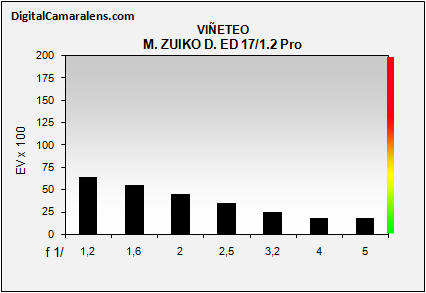

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 1,2 1,6 2 2,5 3,2 4 5
Valores

%

 64 55 45 35 25 18 18
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
17 mm. 3 m. -0,19 -

Comentarios Distorsión Geométrica
Excelente rendimiento sin ningún tipo de corrección.
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 1,2 1,6 2 2,5 3,2 4 5 6,3 8

Valores

%

 - 0,36 0,28 0,19 0,17 0,25 0,28 - -

Amplitud fringe

    r  r  r  r  r  r  r  r  r

                       Índices de referencia
                       ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                       a: amplia |  m: media  |  r: reducida

Valoración de ACs Longitudinales.                                                                  Detalles en Metodología ►

f 1:/

 1,2 1,6 2 2,5
R 47 32 27 26
G 50 21 26 28
B 55 37 28 27

* Muestreo de carta centro previa al mosaico en Línea 2 vertical con promedio de 3 px. y 3 mediciones.

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
 17 mm. a f 1:2 0,8 s. 0,9 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: cero

Como todos los objetivos Pro de Olympus el enfoque manual se puede hacer por dos vías:
- por la máquina.
- por desplazamiento del anillo de MF hacia el cuerpo de la máquina. En este caso al encajar la mecánica con la helicoidal se produce un ligero cambio de foco si estábamos muy cerca del mismo. En todo caso el foco mecánico es más directo, tiene un horquillado más estrecho por lo que se ve la transición antes.
- Resistencia al sol frontal (Flare)
Comportamiento correcto en este apartado. Ver Galería.

- Coma

Recortes al 100% de esquina extrema (Júpiter)

f 1:1,2  -  ISO 1.600  -  0,4 S.

f 1:1,2  -  ISO 800  -  0,8 S.

f 1:1,4  -  ISO 800  -  1 s.


Galería reducida.
Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de DSC GH6 1.1]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,6, Detalle 25.
Tamaño 25 Mpx. - Espacio en disco: +/- 5 MB
Descarga de originales. Si clicas la miniatura se descargará la foto a tamaño completo.
* Hay que valorar que ninguna foto tiene ningún tipo de corrección incrustada en el .raw
f 1:2,5 a m. f 1:4 a  m. f 1:2,8 a 18 m.
f 1:2,8 a 9 m. f 1:2,8 a 25 m. f 1:2 a 20 m.
f 1:2 a 20 m. f 1:4 a 20 m. f 1:2 a 50 m.
f 1:4 a 50 m. f 1:2 a 18 m. f 1:1,2 a 1,3 m. (foco en hoja)


- Evaluación.

La evaluación que se puede hacer de este objetivo es de excelente con algún "fleco" en el rendimiento óptico que, según su uso, no es preocupante.

Y esto es lo que hemos podido ver en una prueba resumida con la mayor resolución de este sistema y sin ningún tipo de maquillaje por software. Por último el p.v.p.r. en estos días es de 1.300 €.

A favor :
- Nitidez global notable holgado, en la zona central y esquinas 2/3 excelente, sea por valores MTF como por reproducción de color (ACs longitudinales).
- Astigmatismo y viñeteo reducidos.
- Distorsión geométrica muy controlada.
- Construcción y acabados excelentes.

Mejorable:
- ACs laterales en cuanto valor y magnitud pero de fringes reducidos.
- Coma.
- Ligero desplazamiento de foco desde f 1:1,6 que se corrige a f 1:2


PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  8,75 (50%)
Aberraciones Cromáticas Laterales 5 (12.5%)
Viñeteo 9 (12.5%)
Distorsión Geométrica 10 (12.5%)
Color 8,5 (12.5%)
Media Óptica 8,44 (60%)
Versatilidad 7 (13%)
Construcción 10 (13%)
Relación Valor/Coste 7 (13%)

Nota Media

8,18
