NIKKOR AF-S  24-70/2.8 G ED
 ______________________________________________________________________________________________________________________

Junio de 2.012
Septiembre de 2.014
Enero de 2.019
Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque  ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D800 + D600 + Z7 ____________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

Nikon D600
24 mm. a f 1:5,6 - f 1:8 35 mm. a f 1:5,6 - f 1:8
50 mm. a f 1:5,6 - f 1:8 70 mm. a f 1:5,6 - f 1:8

Nikon D800
24 mm. a f 1:5,6 - f 1:8 35 mm. a f 1:5,6 - f 1:8
50 mm. a f 1:5,6 - f 1:8 70 mm. a f 1:5,6 - f 1:8


Distancia: 25 m. para 24, 35 y 50 mm. y 45 m. para los 70 mm.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Nikon D800 - 2.0.7] | Medición: Matricial.
Procesado de .JPGs.-
Con A.C.R. Todos los ajustes estándares excepto enfoque: Cantidad 65, Radio 0,8 y Detalle 25
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 36 Mpx. - Espacio en disco: de  a  MB

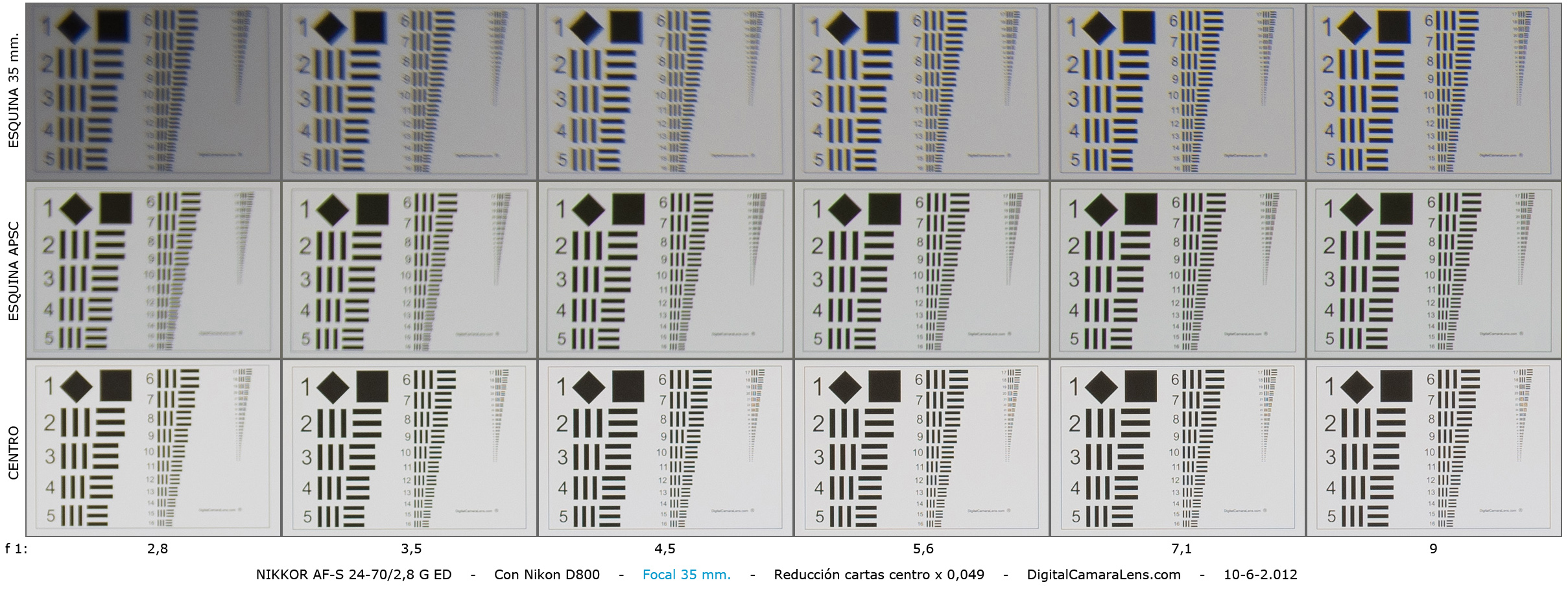

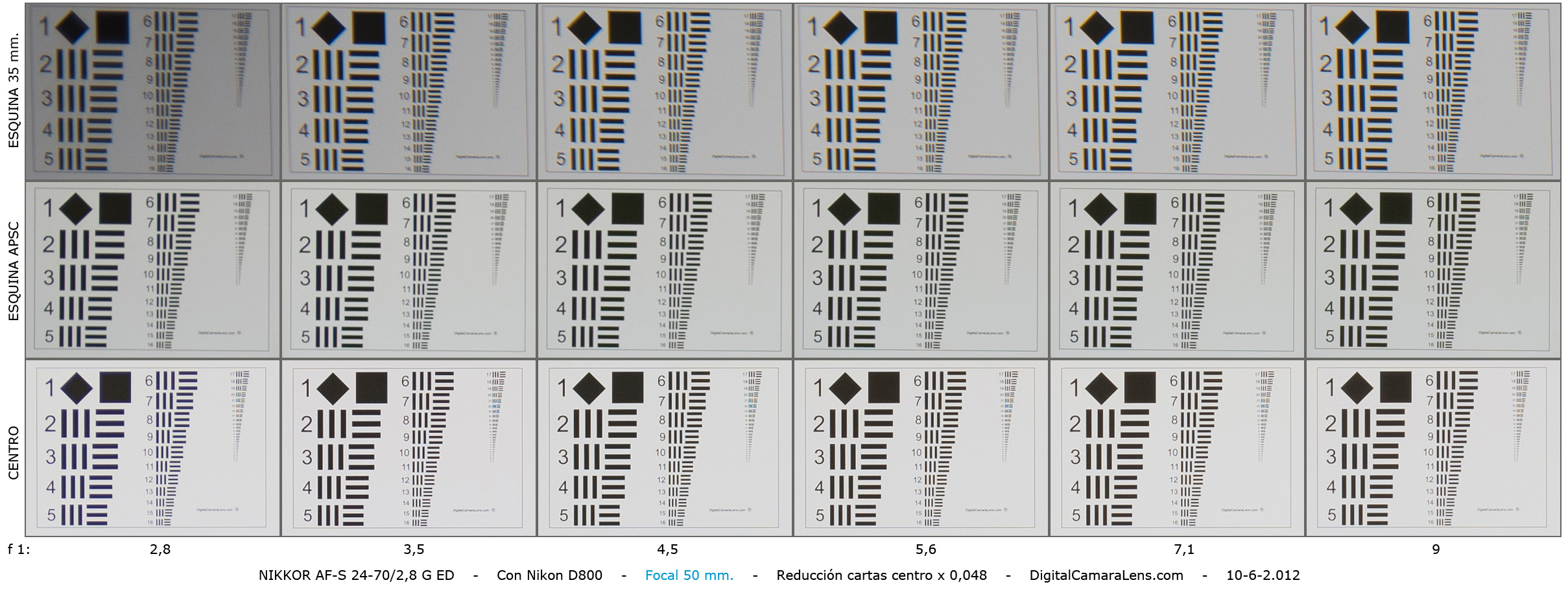

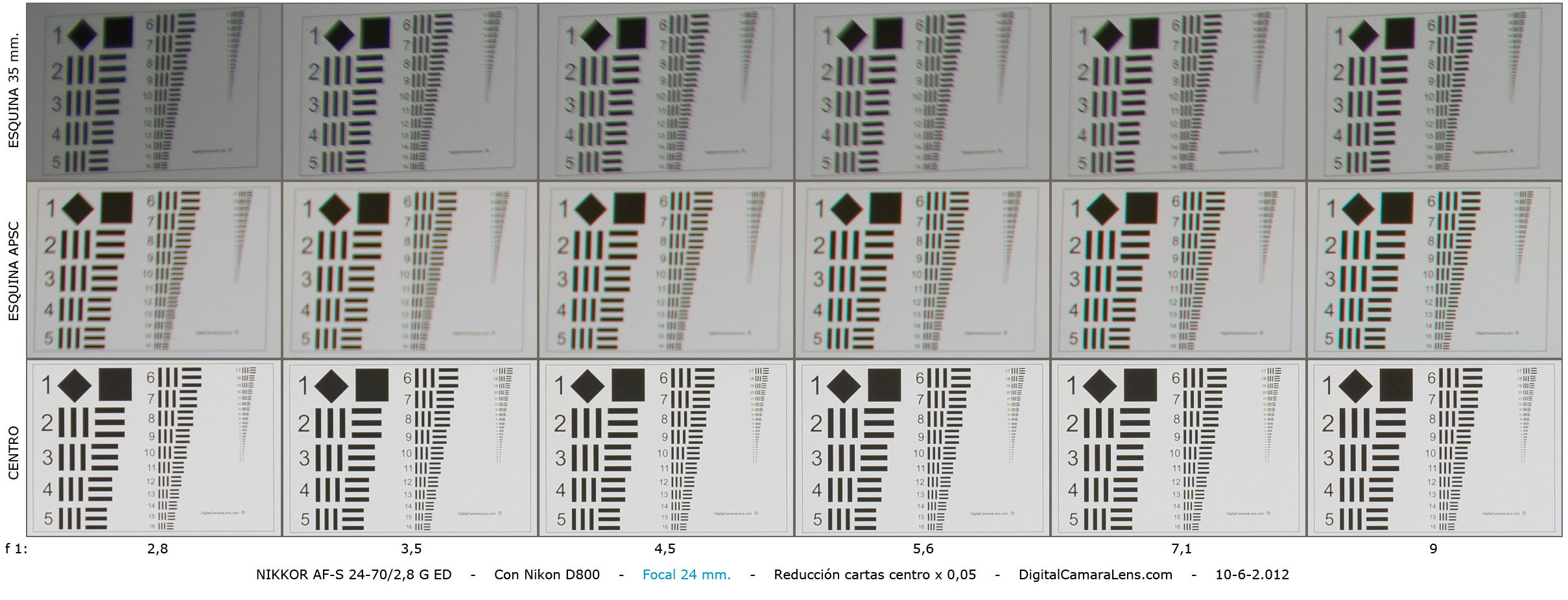

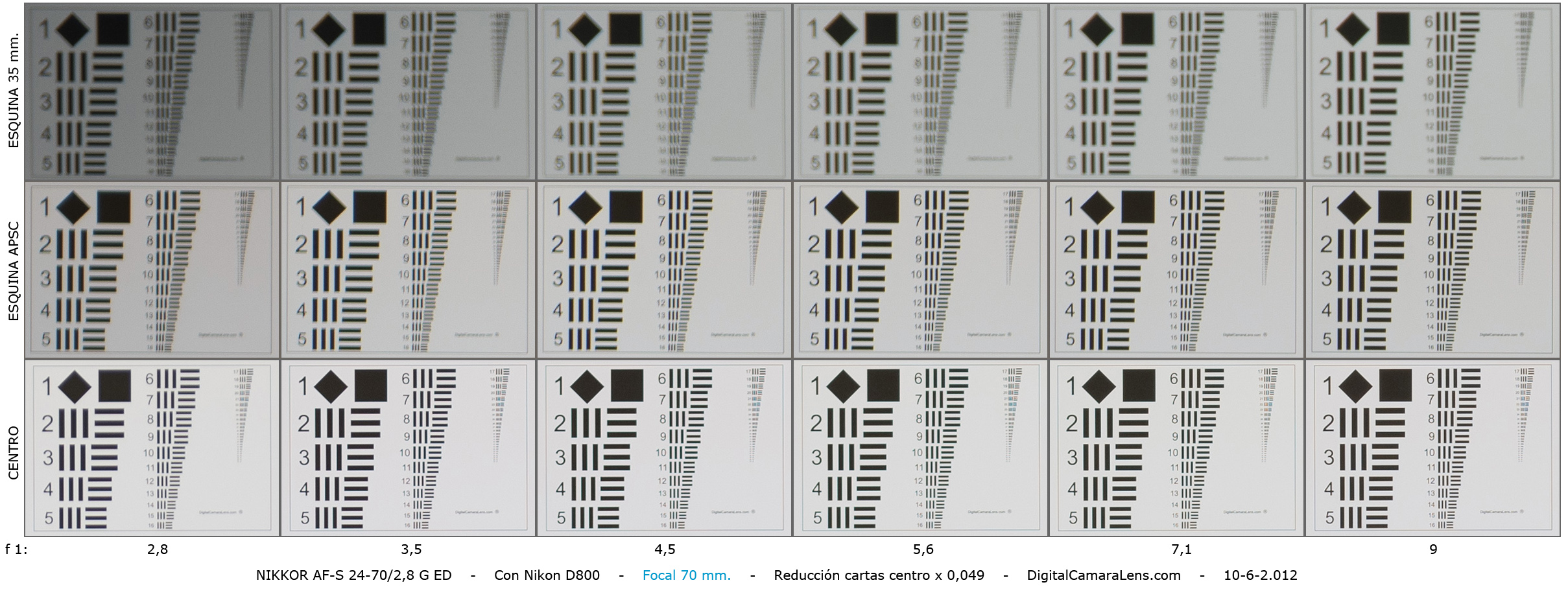

- Definición en estudio.  Nikon D800

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►


Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





24 mm.

35 mm.

50 mm.

70 mm.



f 1:/

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

- Definición en estudio.  Nikon D600

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►


Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





24 mm.

35 mm.

50 mm.

70 mm.



f 1:/

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

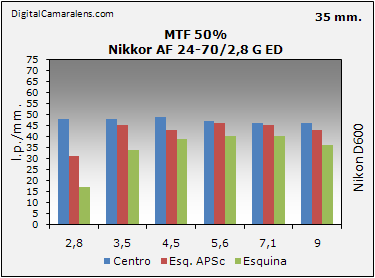

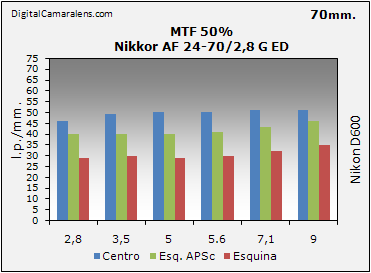

Resolución en estudio MTF50%  Nikon D600                                                                Detalles en Metodología ►

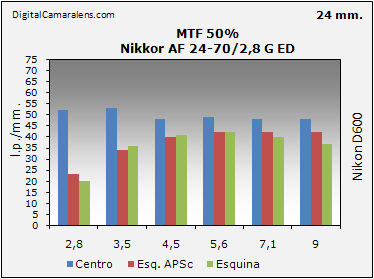

24 mm. 2,8 3,5 4,5 5,6 7,1 9
Centro 52 53 48 49 48 48
Esq. APSc 23 34 40 42 42 42
Esquina 20 36 41 42 40 37
35 mm. 2,8 3,5 4,5 5,6 7,1 9
Centro 48 48 49 47 46 46
Esq. APSc 31 45 43 46 45 43
Esquina 17 34 39 40 40 36

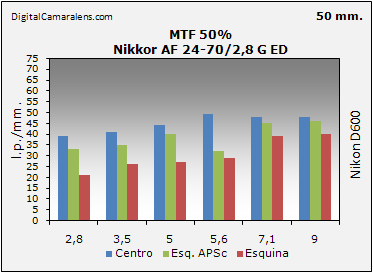

50 mm. 2,8 3,5 5 5,6 7,1 9
Centro 39 41 44 49 48 48
Esq. APSc 33 35 40 32 45 46
Esquina 21 26 27 29 39 40
70 mm. 2,8 3,5 5 5.6 7,1 9
Centro 46 49 50 50 51 51
Esq. APSc 40 40 40 41 43 46
Esquina 29 30 29 30 32 35

* Clasificado como zoom todo-terreno según el perfil y evolución de la curvatura de plano focal .

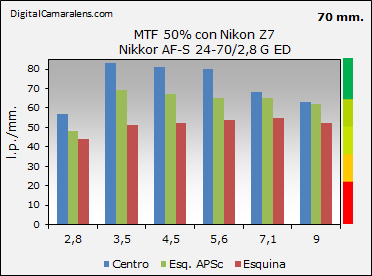

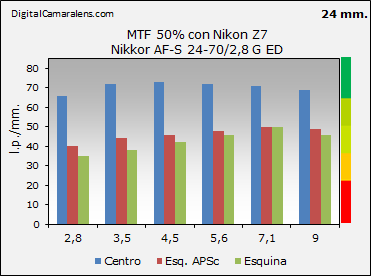

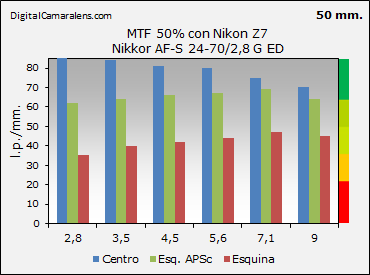

Resolución en estudio MTF50%  Nikon Z7 (Valor óptimo teórico 77 l.p./mm.)           Detalles en Metodología ►
 [Firmware de Nikon Z7- C 1.02 ]


24 mm. 2,8 3,5 4,5 5,6 7,1 9
Centro 66 72 73 72 71 69
Esq. APSc 40 44 46 48 50 49
Esquina 35 38 42 46 50 46

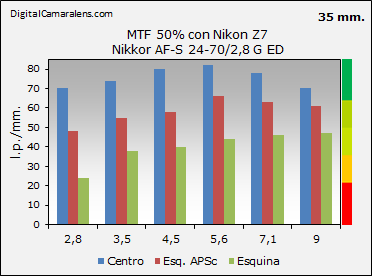

35 mm. 2,8 3,5 4,5 5,6 7,1 9
Centro 70 74 80 82 78 70
Esq. APSc 48 55 58 66 63 61
Esquina 24 38 40 44 46 47


50 mm. 2,8 3,5 4,5 5,6 7,1 9
Centro 87 84 81 80 75 70
Esq. APSc 62 64 66 67 69 64
Esquina 35 40 42 44 47 45
70 mm. 2,8 3,5 4,5 5,6 7,1 9
Centro 57 83 81 80 68 63
Esq. APSc 48 69 67 65 65 62
Esquina 44 51 52 54 55 52

* Clasificado como zoom todo-terreno según el perfil y evolución de la curvatura de plano focal .

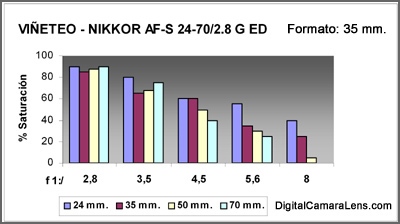

- Viñeteo                                                                                                                                Detalles en Metodología ►


Focales

f 1:/

 2,8 3,5 4,5 5,6 8
24 mm.

%

 90 80 60 55 40
35 mm. % 80 65 60 35 25
50 mm. .% 87 67 60 30 5
70 mm. % 90 75 40 25 -
 100 % = 1 EV



- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist. m.

 % Inversión
24 mm. 2,5 -2,58 Apreciable
28 mm. 3 -0,87 Ligera
35 mm. 3,5 -0,32 Muy ligera
50 mm. 4 +0,97 "
70 mm. 5 +0,65 "
- Aberraciones Cromáticas.   Nikon D800                                                                      Detalles en Metodología ►



Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9 Amplitud
24 mm. % 0,17 0,14 0,14 0,14 0,14 0,17 Media
35 mm. % 0,25 0,25 0,27 0,25 0,23 0,20 Media
50 mm. % 0,18 0,18 0,18 0,18 0,18 0,18 Baja
70 mm. % 0 0 0 0 0 0 -

Valoración ACs laterales por focal y abertura.

Índices de referencia:
 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente

- Aberraciones Cromáticas.   Nikon D600


Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
24 mm. . 0,19 0,14 0,14 0,14 0,14 0,14
35 mm. . 0,28 0,22 0,22 0,19 0,19 0,19
50 mm. . 0,14 0,19 0,19 0,19 0,16 0,16
70 mm. 0 0 0 0 0 0

- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
24 mm. 0,9 0,9
70 mm. 0,9 0,9
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: ninguno
