Nikkor 20/2.8 AF-D
___________________________________________________________________________________________________________________________   8 de Abril de 2.024

PRUEBA ABREVIADA

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con Nikon D610________________________________________________________________________________________________________________________________


En esta prueba vamos a ver un objetivo histórico, un angular compacto y sofisticado en su tiempo, hace ya treinta años. Se trata de la evolución del Nikkor 20/2.8 AF con características D. En este modelo se acortó la distancia mínima de enfoque y se mejoraron un par de lentes obteniendo un mejor rendimiento en los bordes de la imagen.

Cuando vamos a probar un 20 mm. afamado sobre un sensor actual debemos estar preparados para noticias poco halagüeñas, en este caso habrá de todo. La unidad de prueba, como tantas otras, viene de la vitrina de ocasión de Casanovafoto y se ha hecho con la veterana
Nikon D610, veterana en muchos aspectos pero 100% válida para estas y otras pruebas.

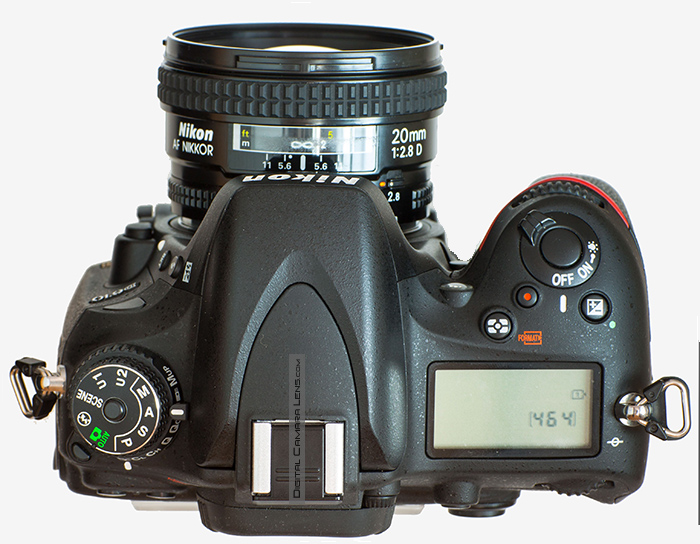

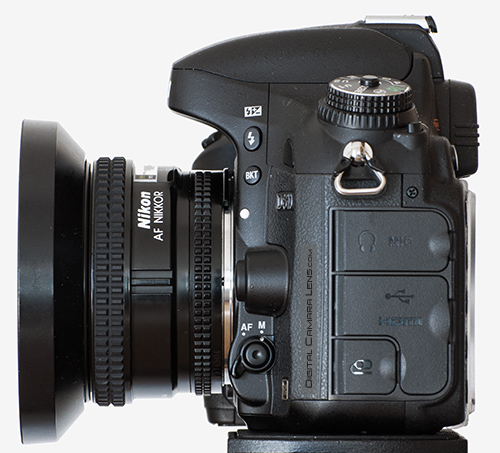

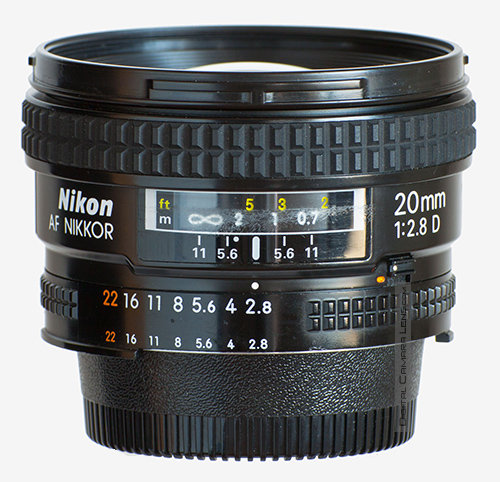

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.







Características Constructivas y Acabados - Inspección Exterior

Anunciado - Inicio comercialización: 1.994

Chasis: metal

Exterior: metal-caucho.

Bayoneta: aluminio anodizado, acabado notable.

Elementos telescópicos: ninguno.

Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

Anillo enfoque manual: directo sobre helicoidal. Ajustes laterales y longitudinales razonables en base al estado de la unidad. Horquillado de enfoque manual estrecho.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal no rota.

Parasol: circular.

Ventana de distancia: Si.


Unidad probada: usada, estado 4/5.



CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen 35 mm.
Peso  260 gr.
Dimensiones L = 43 mm.
D = 69 mm.
Tamaño del Filtro  62 mm.
Construcción   12 Elementos
  9 Grupos
Láminas en el diafragma 7
Ángulo de visión Horizontal en 35 mm. 94º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque    30 cm.
Magnificación Máxima 1:8
Accesorios Parasol
Mont. Disp. : Nikon F

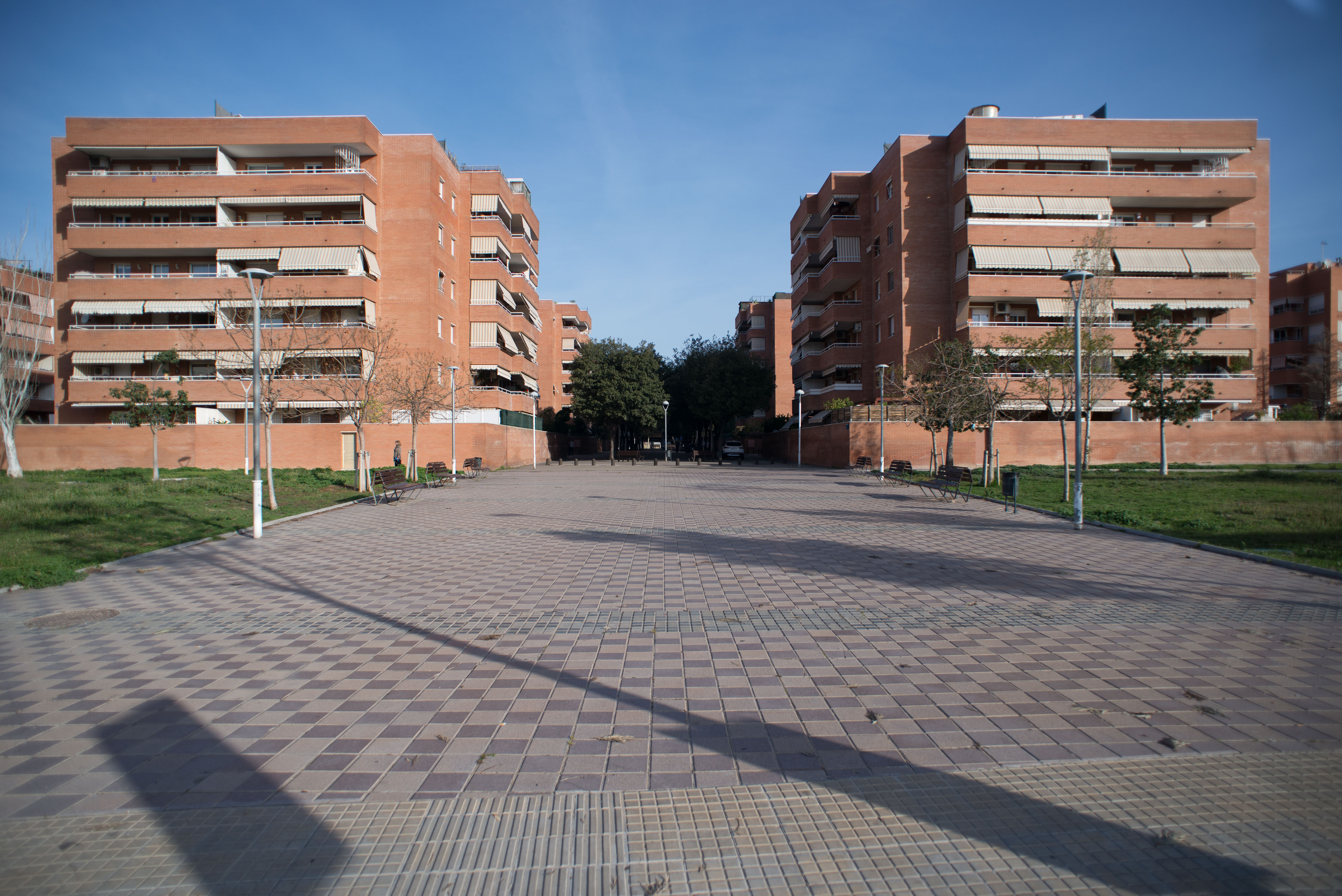

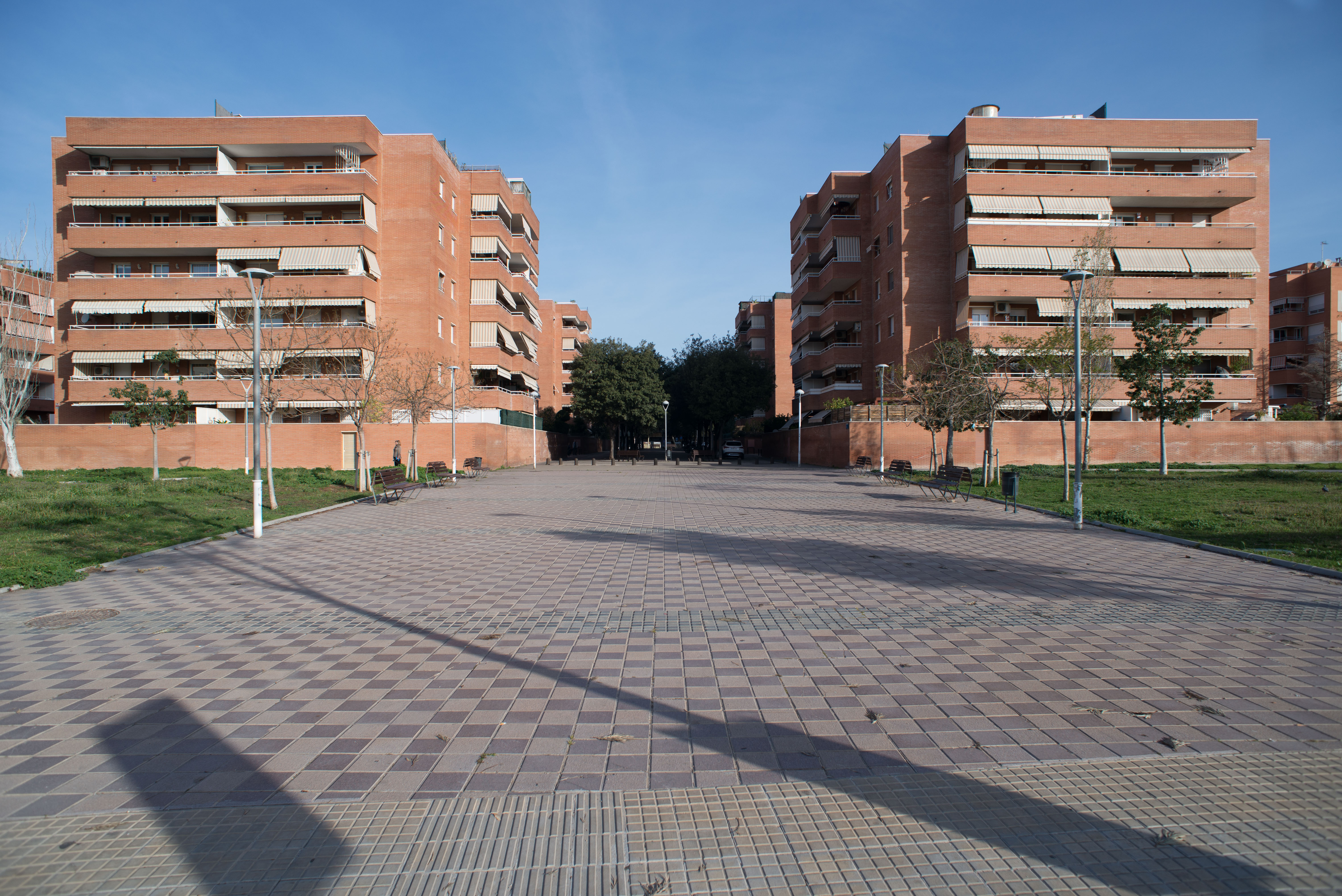

- Definición en exterior
.                                                                                                    Detalles en Metodología

20 mm. a  f 1:4  -  f 1:5,6 - f 1:8


Distancia: 25 m.

Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de Nikon D610 - C 1.01 - L 2.009]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 55, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: 5 MB



- Definición en estudio.
                                                                                                    Detalles en Metodología

[Firmware de Nikon D610 - C 1.01 - L 2.009]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

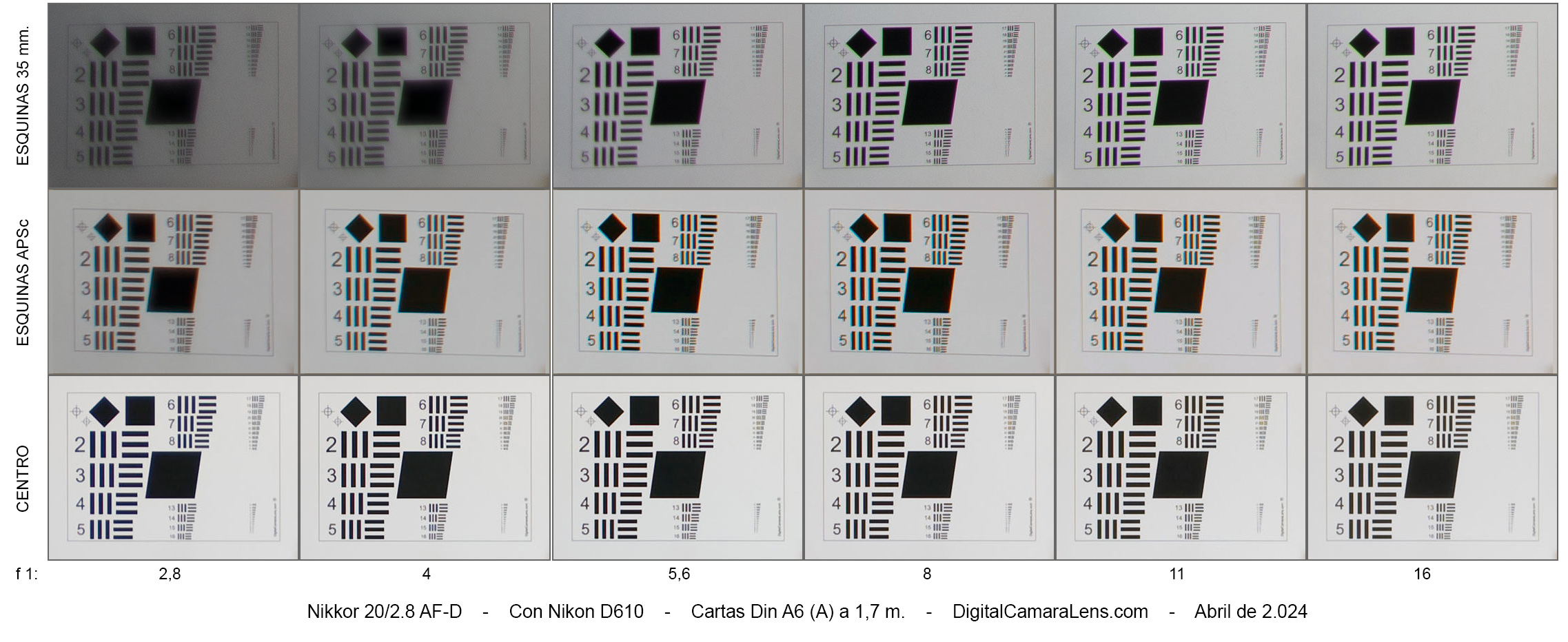

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





20 mm.




f 1:/

2,8 - 4 - 5,6 - 8 - 11 - 16

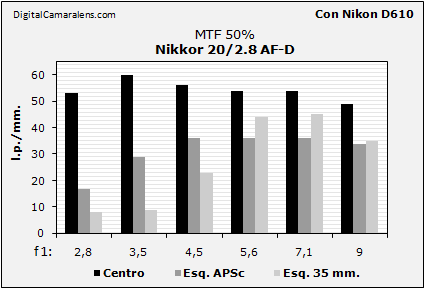

Resolución en estudio MTF50%
(Valor óptimo teórico 56 l.p./mm.)                              Detalles en Metodología

Diafragmas

f 1:/

2,8 3,5 4,5 5,6 7,1 9

Centro



53 60 56 54 54 49

Esquina APSc

  17 29 36 36 36 34

Esquina 35 mm.

  8 9 23 44 45 35

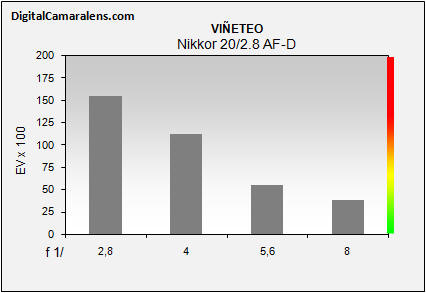

- Viñeteo
.                                                                                                                              Detalles en Metodología



Diafragmas

f 1:/

2,8 4 5,6 8
Valores

%

155 113 55 38
Tipo de viñeteo: radial
100% Sat. = 1 Ev


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
.raw 2,5 m. -1,81 Apreciable
Perfil 2,5 m. +0,73 -


.raw



Con perfil activado

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

2,8 4 5,6 8 11 16

Valores

%

0 0,08 0,19 0,14 0,14 0,11

Amplitud

  a a m r r r

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                               a: amplia |  m: media  |  r: reducida


Valoración de ACs Longitudinales.
Detalles en Metodología

f 1:/

2,8 4 5,6
R 33 30 38
G 33 35 32
B 70 45 32

* Muestreo de carta centro en Línea 2 vertical con promedio de 3 px. y 3 mediciones.


- Enfoque y Fotometría.

Detalles en Metodología

Focal

De d.m.e. a infinito

De infinito a d.m.e.
 20 mm. 0,7 s. 0,7 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: cero.

Dada el reducido recorrido de la helicoidal el objetivo enfoca muy rápido y con el ruido habitual del motor de estas cámaras.

Comportamiento a reflejos frontales (flare).-
Mejorable, ver muestras.


- Evaluación.
La evaluación global que se puede hacer de este objetivo, dentro de su tipología y edad y visto sobre un sensor actual, es de aprobado holgado con los apartados mejorables que hemos visto.

Dado tu tamaño y peso es un modelo aconsejable para su uso en los dos formatos más populares.

A favor :
- Buen contraste centro-esquina desde su máxima abertura.
- Construcción, acabados y agrado de uso excelentes.

Mejorable:
- AC laterales y longitudinales, estas últimas hasta f 1:4.
- Comportamiento al sol frontal.
- Distorsión contenida pero con inversión apreciable.



Galería reducida.
Con Nikon D610
Nueve muestras representativas del rendimiento de campo, todas grabadas en formato .raw procesados con ACR CS6 donde se ajusta:
- Perfil personalizado del modelo.
- WB, exposición y foco en [
Cantidad 50, Radio 0,5 y Detalle 25].
La miniatura es el link de descarga de la foto completa. En las fotos de comportamiento a los reflejos el tamaño es de 1.800x.

f 1:8 f 1:8 f 1:8
f 1:8 f 1:8  f 1:4
f 1:5,6 f 1:8 f 1:11

PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  5,5 (50%)
Aberraciones Cromáticas Laterales 5 (12.5%)
Viñeteo 7,5 (12.5%)
Distorsión Geométrica 7 (12.5%)
Color 8 (12.5%)
Media Óptica 6,19 (60%)
Versatilidad 7 (13%)
Construcción 8 (13%)
Relación Valor/Coste 8 (13%)

Nota Media

6,70
