NIKKOR AF-S 18-35/3,5-4,5 G ED
______________________________________________________________________________________________________________________



31 Diciembre 2.014
19 de Mayo de 2.019


Partes de la Página

Definición en Estudio
Viñeteo
Distorsión
A. Cromáticas
Enfoque

PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

ANÁLISIS

|    EVALUACIÓN

Con Nikon D600 y Nikon Z7_______________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología

18 mm. a f 1:8 24 mm. a f 1:8
28 mm. a f 1:8 35 mm. a f 1:8


Distancia: 25 m.

Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Nikon D600 - C 1.01 - L 1.009]
Medición: Matricial. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 40, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: de 5 a 7 MB
*** En esta ocasión, dadas las fechas he puesto solo los f 1:8 ya que las sombras profundas no dejan ver las esquinas bien.



- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología


Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





18 mm.

24 mm.

28 mm.

35 mm.



f 1:/

3,5 - 4,5 - 5,6 - 7,1 - 9

3,5 - 4,5 - 5,6 - 7,1 - 9

4,5 - 5,6 - 7,1 - 9

4,5 - 5,6 - 7,1 - 9

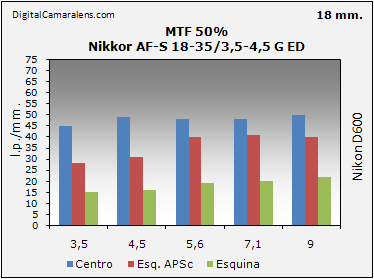

Resolución en estudio MTF50%
(Nikon D600) (* Máx. Teórica 56 l.p./mm)             Detalles en Metodología


18 mm. 3,5 4,5 5,6 7,1 9
Centro 45 49 48 48 50
Esq. APSc 28 31 40 41 40
Esquina 15 16 19 20 22
24 mm. 3,5 4,5 5,6 7,1 9
Centro 47 55 56 59 57
Esq. APSc 27 29 31 36 43
Esquina 18 19 21 21 23

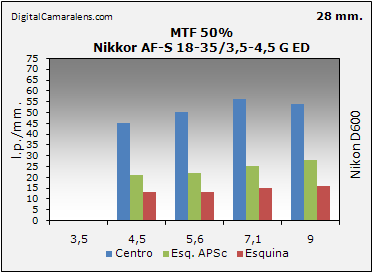

28 mm. 3,5 4,5 5,6 7,1 9
Centro - 45 50 56 54
Esq. APSc - 21 22 25 28
Esquina - 13 13 15 16
35 mm. 3,5 4,5 5.6 7,1 9
Centro - 42 54 52 50
Esq. APSc - 18 24 23 23
Esquina - 12 12 12 14

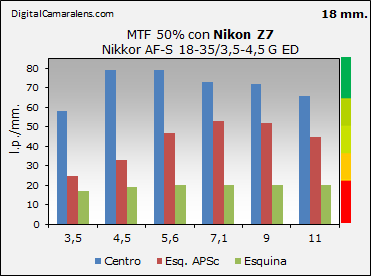

Resolución en estudio MTF50%
(Nikon Z7) (* Máx. Teórica 77 l.p./mm)                 Detalles en Metodología


18 mm. 3,5 4,5 5,6 7,1 9 11
Centro 58 79 79 73 72 66
Esq. APSc 25 33 47 53 52 45
Esquina 17 19 20 20 20 20
24 mm. 3,5 4,5 5,6 7,1 9 11
Centro 68 70 71 67 65 62
Esq. APSc 32 35 45 49 50 48
Esquina 20 23 27 28 28 27


28 mm. 3,5 4,5 5,6 7,1 9 11
Centro 74 74 74 69 66 62
Esq. APSc 26 27 28 33 37 40
Esquina 17 18 17 18 20 23
35 mm. .-. 4,5 5,6 7,1 9 11
Centro   78 78 75 69 68
Esq. APSc   24 23 24 27 28
Esquina   13 15 13 15 16

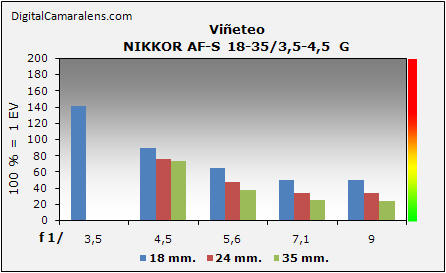

- Viñeteo
                                                                                                                                Detalles en Metodología





Focales

f 1:/

3,5 4,5 5,6 7,1 9
18 mm.

%

141 89 64 50 50
24 mm. % - 76 47 34 34
35 mm. .% - 73 37 25 24

Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                    Detalles en Metodología

Focales

Dist.

% Inversión
18 mm. 2 m. -2,55 Reducida
24 mm. 2,5 m. -1,46 "
28 mm. 2,5 m. -0,90 "
35 mm. 3,5 m. -0,88 "



Muestra gráfica del valor máximo.


18 mm. a 2 m. |  -2,55%


- Aberraciones Cromáticas.                                                                                              Detalles en Metodología



Focales

f 1:/

3,5 4,5 5,6 7,1 9 Amplitud
18 mm. . 0,14 0,14 0,17 0,17 0,17 Reducida
24 mm. . - 0,11 0,11 0,11 0,11 "
28 mm. . - 0,06 0,06 0,06 0,06 "
35 mm.   - 0,06 0,06 0,08 0,08 media

Valoración de ACs laterales por focal y abertura.

Índices de referencia:
 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente


- Enfoque                                                                                             Detalles en Metodología


Focales

De d.m.e. a infinito

De infinito a d.m.e.
18 mm. 0,8 0,9
35 mm. 0,9 0,9
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: 0

Dada la tipología del zoom se desenvuelve bien en este apartado. El enfoque manual es algo escueto en amplitud de arqueo y no tiene seguro de final de recorrido en ambos sentidos.

Enfoque con Nikon Z7.-
En AF-S los tiempos que invierte son prácticamente iguales, aún con el reset en la repetición de foco al mismo motivo, el ruido al hacer foco es un poco audible. En AF-C el funcionamiento es más fino, sea en el reset como en ruido.
- Ver generalidades.
