Nikkor 18/2.8 AF-D
_________________________________________________________________________________________________________________________  16 de Abril de 2.024

PRUEBA ABREVIADA

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con Nikon D610________________________________________________________________________________________________________________________________


En esta prueba vamos a ver un objetivo histórico, un ultra-angular compacto de la serie Premium que se comercializaba a mediados de los 90´s. La construcción y acabados de la serie los hacen fácilmente reconocibles por el acabado micro-rugoso de la superficie del barrilete. Entre éllos podemos citar algunos como el NIKKOR 20-35/2,8 AF-D, NIKKOR 180/2,8 AF-D IF ED, etc..

El objetivo estaba dotado de los últimos avances ópticos de aquellos años por lo que dentro de sus trece lentes ya incorpora las de tipo asférico, un aspecto que como veremos, afectó a la trayectoria de la distorsión geométrica. La CPU ya transmitía datos de foto y telemetría para el correcto funcionamiento de los flashes a partir de la
Nikon F90.

Dada su focal estos modelos son perfectamente útiles hoy en día en los dos formatos de sensores, si no somos exigentes en las esquinas con los de formato completo.

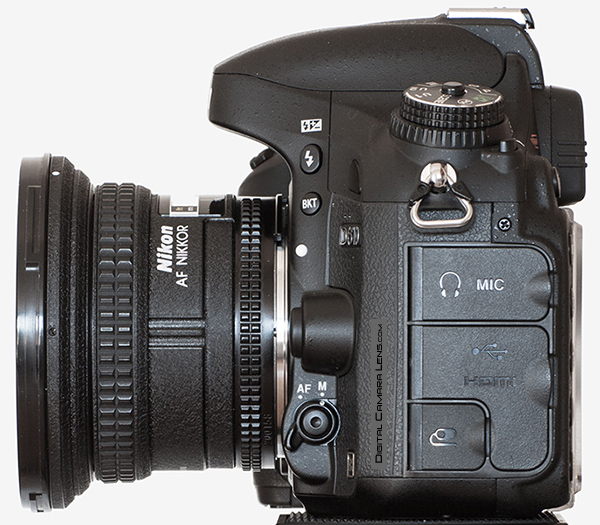

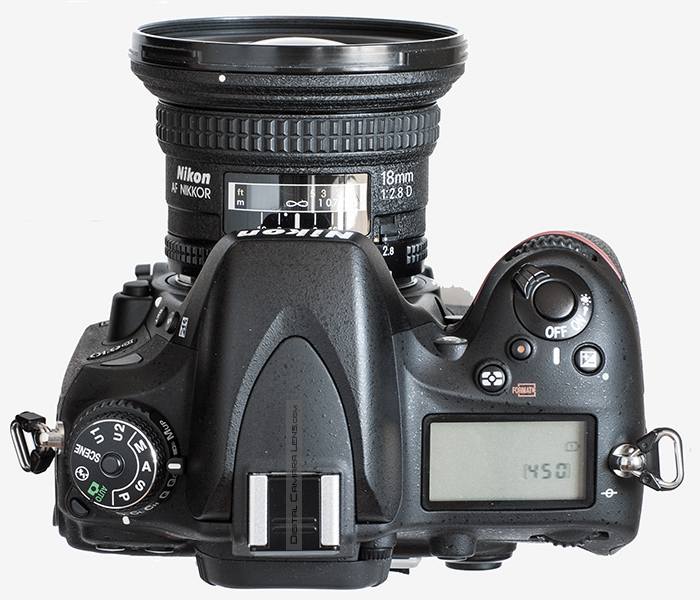

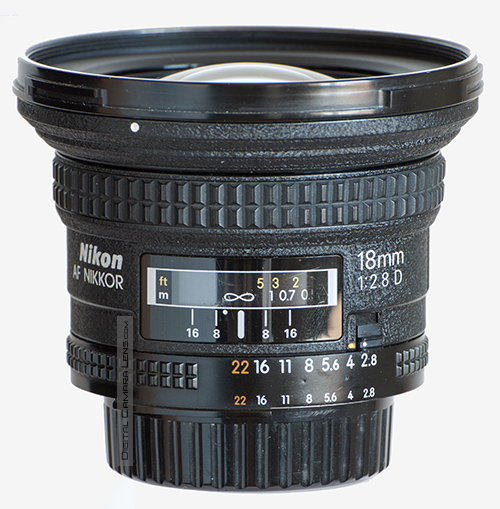

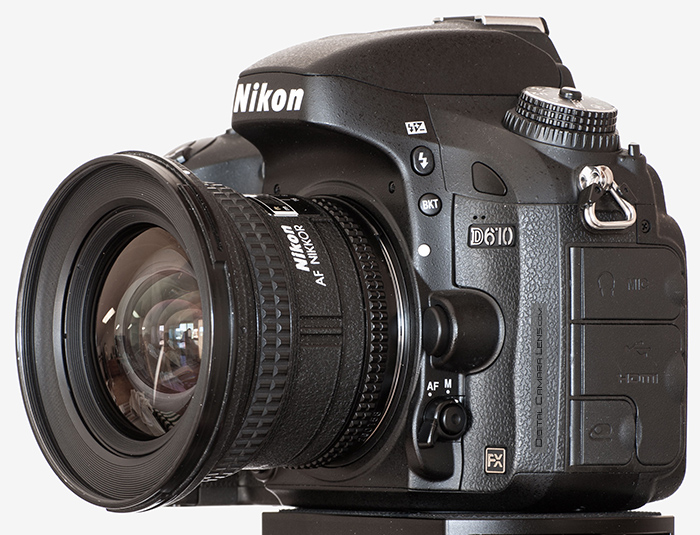

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.





Características Constructivas y Acabados - Inspección Exterior

Anunciado - Inicio comercialización: 1.993

Chasis: metal

Exterior: metal.

Bayoneta: aluminio anodizado, acabado notable.

Elementos telescópicos: ninguno.

Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

Anillo enfoque manual: directo sobre helicoidal. No tiene embrague ni posibilidad de enfocar a mano en modo AF. No tiene seguro de final de carrera. Ajustes laterales y longitudinales correctos. Horquillado de foco muy estrecho.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal no rota.

Parasol: de pétalos.

Ventana de distancia: Si tiene.


Unidad probada: usada, estado 4/5.



CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen 35 mm.
Peso  385 gr.
Dimensiones L = 58 mm.
D = 82,1 mm.
Tamaño del Filtro 77 mm.
Construcción 13 Elementos
10 Grupos
Láminas en el diafragma  7
Ángulo de visión Horizontal en 35 mm. 100º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque 25 cm.
Magnificación Máxima 1:9,1
Accesorios  Parasol
Mont. Disp. : Nikon F

- Definición en exterior
.                                                                                                    Detalles en Metodología

18 mm. a  f 1:4  -  f 1:5,6  -  f 1:8


Distancia: 25 m.

Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de Nikon D610 - C 1.01 - L 2.009]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 55, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: 5 MB



- Definición en estudio.
                                                                                                    Detalles en Metodología

[Firmware de Nikon D610 - C 1.01 - L 2.009]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

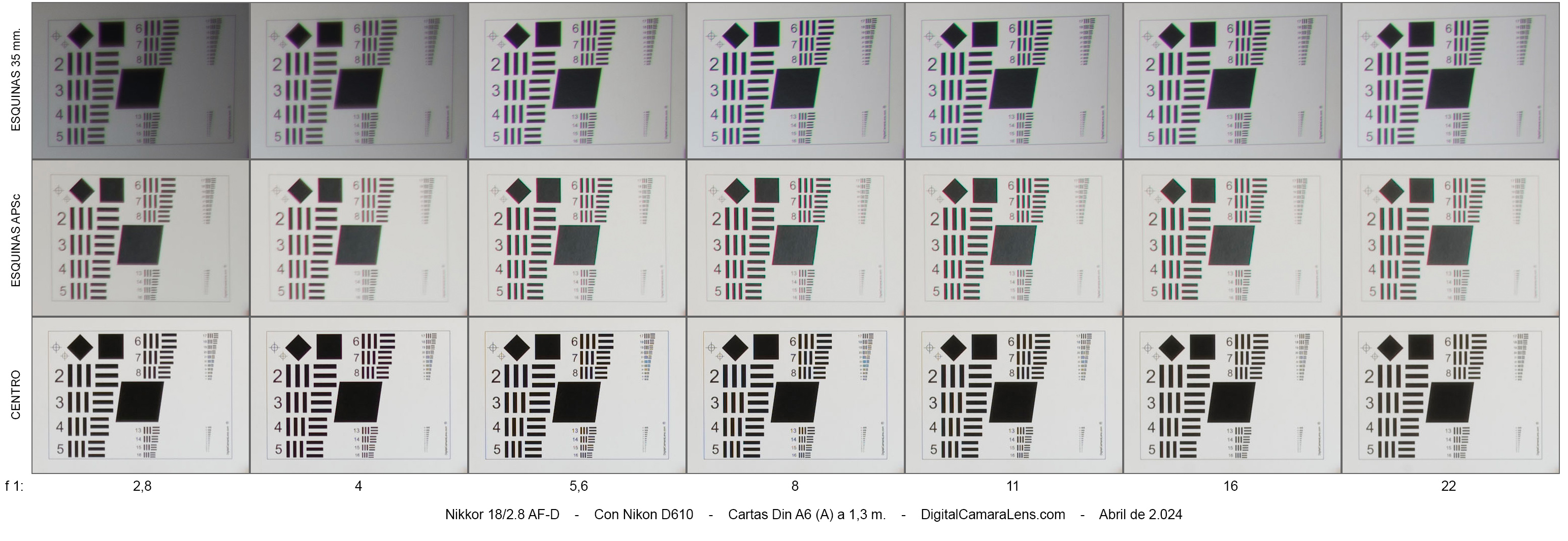

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





18 mm.





f 1:/

2,8 - 4 - 5,6 - 8 - 11 - 16 - 22

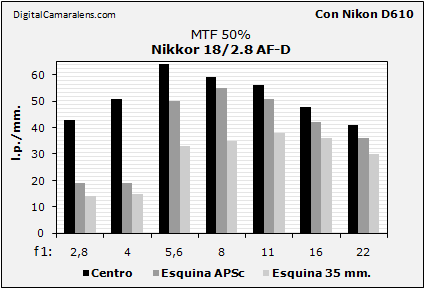

Resolución en estudio MTF50%
(Valor óptimo teórico 56 l.p./mm.)                              Detalles en Metodología

Diafragmas

f 1:/

2,8 4 5,6 8 11 16 22

Centro



43 51 64 59 56 48 41

Esquina APSc

  19 19 50 55 51 42 36

Esquina 35 mm.

  14 15 33 35 38 36 30

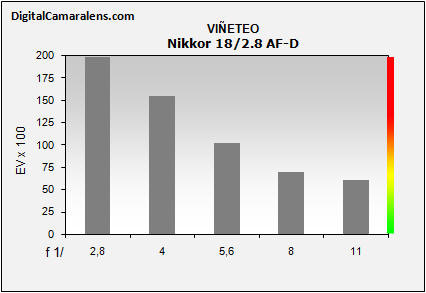

- Viñeteo
.                                                                                                                              Detalles en Metodología



Diafragmas

f 1:/

2,8 4 5,6 8 11
Valores

%

199 155 102 69 61
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev

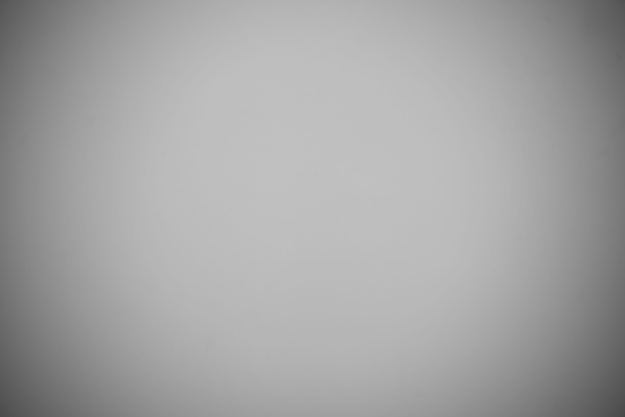

Probeta de f 1:4


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
18 mm. 1,8 m. -2,72 Apreciable

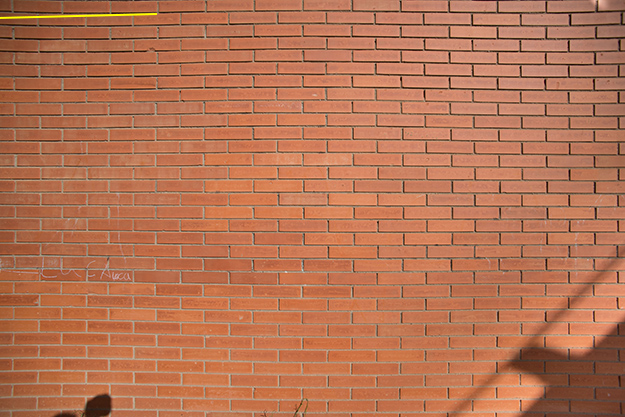

Probeta de .raw a f 1:5,6 con inversión de cálculo marcada.



Probeta a f 1:5,6 con perfil incrustado

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

2,8 4 5,6 8 11 16 22

Valores

%

0,17 0,17 0,11 0,19 0,17 0,17 0,17

Amplitud

  a a m m m m m

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                               a: amplia |  m: media  |  r: reducida


Valoración de ACs Longitudinales.
Detalles en Metodología

f 1:/

2,8 4 5,6
R 47 39 39
G 41 33 35
B 38 38 31

* Muestreo de carta centro en Línea 3 vertical con promedio de 3 px. y 3 mediciones.


- Enfoque y Fotometría.

Detalles en Metodología

Focal

De d.m.e. a infinito

De infinito a d.m.e.
 18 mm. 0,7 s. 0,7 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: cero

Dada al focal y el recorrido de la helicoidal el objetivo enfoca muy rápido y con el ruido habitual del sistema AF-D.


Comportamiento a reflejos frontales (flare).-
Muy mejorable , ver muestras.


- Evaluación.
La evaluación global que se puede hacer de este objetivo, dentro de su tipología y edad y visto sobre un sensor actual, es de aprobado holgado con los apartados mejorables que hemos visto.

Dado tu tamaño y peso es un modelo aconsejable para su uso en los dos formatos más populares.

A favor :
- Buen contraste en el centro desde su máxima abertura. En las esquinas extremas también pero se ven empañadas por un elevado viñeteo y un nivel de ACs laterales importante.
- Construcción, acabados y agrado de uso excelentes.

Mejorable:
- AC laterales, tanto en las esquinas de 35 mm. como en las APSc.
- Comportamiento al sol frontal.
- Distorsión, además de una inversión apreciable.
- Viñeteo inicial elevado con insuficiente reducción en el diafragmado.



Galería reducida.
Con Nikon D610
Trece muestras representativas del rendimiento de campo, todas grabadas en formato .raw procesados con ACR CS6 donde solo se ajusta:
- WB, exposición y foco en [
Cantidad 50, Radio 0,5 y Detalle 25].
La miniatura es el link de descarga de la foto completa. En las fotos de comportamiento a los reflejos el tamaño es de 1.900x.
f 1:8 f 1:11 f 1:8
f 1:8 f 1:8  f 1:8
f 1:4 f 1:8 f 1:2,8
f 1:5,6 f 1:4 f 1:5,6

f 1:8

PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  6 (50%)
Aberraciones Cromáticas Laterales 4 (12.5%)
Viñeteo 6 (12.5%)
Distorsión Geométrica 5,5 (12.5%)
Color 8 (12.5%)
Media Óptica 5,94 (60%)
Versatilidad 7 (13%)
Construcción 9 (13%)
Relación Valor/Coste 7 (13%)

Nota Media

6,55
