NIKKOR AF-S 105/1.4 E ED
 ____________________________________________________________________________________________________________________________   6 de Julio de 2.026
REVISIÓN ABREVIADA

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con Nikon Z8____________________________________________________________________________________________________________________________________

Este artículo es una revisión del análisis que se hizo hace cerca de ocho años sobre una Nikon D610. La motivación ha venido por tres vías:
- volver a comprobar su rendimiento óptico tras esos años del primer análisis.
- ver como funciona su sistema de enfoque AF-S en la Nikon Z8.
 - valorar el diferencial global respecto al Nikkor Z 135/1.8 S Plena que hemos visto hace poco, como UNA alternativa a foto de retrato de esta tipología.

El modelo se sigue comercializando, está en catálogo del fte. y el p.v.p.r. actual es de 2.900 Euros.

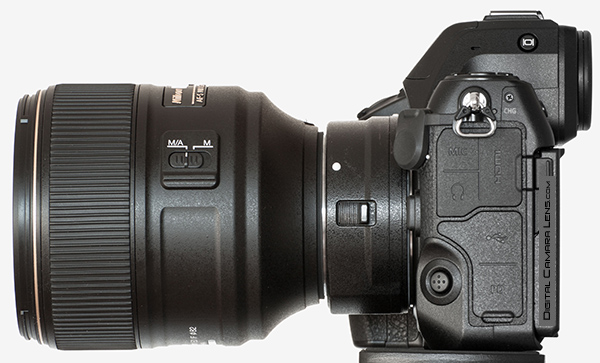

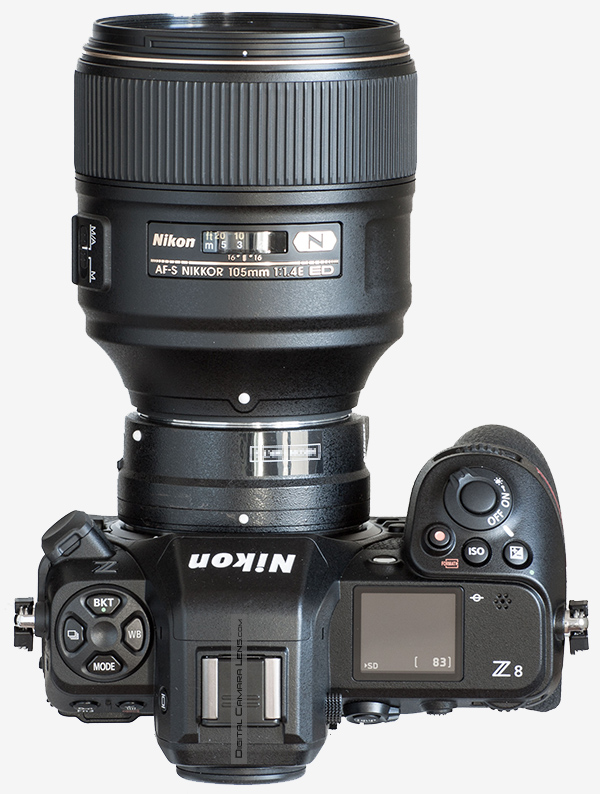

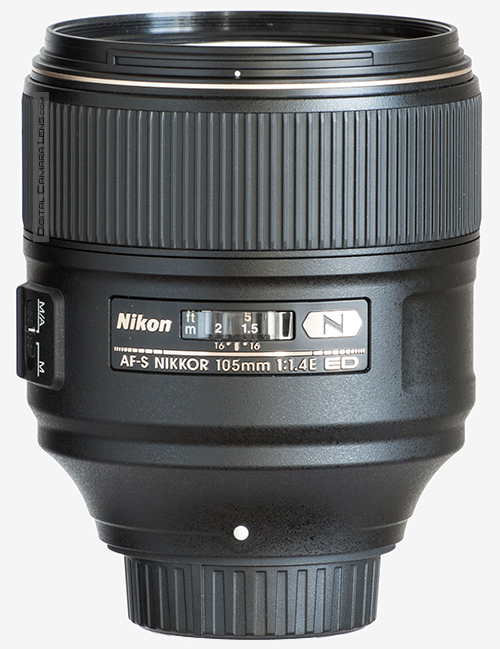

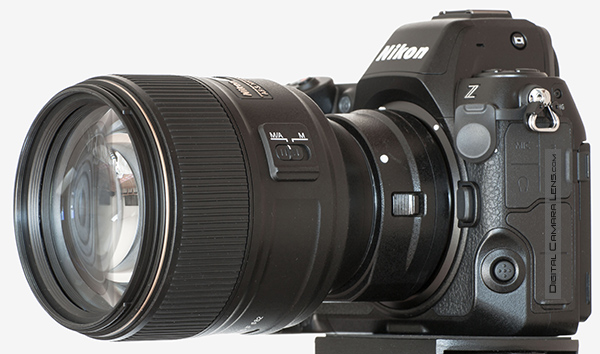

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.





Características Constructivas y Acabados - Inspección Exterior

Anunciado - Inicio comercialización: 2.016 - 2.017

 Chasis: metal-plástico

 Exterior: plástico termoestable.

 Bayoneta: aluminio anodizado, acabado excelente.

 Elementos telescópicos: ninguno.

 Aislamiento externo: con junta de caucho tórica y túnel interno de desplazamiento de pupila.

 Anillo enfoque manual: Tiene embrague y posibilidad de enfocar a mano en modo AF. Tiene seguro de final de carrera. Ajustes laterales y longitudinales correctos. Arqueo de foco estrecho a pesar de una reducción de giro 3/1

Tipo de enfoque: interno por grupo delantero, el elemento frontal no rota. La configuración de tramos de enfoque por la Nikon Z8 no se puede establecer.

 Parasol: circular de serie.

 Ventana de distancia: Si tiene.

 Estabilización: -



CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen 35 mm.
Peso  985 gr.
Dimensiones L = 106 mm.
Ø = 94,5 mm.
Tamaño del Filtro  82 mm.
Construcción   14 Elementos
  9 Grupos
Láminas en el diafragma  9 red.
Ángulo de visión Horizontal en 35 mm. 23,1º
Aberturas Max. = 1,4
Mín. = 16
Distancia Mínima de Enfoque   100 cm.
Magnificación Máxima x 0,13
Accesorios  Bolsa blanda y parasol
Mont. Disp. : F

- Definición en interior.                                                                                                     Detalles en Metodología ►
f 1:1,4 f 1:1,8 f 1:2,5


Distancia: 3,65 m. - Leds a 2,3 m. detrás del punto de enfoque.
 Fotometría: Corrección necesaria procesado del .RAW  [Firmware de Nikon Z8 - C 3.10]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,5 Detalle 25.
Descarga de originales.-
Si clicas la abertura se descargará el original.
Tamaño 45 Mpx. - Espacio en disco: +/- 6 MB

 Finalidad/Posiciones del bodegón u

- Definición en estudio.                                                                                                     Detalles en Metodología ►
   [Firmware de Nikon Z8 - C 3.10 ]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

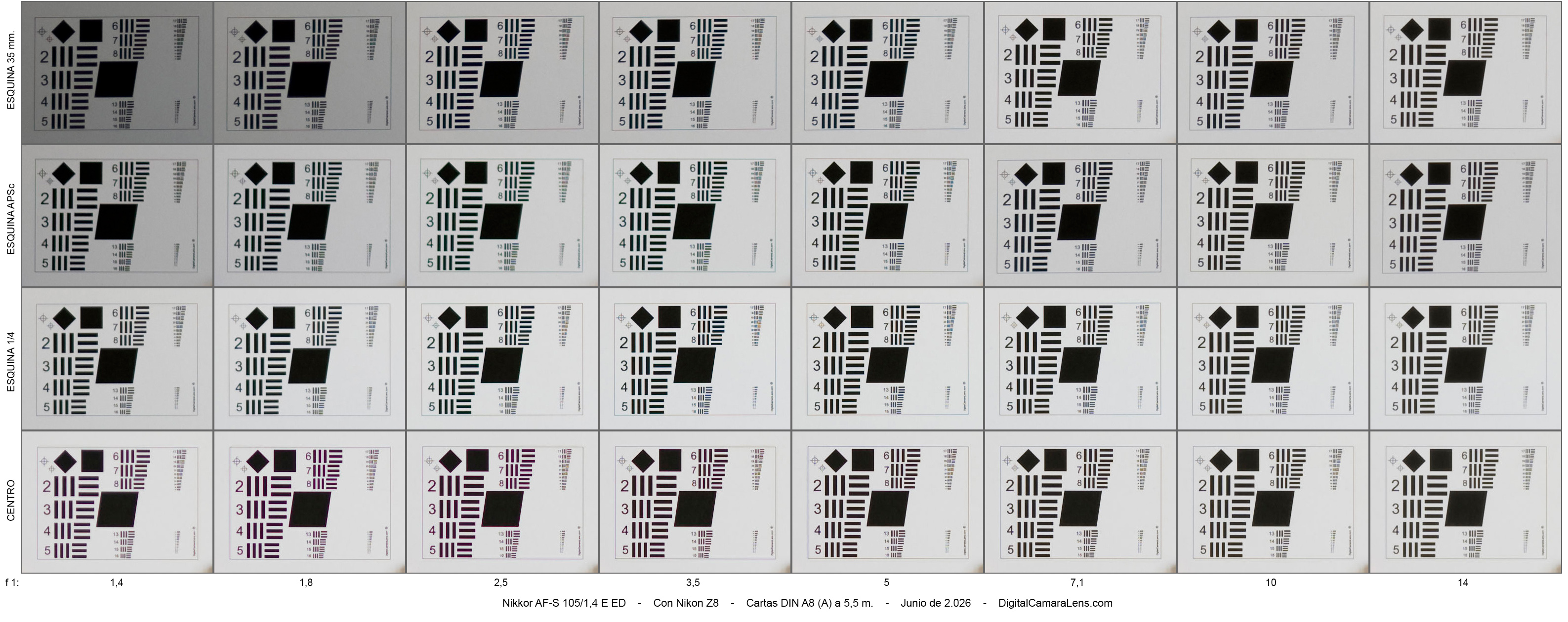

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





105 mm.




f 1:/

1,4 - 1,8 - 2,5 -3,5 - 5 - 7,1 - 10 - 14


Resolución en estudio MTF50%  (Valor óptimo teórico 76 l.p./mm.)                              Detalles en Metodología ►

Diafragmas

f 1:

 1,4 1,8 2,5 3,5 5 7,1 10 14
Centro



 68 73 76 76 74 73 69 60
Esquina 1/4   45 43 61 74 75 70 66 60
Esquina APSc   37 37 36 48 61 63 61 57
Esquina 35 mm.   36 35 42 42 42 56 61 54

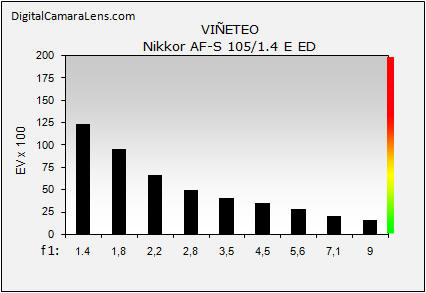

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 1,4 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9
Valores

%

 124 96 66 49 41 35 28 20 16
Tipo de viñeteo: radial
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
105 mm. 5 m. +0,55 -
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:

 1,4 1,8 2,5 3,5 5 7,1 10 14

Valores

%

 - - 0,04 0 0 0 0 0

Amplitud

   - - r r r r r r

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                               a: amplia |  m: media  |  r: reducida

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Abertura

De d.m.e. a infinito

 De infinito a d.m.e.
 a f 1:3,5 0,7 s. 0,7 s.
Valores en segundos.

Consistencia: correcto.
Precisión: correcto.
Micro-ajustes necesarios: cero.

El objetivo enfoca suficientemente rápido, más que en la DSLR con la que se probó en su día, y en silencio. El horquillado de enfoque manual es muy reducido  por lo que, en enfoques finos a su máxima abertura, lo hace crítico.

Valoración de ACs Longitudinales.                                                                  Detalles en Metodología ►

f 1:

 1,4 1,8 2,5 3,5
R 56 54 50 48
G 35 24 28 35
B 55 54 44 35
* Muestreo de carta centro en Línea 3 vertical con promedio de 3 px. y 3 mediciones.
f 1:1,4

Comentarios.-
En la tabla anterior podemos ver el canal  verde con los valores muy bajos. Como es habitual en muchos teleobjetivos de esta tipología el enfoque está desplazado detrás del plano. En la probeta de escalera los veréis resaltar en los bordes traseros de alto contraste.

- Respiración de foco.                                                                                                       Detalles en Metodología ►
n.p.

- Comportamiento con fuentes de luz intensas y directas (Flare).
n.p.

- Coma.
Moderado.


- Evaluación.
 La evaluación que se puede hacer de este objetivo es de notable dado el compromiso óptico, de construcción, tamaño y por tanto de portabilidad.

El perfil de plano focal que hemos visto, no los valores del mismo, está más cercano al Nikkor Z 85/1.2 S por lo que de establecer una alternativa tendríamos que pensar más en este que en Z 135/1.8 Plena. En todo caso una vez más se pone de relieve las mejoras ópticas que se han logrado con los sistemas ópticos no retrofoco sobre sistemas CSC. Principalmente en la AC longitudinal y lateral.

A favor :
- Nitidez en la zona central notable desde plena abertura.
- Viñeteo y distorsión geométrica muy contenidos.
- Aberraciones cromáticas laterales correctamente controladas.
- Bokeh suave y progresivo.
- Construcción, acabados y uso excelentes.
- Enfoque suave, silencioso y preciso con la Nikon Z8. Aunque no tan rápido como los Z actuales.

Mejorable:
- AC longitudinal elevada hasta f 1:3,5 con ligero desplazamiento de foco.


PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  8 (50%)
Aberraciones Cromáticas Laterales/Long. 8/4 (12.5%)
Viñeteo 9 (12.5%)
Distorsión Geométrica 9,5 (12.5%)
Color 8,5 (12.5%)
Media Óptica 8,13 (60%)
Versatilidad 5 (13%)
Construcción 9 (13%)
Relación Valor/Coste 4 (13%)

Nota Media

7,22
