En esta prueba vamos a ver la funcionalidad y rendimiento de este accesorio, un accesorio único y muy especial.

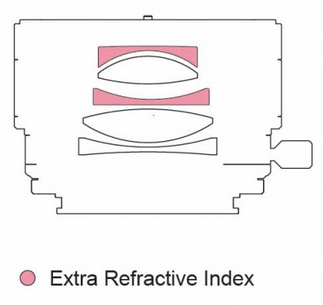

Desde el punto de vista óptico y funcional se trata de un tele-convertidor con factor de multiplicación de X1,4. Funciona con ópticas del sistema Reflex en máquinas Sony A aprovechando el diferencial de distancia de registro para incorporar una articulación mecánica que permite desplazar el nuevo círculo de imagen sobre el sensor de forma vertical y oblicua. Con éllo nos permite poder usar un objetivo convencional como si fuera un descentrable en sentido axial pero no en basculación.

El rango de desplazamiento es de 10 mm. en ambos sentidos +/-. También permite la rotación 360º con cliks de 45º para el desplazamiento lateral u oblicuo a 45º. Para dicha función dispone de:

- un anillo central que, previo desbloqueo con un pin giratorio, sube o baja el objetivo y grupo óptico del TC.
- desbloqueando el giro (botón en la zona inferior izquierda de la foto) permite girar el conjunto en clicks de 45º.

El producto está bien construido y acabado. En la zona interna de proyección está revestido de fibra de poliester por la técnica de flocado. No posee juntas de caucho en las bayonetas y el acabado de éstas es de nivel medio. La corredera de desplazamiento, con sistema de "cola de milano", es muy correcta, ligeramente lubricada y se mueve bien, sin holguras. Como es lógico en bajada la gravedad ayuda y en subida tendremos que ayudar un poco.

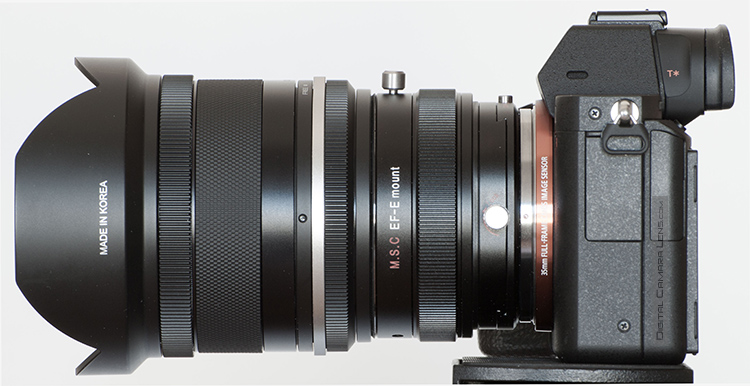

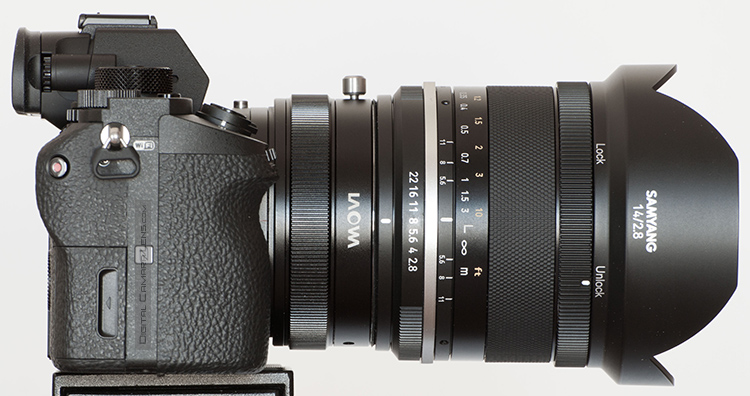

A nivel ergonómico posee dos orificios roscados para poder insertar una mini-zapata para trípode o monopie, un accesorio aconsejable si se trabaja con zapata grande ya que favorece la bajada del objetivo. Un fallo que le veo al diseño es la colocación de la bayoneta ya que si colocamos la corredera en sentido de desplazamiento vertical, la más habitual por cierto, el parasol del objetivo nos queda con las viseras grandes en los lados (ver foto).

Limitaciones.-
El producto se fabrica con montura de inserción en máquinas Sony FE y con recepción de objetivos Canon EF. Por este motivo, dado que no tiene CPU ni posibilidad de diafragmado automático, el uso queda suscrito a ópticas con montura Canon EF que posean diafragmado manual. También podemos usarlo con ópticas Nikon AF-D, Pentax K, M42, etc... previa intermediación de un adaptador a Canon EF. Solo se puede pensar en ópticas reflex por lo comentado anteriormente.

Prueba.-
En la realización de esta prueba no he dispuesto del objetivo de la marca más idóneo, eso es el Laowa 12/2,8 D-Dreamer Zero-D ya que el LAOWA 15/2 D-Dreamer Zero-D tiene un diseño específico para cámaras CSC y no entraría de ninguna forma.

Así las cosas busqué un angular de enfoque y diafragmado manual con montura Nikon o Canon y ese fue el Samyang MF 14/2.8 MkII. Empecé con el de montura Nikon el cual analicé la MTF50% con la Sony A7r II mediante adaptador pero a la hora de insertarlo en el LAOWA MAGIC SHIFT no pude debido al adaptador que tengo (contactos) por lo que tuve que reemplazarlo por uno de montura Canon EF. Por estos motivos veréis bastantes datos y gráficas, porque el planteamiento es probarlo primero en la Sony sin el LAOWA MAGIC SHIFT, después con él en posición recta y después desplazado a 5 y 10 mm.


En esta ocasión hay más gráficas de lo habitual. La prueba ha sido más larga de lo previsto ya que no disponía del Laowa 12/2,8 con montura Canon.


Resolución en estudio MTF50% (Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología ►

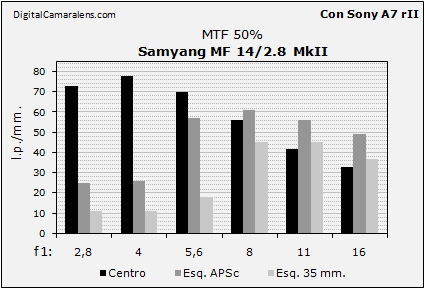

Gráfica y valores del objetivo sin Laowa M. Shift Converter

 Resolución en estudio MTF50% (Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología►

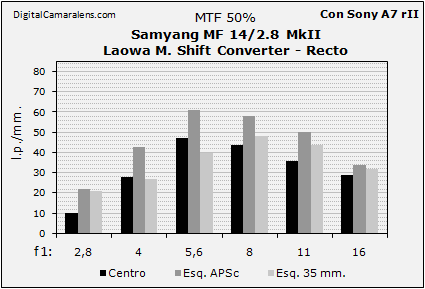

Gráfica y valores del objetivo con Laowa M. Shift Converter sin descentrado (Recto).

Comentarios.-
Viendo los valores se observa que a plena abertura el centro sufre de importantes ACs longitudinales y en las esquinas mejora de forma muy apreciable el rendimiento en los tres primeros diafragmas. Si nos centramos en f 1:8 vemos que la pérdida central se reduce y en las esquinas mantiene valores cercanos.

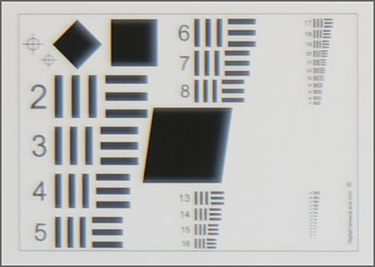

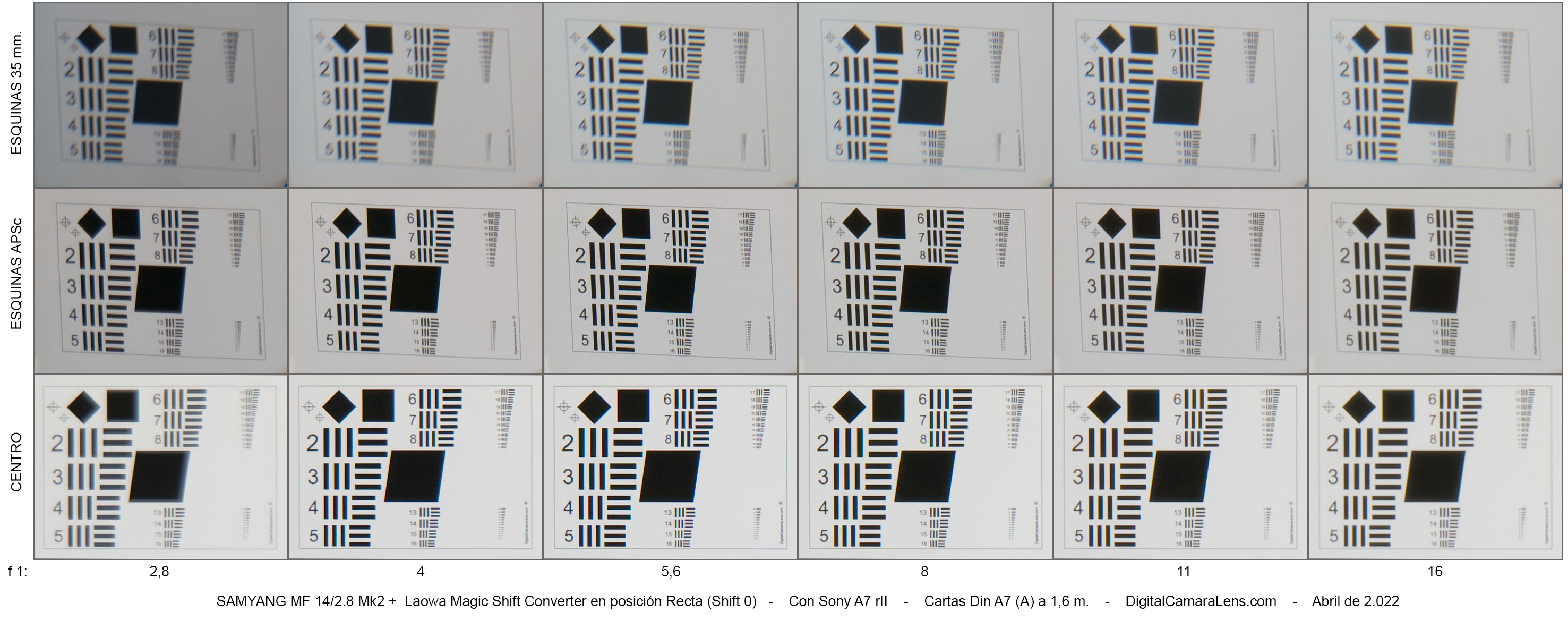

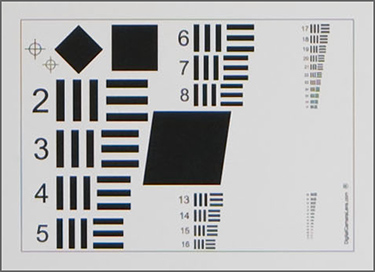

A continuación dos cartas -ajustadas a la tabla- donde se aprecian claramente las ACs longitudinales.


Ahora vamos a ver que pasa cuando descentramos a 7 y 10 mm., y lo medimos a f 1:8


Vemos que se mantiene muy bien, tanto en el centro como en las esquinas, con 7 y 10 mm. de desplazamiento.

Comentarios.-

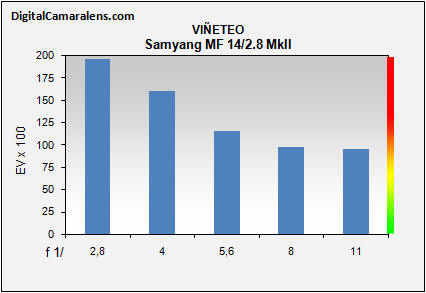

En este apartado sucede lo esperado. La ampliación del círculo de imagen reduce el viñeteo en posición recto y cuando nos acercamos a la periferia del nuevo círculo (descentrado a 10 mm.) nos volvemos a encontrar con el viñeteo. Lógicamente solo en la zona contigua por lo que para su correcta corrección en el procesado del .raw se puede aplicar un filtro de degradado neutro en la zona afectada.

- Distorsión geométrica.                                                                                                   Detalles en Metodología ►

Probeta sin Laowa M.C. Shift donde se puede apreciar la fuerte inversión de la distorsión.


                                Índices de referencia:
                                          ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                a: amplia |  m: media  |  r: reducida

Comentarios.-
La adición de ACs laterales, respecto a las nativas del objetivo, son apreciables pero evolucionan con el diafragmado de forma razonable, especialmente en amplitud.

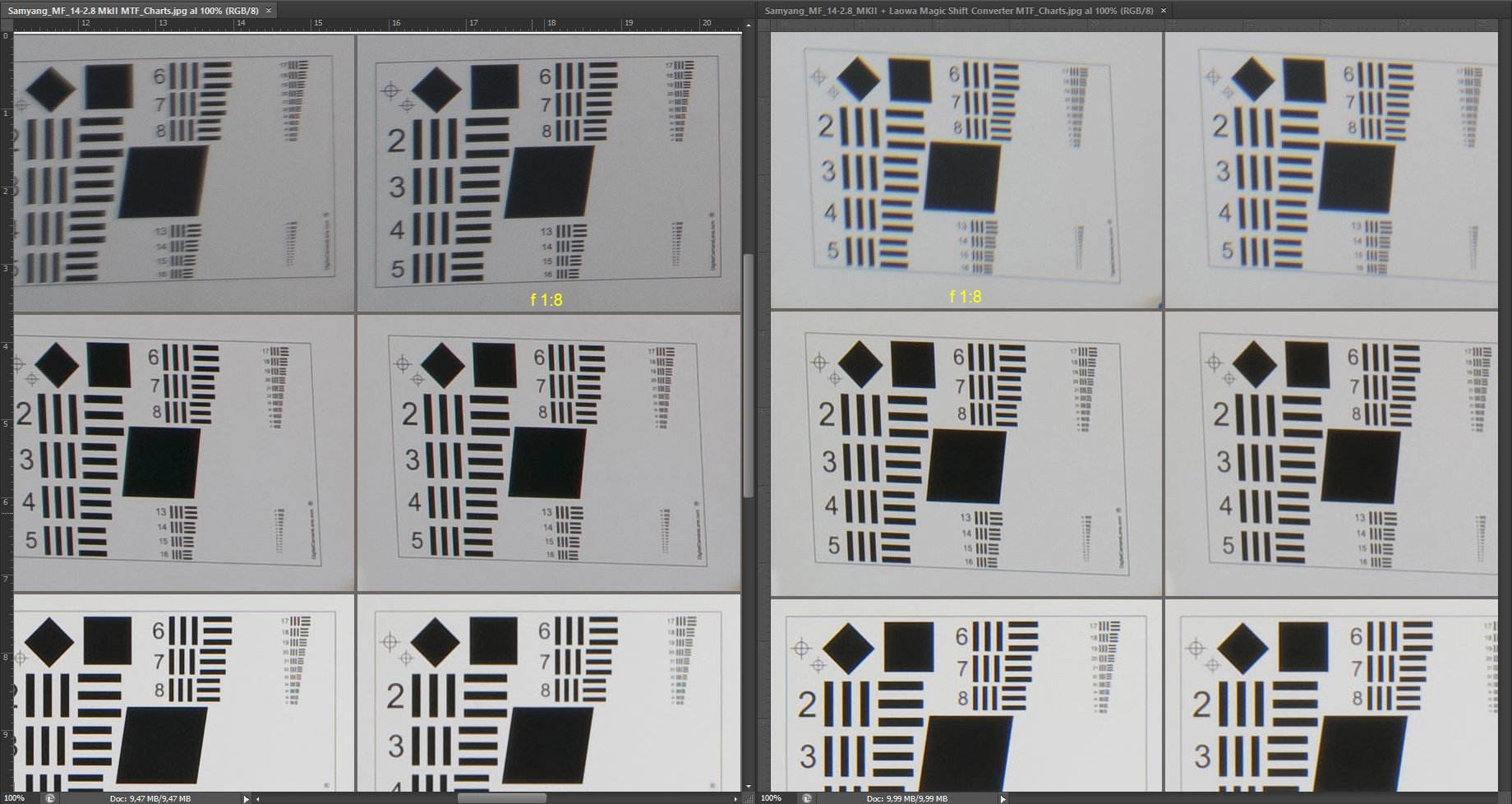

A continuación pongo una miniatura, que es el Link, donde se comparan las esquinas de 35 mm. y las APSc del Samyang MF 14/2,8 MkII sin y con el Laowa M. Shift Converter. También se puede apreciar la importante bajada de viñeteo y la trayectoria lineal de la distorsión geométrica, algo que ya hemos visto en apartado anteriores.

Ambos mosaicos están disponibles para su descarga.


- Evaluación.

Los resultados de las pruebas y la evaluación óptica de este accesorio se circunscribe a la combinación con el objetivo usado, el Samyang MF 14/2.8 MkII. A nivel genérico habrá comportamientos idénticos con otros objetivos, pero desde el punto de vista de la adición en mayor o menor medida de ACs corresponde solo a este Samyang. El motivo es que generalmente estas ampliaciones ópticas, al igual que sucede con los tele-convertidores estándar, se estudian como una continuación de uno o varios objetivos específicos y no de forma genérica.

Dicho esto, este adaptador lo veo muy interesante, más aún si existiera para otras monturas. Lo es para Sony, tanto FF como APSc, porque, además del Samyang 24/3,5 TS ED AS UMC, no existe en el mercado otro objetivo descentrable para Sony. Ni en el propio sistema ni de terceros, para Sony es una asignatura pendiente que esperemos que algún día solucione.

Este adaptador, visto con este Samyang, nos da un rendimiento más que aceptable para un uso de aficionado avanzado e incluso para algunas aplicaciones podría llegar a un uso profesional.

Como punto a tener en cuenta, con este adaptador y con cualquier otro, hay que comprobar de forma precisa el centrado, sea en posición recta como rotado y desplazado. Estamos hablando de una pieza con movimientos mecánicos que tiene que estar muy colimada ya que no admite correcciones de basculación compensatorias.



Galería: 17 muestras
