LEICA NOCTILUX M 50/1.0
__________________________________________________________________________________________________________________ 27 de Octubre de 2.024

PRUEBA ABREVIADA (1)

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con SONY A7r II________________________________________________________________________________________________________________________________


En esta prueba vamos a ver un objetivo histórico, y como todos los de este tipo lo vamos a ver en un medio para el que no se diseñó en su día. En todo caso es un ejercicio y muestra de lo que sucederá si se hace por esta vía digital con las aptitudes de lectura de los sensores actuales.

El modelo que vemos es la 3ª versión de las cuatro que se fabricaron de esta referencia desde 1.975 hasta 2.005. Hoy en día todas están descatalogados. De esta variante en concreto se fabricaron solo 600 unidades.

Desde el punto de vista de calidad constructiva poco hay que añadir a lo que sabemos de este fabricante y tipo de óptica. A nivel funcional el anillo de diafragmas tiene un movimiento perfecto aunque hubiera preferido que el esgrafiado ocupara la totalidad del mismo y el nº de diafragma estuviera anotado en la zona inferior.

El anillo de enfoque tiene una métrica marcada exacta pero su giro es algo duro, más duro que los Summicron 50/2 u otros. En este si que ocupa la totalidad del anillo.

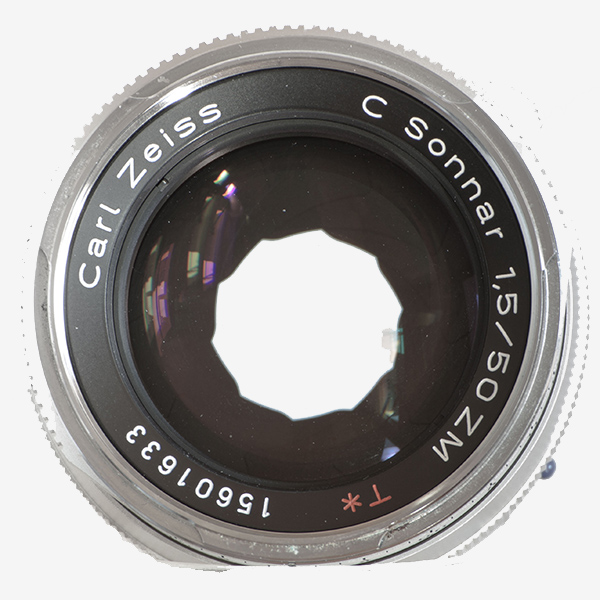

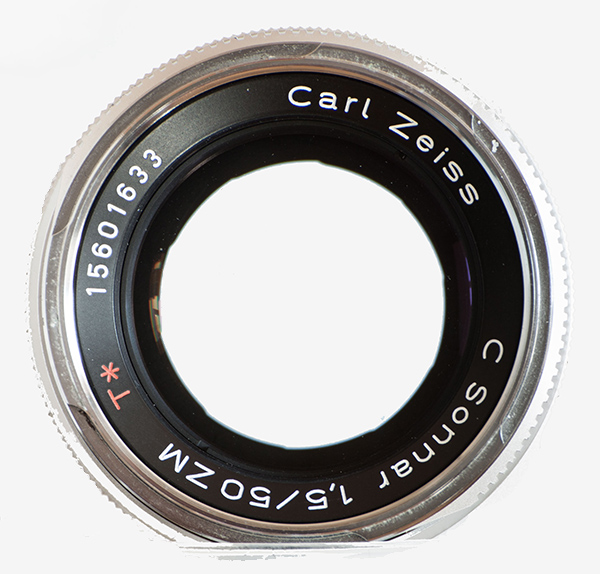

El diafragma está formado por diez láminas pavonadas semi-mate con diseño recto que a partir de f 1:2 forman las típicas estrellas  ninja y a f 1:4 están más marcadas.

Esta versión necesita un parasol de inserción mod. Ref. 12544 que una vez colocado imposibilita la colocación de la tapa frontal que es de pestañas externas.

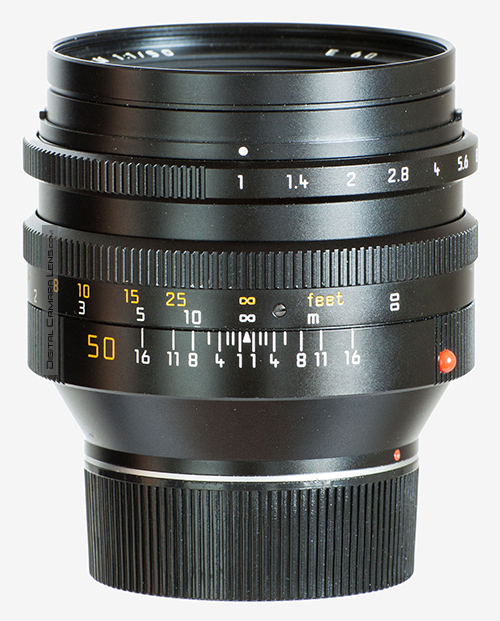

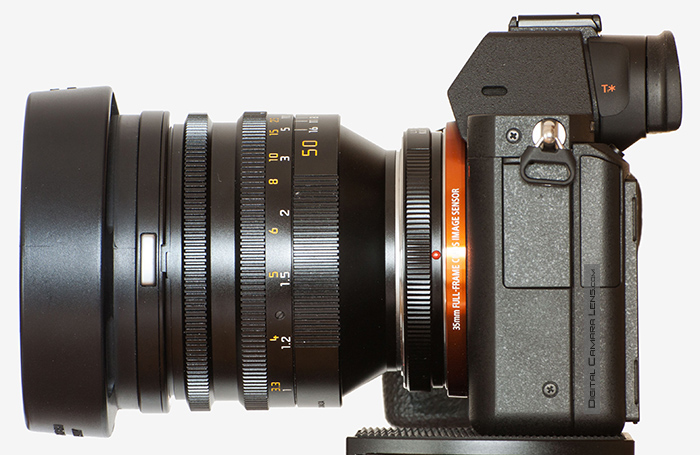

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.

Fórmula óptica Más info.

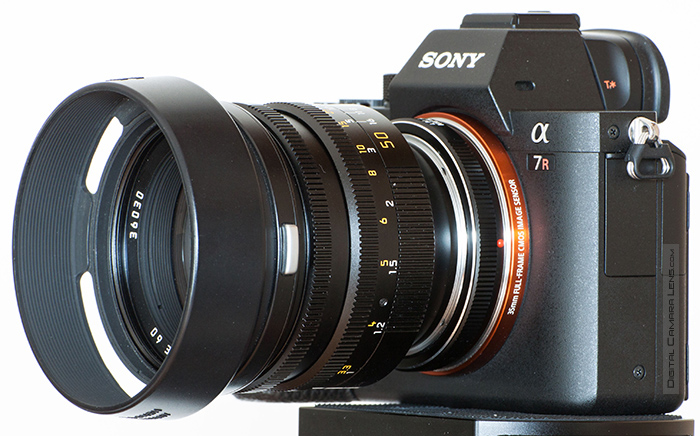

Con el parasol Ref. 12544 instalado

Características Constructivas y Acabados - Inspección Exterior
Periodo comercialización: 1.992 - 1.998

Chasis: aluminio anodizado.

Exterior: metal.

Bayoneta: aluminio anodizado, acabado excelente.

Elementos telescópicos: ninguno.

Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

Anillo enfoque manual: directo sobre helicoidal. Ajustes laterales y longitudinales correctos. Horquillado de enfoque estrecho. Recorrido total 100º.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal no rota.

Parasol: circular opcional.

Ventana de distancia: No tiene. Los metros orientativos están serigrafiados en el anillo de enfoque.

Unidad probada: usada nivel medio.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen 35 mm.
Peso   630 gr.
Dimensiones L = 62 mm.
Ø = 69 mm.
Tamaño del Filtro 60 mm.
Construcción 7 Elementos
6 Grupos
Láminas en el diafragma 10 rectas
Ángulo de visión Horizontal en 35 mm. 40º
Aberturas Max. = 1
Mín. = 16
Distancia Mínima de Enfoque 1 m.
Magnificación Máxima 1:17
Accesorios Parasol
Mont. Disp. : Leica M

Objetivo considerado como histórico, ver detalles.

- Definición en interior
. (Bokeh)                                                                                         Detalles en Metodología
f 1:1 f 1:1,4 f 1:2 f 1:2,8


Distancia: 4,4 m.

Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Sony A 7rII - 4.01]
Medición: Evaluativa. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 42,16 Mpx. - Espacio en disco: 8 MB  - Miniatura f 1:2


Comentarios.-
El desplazamiento de foco (Focus-shift) que se puede ver en el aptdo. de MTF es evidente en las fotos a f 1:2 y f 1:2,8. Los círculos desenfocados traseros los produce de una forma "creativa". El desplazamiento de foco se puede corregir en el uso de cámaras digitales enfocando al diafragma de uso, no así en su medio nativo de enfoque por telémetro.


Aclaraciones previas de excepción.
El siguiente apartado está hecho con dos protocolos:
- el primero es el estándar.
- el segundo con enfoque nuevo en cada diafragma.
Motivos en los comentarios.

- Definición en estudio.
  (Estándar)                                                                                  Detalles en Metodología
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

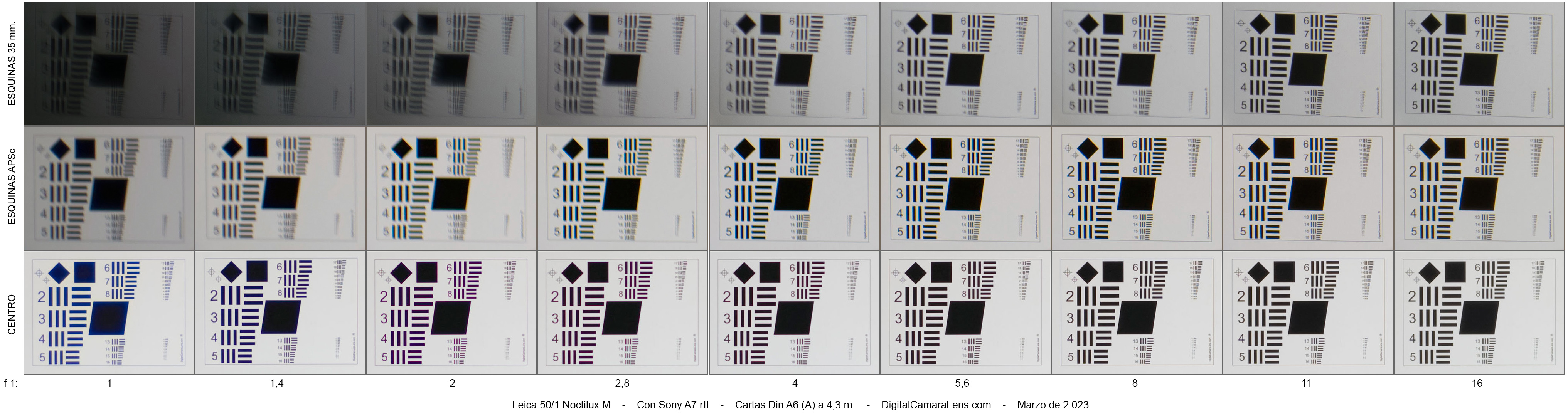

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





 50 mm.




f 1:/

1 - 1,4 - 2 - 2,8 - 4 - 5,6 - 8 - 11 - 16



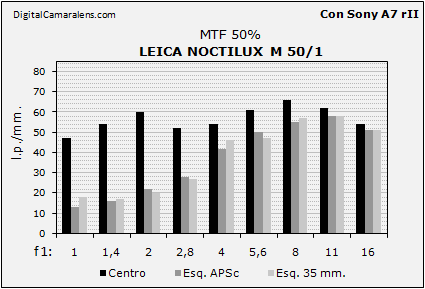

Resolución en estudio MTF50%
(Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología




f 1:/

1 1,4 2 2,8 4 5,6 8 11 16
Centro 47 54 60 52 54 61 66 62 54
Esquina APSc 13 16 22 28 36 50 55 58 48
Esquina 35 mm 18 17 20 27 46 47 57 58 51


Comentarios.-
Los datos reflejan un desplazamiento de foco muy apreciable a partir de f 1:2, para entenderlo hay que analizar el mosaico de cartas donde se aprecia claramente como el enfoque se adelanta en ese diafragma. La MTF central baja y las esquinas extremas, que estaban adelantadas, salen beneficiadas .

Como el uso habitual de estos objetivos es a diafragma real he hecho otra serie reenfocando en cada uno de éllos y el rendimiento central así como el color cambian de forma sustancial. Pero como el plano focal padece de una ondulación importante se ve como mejoran las esquinas de 35 mm. y perjudica a las APSc.


- Definición en estudio.
  (Enfoque nuevo en cada diafragma)                                           Detalles en Metodología
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





 50 mm.




f 1:/

1 - 1,4 - 2 - 2,8 - 4 - 5,6 - 8 - 11 - 16

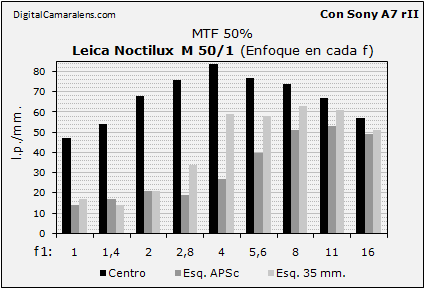

Resolución en estudio MTF50%
(Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología




f 1:/

1 1,4 2 2,8 4 5,6 8 11 16
Centro 47 54 68 76 84 77 74 67 57
Esquina APSc 14 17 21 19 27 40 51 53 49
Esquina 35 mm 17 14 21 34 59 58 63 61 51


Comentarios.-
Como se puede ver haciendo un nuevo enfoque por cada diafragma se neutraliza el desplazamiento de foco y los valores en la zona central suben de forma muy apreciable. También se refleja, con este sistema, que a partir de f 1:2,8 la nitidez en la zona de esquinas APSc acusa una bajada apreciable.


Resolución en estudio MTF50% con enfoque selectivo en carta APSc

f 1:/

1 1,4 2
Centro 35 55 41
Esquina APSc 14 16 23
Esquina 35 mm 15 15 16


Comentarios.-
No se aprecia mejora significativa en la zona enfocada respecto al enfoque en la carta central.

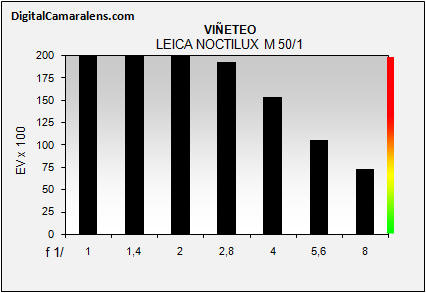

- Viñeteo
.                                                                                                                              Detalles en Metodología



Diafragmas

f 1:/

1 1,4 2 2,8 4 5,6 8
Valores

%

251 244 225 193 154 105 73
Tipo de viñeteo: muy radial
100% Sat. = 1 Ev


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
50 mm. 5 mts. -0,80 Lineal
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

1 1,4 2 2,8 4 5,6 8 11 16

Valores

%

- - - - 0,11 0,11 0,11 0,08 0,08

Amplitud

  ma ma ma ma m r r r r

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                         ma: muy amplia  |  a: amplia |  m: media  |  r: reducida


Valoración de ACs Longitudinales.
Detalles en Metodología

f 1:/

1 1,4 2
R 41 28 40
G 54 27 20
B 139 91 70

* Muestreo de carta centro en Línea 6 vertical con promedio de 3 px. y 3 mediciones.

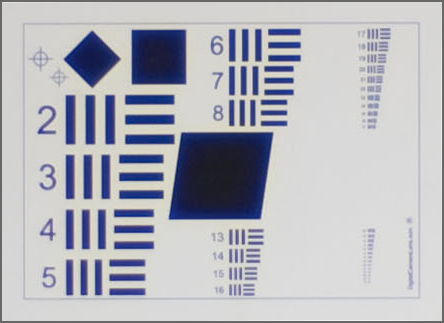

Carta centro a f 1:1

Comentarios.-
Sin lugar a dudas este es el apartado más negativo de este objetivo y de otros similares con el compromiso óptico de f 1:0,95 o cercano. El bajo índice de espectro verde y rojo en los tres primeros diafragmas hacen que no solo se resienta la reproducción de color sino que los fringes (halos) en la zona delantera (magenta) y azul en la trasera sean muy importantes.


- Enfoque y Fotometría.

Detalles en Metodología

Si queremos hilar fino el enfoque rabioso, dada la amplitud que tiene el anillo, es delicado en distancias de 2 a 6 m. aprox.

- Resistencia al sol frontal (Flare)
Mejorable.


- Evaluación.
Este apartado es atípico dado el tipo de prueba de carácter informativo, por ese motivo se omite la evaluación numérica debido a las peculiaridades ópticas de este sistema y el soporte con el que se ha probado.

A favor :
- Construcción, ajustes y agrado de uso excelentes.
- Distorsión geométrica un poco elevada pero lineal.

Mejorable:
- ACs longitudinales.
- ACs laterales.
- Viñeteo muy elevado y de evolución insuficiente.
- Desplazamiento de foco (focus shift)

Otros análisis en la red
- Marco Cavina

- Ken Rockwell

Mini galería de ocho fotos en condiciones normales donde se puede apreciar:
- Nitidez centro-esquina, halos de las ACs, contraste y reflejos frente a luz intensa directa.
- Si no se indica lo contrario el enfoque es al centro y a máxima abertura.
Procesado estándar de Sony A7 rII partiendo de .raw sin ninguna corrección óptica.
Todas la fotos hechas en trípode con retardo de 2 s..

* Si clicas la miniatura se descargará la foto a tamaño completo. [42 Mpx.]

f 1:1 @ 2,5 m. f 1:1,4 @ 2,5 m.
f 1:1,4 @ 1,7 m. f 1:1 @ 4 m.
f 1:1,4 @ 4 m. f 1:1 @ 4 m.
f 1:1,4 @ 4 m. f 1:2 @ 4 m.

PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  - (50%)
Aberraciones Cromáticas Laterales - (12.5%)
Viñeteo - (12.5%)
Distorsión Geométrica - (12.5%)
Color - (12.5%)
Media Óptica - (60%)
Versatilidad - (13%)
Construcción - (13%)
Relación Valor/Coste - (13%)

Nota Media

-
