FUJINON XF 10-24/4 R OIS WR II
______________________________________________________________________________________________________________________ 15 de octubre de 2.023

PRUEBA ABREVIADA

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con Fujifilm X-S10_____________________________________________________________________________________________________________________________


En esta prueba vamos a ver la segunda versión de este zoom angular, un producto que se anunció a finales de 2.020 y se empezó a comercializar a mediados de 2.021.

Dentro del sector de usuarios de Fuji, segmento APSc, la primera versión de este zoom ha estado muy bien considerada y es de esperar que esta segunda versión la mejore aunque no lo vamos a poder comprobar dado que de la primera no tengo registros. Según el fabricante las mejoras y similitudes que aporta son:

- Misma fórmula óptica.
- Mejor sellado a la intemperie.
En este apartado tenemos un zoom con bastante aislamiento visible: junta tórica en la bayoneta, movimiento del bloque de lentes [que es inverso y de doble recorrido] dentro del barrilete por lo que si le instalamos un filtro protector el polvo y salpicaduras quedan bloqueados. También incorpora en la bayoneta una lente adicional solo de protección por lo que no va a bombear aire a l espejo.
- Se ha mejorado el sistema de estabilización, supuestamente.

Con el zoom en las manos se aprecian unos acabados excelentes. El anillo de MF, de tipo eléctrico, tiene un accionamiento suave y un horquillado correcto, el del zoom es algo tosco en su giro. Por último el p.v.p.r. actualmente es de 1.100 €.

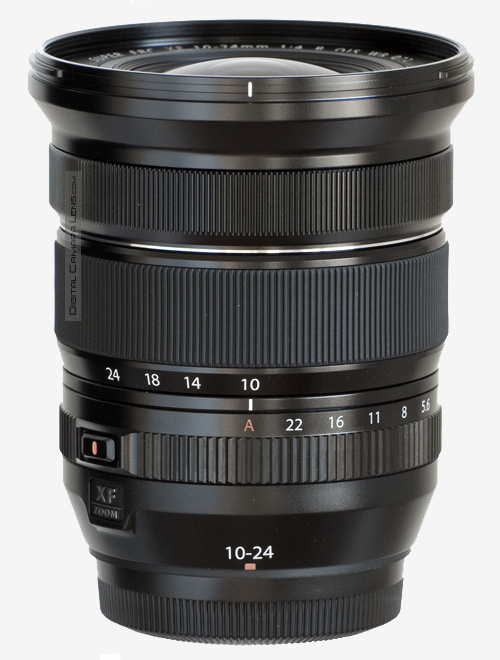

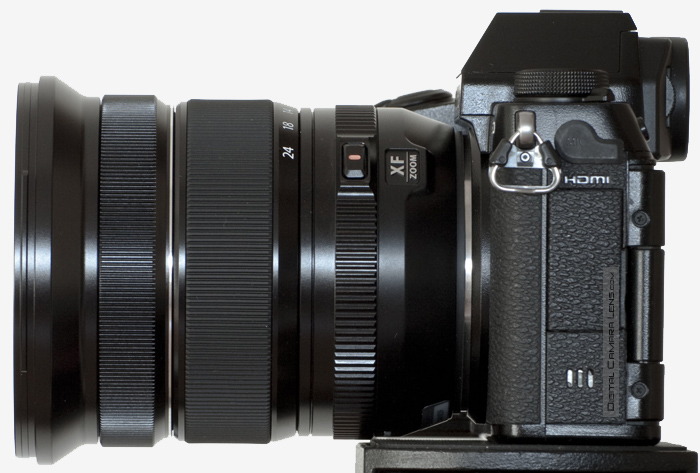

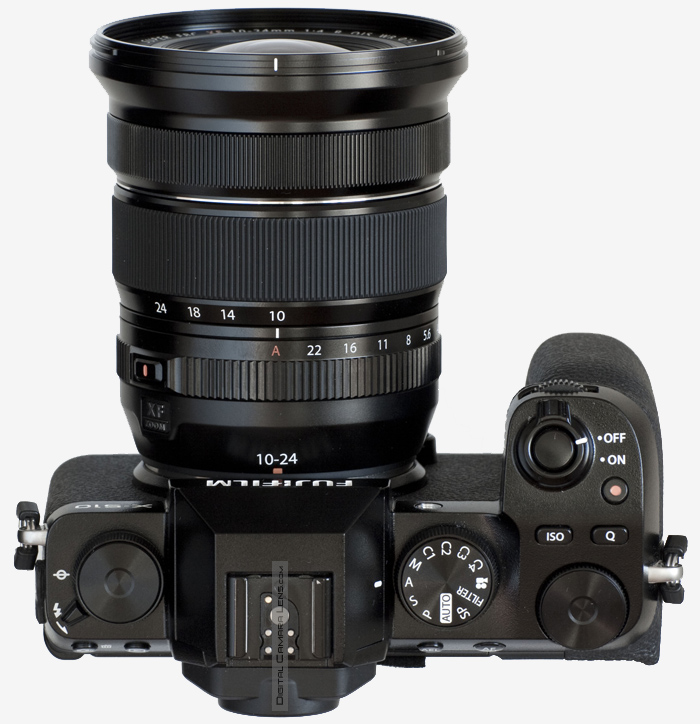

A continuación unas fotografías del zoom, la ficha de los detalles de diseño y operativos y la de c.c.t.t.




Características Constructivas y Acabados - Inspección Exterior

Anunciado - Inicio comercialización:

Chasis: metal-plástico

Exterior: plástico termoestable.

Bayoneta: aluminio anodizado, acabado excelente.

Zoom: por giro de anillo con desplazamiento dentro del barrilete.
- º giro total: 45º
- dureza: media, un poco tosco de accionamiento.


Elementos telescópicos: uno de doble extensión inversa. desplazamiento dentro del barrilete.

Aislamiento externo: con junta de caucho tórica y lente de bloqueo.

Anillo Zoom: revestido de caucho estriado. Dureza y tacto correctos.

Anillo enfoque manual: de tipo eléctrico. Ajustes laterales y longitudinales correctos. Horquillado de enfoque  correcto

Tipo de e
nfoque: interno por grupo flotante.

Parasol: de pétalos.

Ventana de distancia: No tiene. Los mts. orientativos se muestran en la máquina.

Estabilización: Si, un modo.




CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen APSc
Peso  385 gr.
Dimensiones L = 87 mm.
Ø = 77,6 mm.
Tamaño del Filtro 72 mm.
Construcción  14 Elementos
 10 Grupos
Láminas en el diafragma  7 red
Ángulo de visión Horizontal en 35 mm. 110º - 61,2º
Aberturas Max. = 4
Mín. = 22
Distancia Mínima de Enfoque    24 cm.
Magnificación Máxima 1:6
Accesorios Parasol
Mont. Disp. : Fujifilm XF

- Definición en exterior
.                                                                                                    Detalles en Metodología

10 mm. a f 1:5,6  -  f 1:8 17 mm. a f 1:5,6  -  f 1:8

24 mm. a f 1:5,6  -  f 1:8


Distancia: 25 m.

Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Fujifilm X -S10 2.4]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. + A. CS6
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 06, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 26 Mpx. - Espacio en disco: de 5 a 7 MB



- Definición en estudio.
                                                                                                    Detalles en Metodología

[Firmware de Fujifilm X -S10 2.4 ]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





10 mm.

17 mm.

24 mm.




f 1:/

n.d.

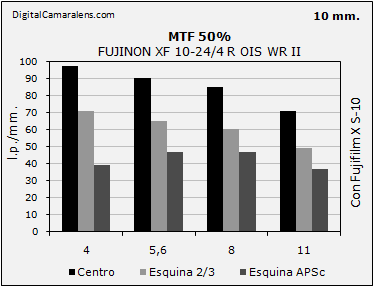

Resolución en estudio MTF50%
(Valor óptimo teórico 88 l.p./mm.)                              Detalles en Metodología

f 1:/

4 5,6 8 11
Centro 97 90 85 71
Esquina 2/3 71 65 60 49
Esquina APSc 39 47 47 37

f 1:/

4 5,6 8 11
Centro 93 90 80 74
Esquina 2/3 57 64 64 58
Esquina APSc 56 62 55 44


f 1:/

4 5,6 8 11
Centro 72 79 75 71
Esquina 2/3 50 47 63 49
Esquina APSc 41 38 36 33

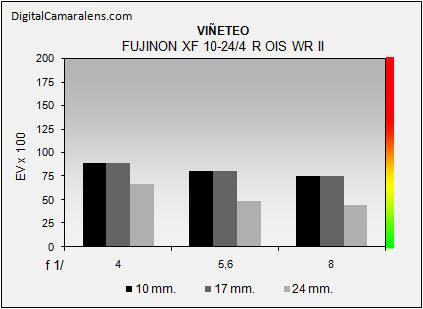

- Viñeteo
.                                                                                                                              Detalles en Metodología



Focal

f 1:/

4 5,6 8
10 mm.

%

89 81 75
17 mm. % 89 81 75
24 mm. % 67 49 44
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev
* Corregido parcialmente en el .raw


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
10 mm. 1,5 m. -0,6 Muy ligera.
14 mm. " +0,35 -
18 mm. 2 m. +0,18 -
24 mm. 3 m. +0,18 -
* Corregido parcialmente en el .raw

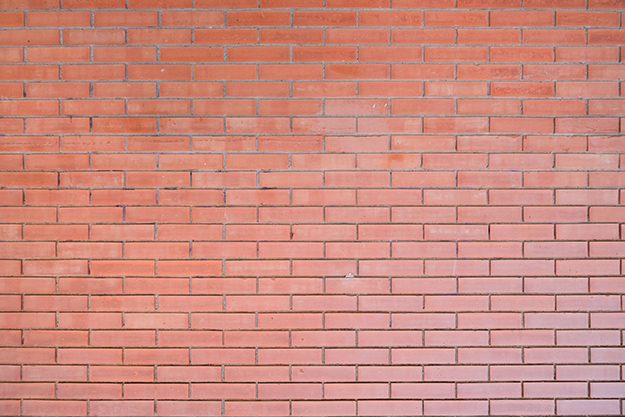

Probeta de 10 mm.

Probeta de 24 mm.
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

4 5,6 8 11

10 mm.

%

- - 0 0

Amplitud

  m m r r
17 mm. % 0 0.06 0.06 0.06
Amplitud   r r m m
24 mm. % 0 0 0.03 0.06
Amplitud   m m m m

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                               a: amplia |  m: media  |  r: reducida


Valoración de ACs Longitudinales.
Detalles en Metodología
mm. 10 24

f 1:/

4 5,6 4 5,6
R 39 41 38 39
G 38 41 45 39
B 36 39 46 39

- Resistencia al sol frontal (Flare)
Excelente rendimiento, ver muestras.


Coma.-
Dentro del rendimiento habitual en estas focales lo podemos considerar como razonable o aprobado. En esta ocasión el planeta fue Júpiter situado en la escuadra.

10 mm. a f 1:5

- Enfoque y Fotometría.

Detalles en Metodología

Focal

De d.m.e. a infinito

De infinito a d.m.e.
10 mm. 0,6 s. 0,7 s.
24 mm. 0,6 s. 0,7 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: cero.


- Evaluación.
La evaluación que puedo hacer de este zoom en el apartado óptico es de notable justa, contemplando algunos apartados parcialmente corregidos. En el constructivo y de acabados un notable holgado donde destaca el sellado, la ligereza y la compacidad.

El zoom posee un rendimiento razonable en los dos primeros diafragmas en la franja de f 1:5,6 a f 1:8 cayendo de forma medianamente apreciable en los 24 mm.. Enfoca muy rápido, su O.I.S. funciona muy bien y destaca de forma especial en los revestimientos de las lentes reduciendo de forma muy importante los "flares". Si a todo éllo le sumamos una respiración de foco casi inapreciable lo hacen muy apropiado para su uso en video salvo la gestión del zoom que es tosca en giro reducido y progresivo.

A favor :
- Rendimiento óptico global notable.
- Excelente rendimiento con luz frontal.
- Respiración de enfoque muy reducida.
- Enfoque muy rápido y silencioso.
- Acabados y calidad aparente con un notable alto.

Mejorable:
- Mecánica del zoom tosca



Galería reducida.
Con Fujifilm X-S10
Quince muestras representativas del rendimiento de campo, todas grabadas en formato .raw procesados con ACR CS6 donde solo se ajusta:
WB, exposición y foco en [
Cantidad 45, Radio 0,6 y Detalle 25].
La miniatura es el link de descarga de la foto completa.

10 mm. f 1:6,3 a 18 m. 16 mm. f 1:6,3 a 18 m. 10 mm. f 1:7,1 a 18 m.
10 mm. f 1:7,1 a 5 m. 10 mm. f 1:7,1 a 18 m. 10 mm. f 1:7,1 a 15 m.
10 mm. f 1:4 a 15 m. 15 mm. f 1:4 a 15 m. 15 mm. f 1:8 a 15 m.
10 mm. f 1:8 a 30 m. 10 mm. f 1:5,6 a 30 m. 10 mm. f 1:4 a 30 m.
17 mm. f 1:7,1 a 25 m. 24 mm. f 1:7,1 a 25 m. 15 mm. f 1:8 a 25 m.

PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  6,5 (50%)
Aberraciones Cromáticas Laterales/Long. 6/9 (12.5%)
Viñeteo * 7 (12.5%)
Distorsión Geométrica * 9 (12.5%)
Color 8,5 (12.5%)
Media Óptica 7,25 (60%)
Versatilidad 7 (13%)
Construcción 8 (13%)
Relación Valor/Coste 5 (13%)

Nota Media

6,95

* Corregido parcialmente en el .raw
