7artisans 35/0.95
_______________________________________________________________________________________________________________________   22 de Marzo de 2.024

PRUEBA TIPO FICHA (1)

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con Fujifilm X H2_________________________________________________________________________________________________________________________


En esta prueba vamos a ver una óptica de diseño óptico radical cuyo principal argumento comercial es poner al alcance popular este tipo de objetivos.

Como ya sabréis los posibles interesados en esta referencia la filosofía de algunos fabricantes chinos es ofrecer objetivos con configuración óptica extrema sobre una construcción metálica y robusta. Con unos acabados cada vez mejorados y un funcionamiento generalmente manual 100%. Un espacio donde los fabricantes de sistemas propios lo hacen con diseños ópticos más sofisticados y a unos precios muchísimo más elevados.

Al iniciar el análisis de estudio de este modelo y ver los resultados he decido publicar esta prueba en formato Ficha, las causas las veréis seguidamente.

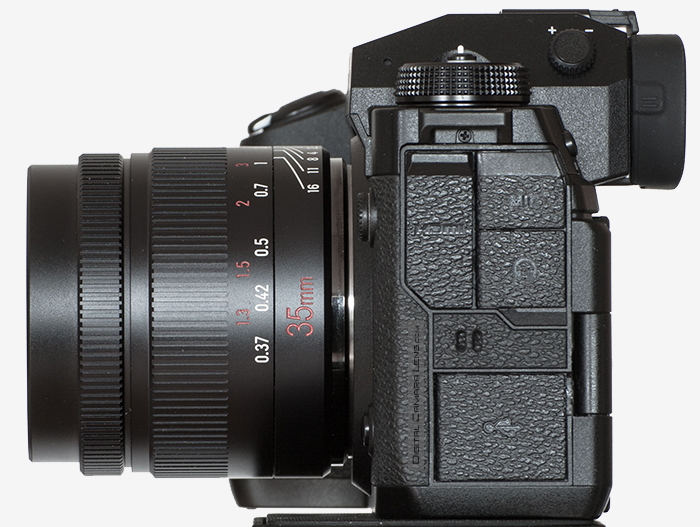

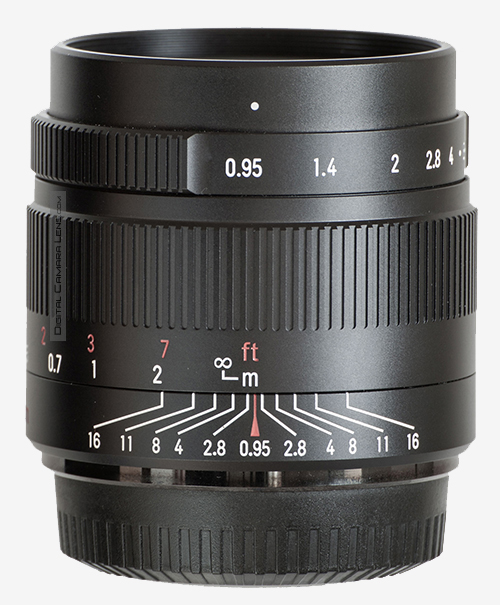

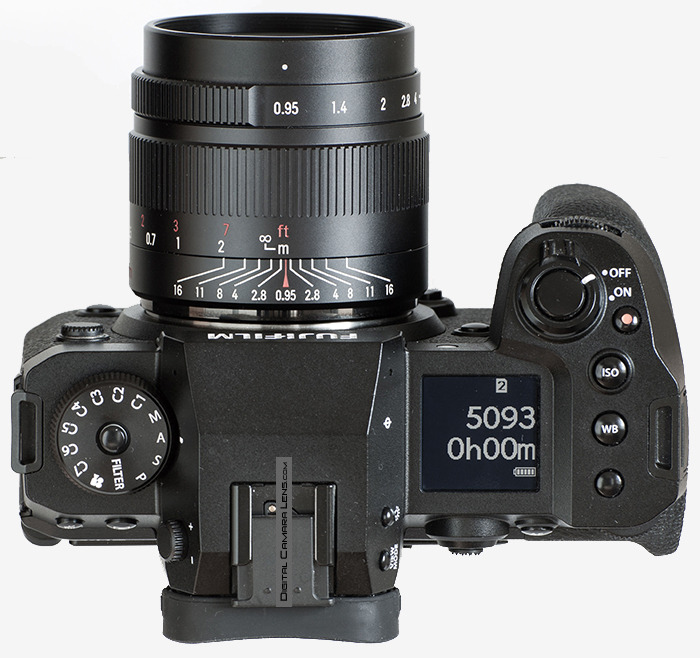

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.

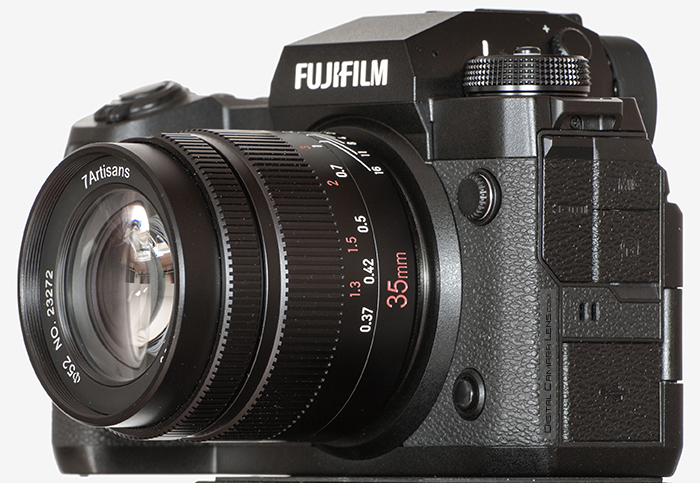

Sólido, metálico y con mucha densidad




Características Constructivas y Acabados - Inspección Exterior

Chasis: metal

Exterior: metal.

Bayoneta: aluminio anodizado negro brillante.

Elementos telescópicos: ninguno

Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

Anillo enfoque manual: Ajustes laterales y longitudinales correctos. Horquillado enfoque muy estrecho.

Anillo diafragma manual: sin clicks.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal no rota.

Parasol: -

Ventana de distancia: No tiene,
los metros están serigrafiados en el barrilete.

Unidad Probada: usada, casi nueva.



CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen APSc
Peso 369 gr.
Dimensiones L = 57 mm.
D = 56 mm.
Tamaño del Filtro 52 mm.
Construcción 11 Elementos
8 Grupos
Láminas en el diafragma  12 red.
Ángulo de visión Horizontal en 35 mm. 43º
Aberturas Max. = 0,95
Mín. = 16
Distancia Mínima de Enfoque 37 cm.
Magnificación Máxima 1:-
Accesorios Parasol
Mont. Disp. : Canon EF-M, Fuji X, Micro 4/3, Nikon Z, Sony E y Canon RF.

- Definición en estudio.
                                                                                                    Detalles en Metodología

[Firmware de  Fujifilm X H2 - Firmare 1.0]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

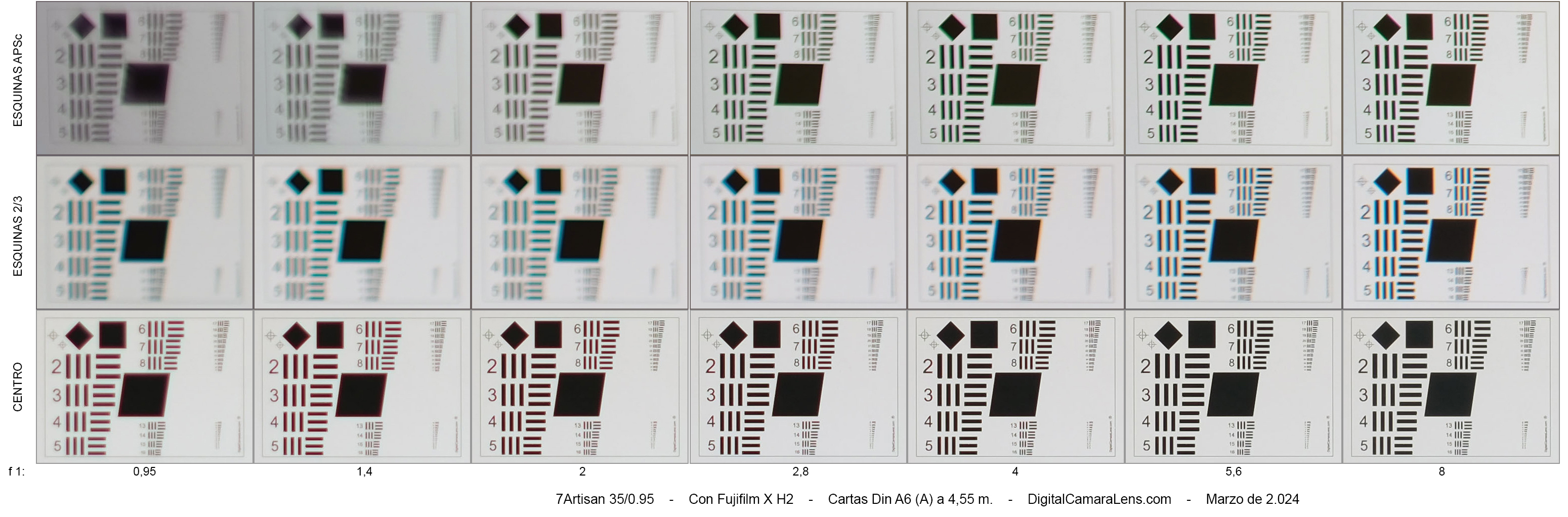

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





35 mm.





f 1:/

0,95 - 1,4 - 2 - 2,8 - 4 - 5,6 - 8

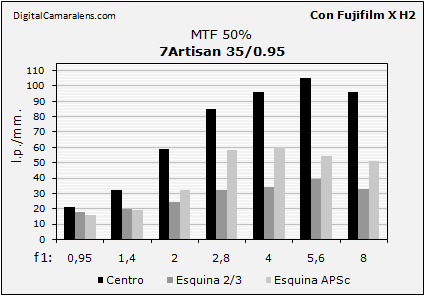

Resolución en estudio MTF50%
(Valor óptimo teórico 110 l.p./mm.)                             Detalles en Metodología

Diafragmas

f 1:/

0,95 1,4 2 2,8 4 5,6 8
Centro



21 32 59 85 96 105 96
Esquina 2/3   18 20 24 32 34 39 33
Esquina APSc   16 19 32 58 60 54 51

Comentarios.-
Como podéis ver en el mosaico de cartas de resolución, y las que se muestran a continuación, el contraste inicial, las ACs longitudinales y laterales son muy elevadas. También se observa una curvatura de plano de enfoque elevada, de ahí que los valores de las esquinas 2/3 con enfoque en el centro salgan bajos, más que los de las esquinas extremas del formato. Esa curvatura no se corrige ni diafragmando a f 1:8.

En fin, el análisis nos arroja un cúmulo de aberraciones que podrían convertirse en un demo de éllas. Por este motivo decidí publicar esta prueba en formato ficha.


Con enfoque a cartas Esquina 2/3.-

Diafragmas

f 1:/

0,95 1,4 2
Centro



8 24 17
Esquina 2/3   21 24 49
Esquina APSc   15 16 29

Los valores superiores corresponden a los tres diafragmas enfocando en la Esquina 2/3. Se puede ver cómo mejoran éstas, especialmente en los f 1:2 pero el centro nos queda enfocado muy delante con lo que nos cae de forma muy apreciable.

A continuación se muestran las tres cartas de f 1:0,95 del mosaico rescaladas a 300 px. para encajar en pantalla. El color verde de la esquina 2/3 nos indica una posición atrasada en el plano focal.

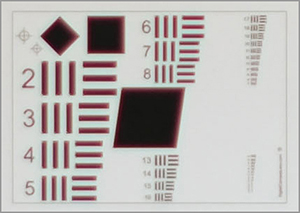

Cartas f 1:0,95

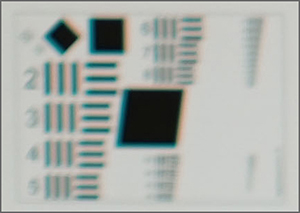

Centro Esquina 2/3

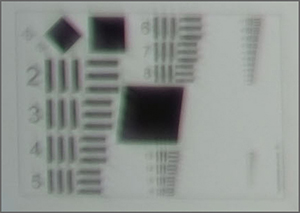

Esquina APSc

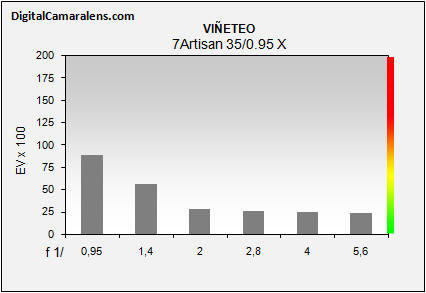

- Viñeteo
.                                                                                                                              Detalles en Metodología



Diafragmas

f 1:/

0,95 1,4 2 2,8 4 5,6
Valores

%

89 56 28 26 25 23
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
35 mm. 4 m. -0,65 -
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas



0,95 1,4 2 2,8 4 5,6 8

Valores

%

- - - 0,13 0,13 0,13 0,11

Amplitud

        ma ma a a

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                               a: amplia |  m: media  |  r: reducida


Valoración de ACs Longitudinales.
Detalles en Metodología

f 1:/

0,95 1,4 2 2,8
R 127 102 69 58
G 67 28 26 29
B 78 41 29 29

- Enfoque y Fotometría.

Detalles en Metodología

El anillo de MF tiene buenos ajustes, sin holguras, pero necesitaría un arqueo de foto más largo para acertar el foco fino en las aberturas grandes.


- Resistencia al sol frontal (Flare)
Pendiente

- Respiración de foco.                                                                                                       Detalles en Metodología
No medido.


- Evaluación.
La evaluación general que se puede hacer de este objetivo es de mejorable.

Los únicos apartados donde sale airoso son los que se pueden corregir por software con resultados decentes, los otros son irreversibles. Un objetivo que puede dar unas imágenes con el desenfoque propio de su abertura máxima pero que no le podemos pedir ni nitidez ni reproducción de color correctas hasta llegar a los f 1:2,8 en el centro.

A favor :
- Construcción sólida con buenos acabados y ajustes.
- Comportamiento en viñeteo y distorsión geométrica notable.

Mejorable:
- Nitidez en general.
- ACs laterales y longitudinales.
- Curvatura de plano de foco.



PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  4 (50%)
Aberraciones Cromáticas Laterales 3 (12.5%)
Viñeteo 8 (12.5%)
Distorsión Geométrica 7,5 (12.5%)
Color 5 (12.5%)
Media Óptica 4,94 (60%)
Versatilidad 7 (13%)
Construcción 8 (13%)
Relación Valor/Coste 3 (13%)

Nota Media

5,30
