FUJINON XF 16-55/2.8 R LM WR
_______________________________________________________________________________________________________________________   15 de Marzo de 2.024

PRUEBA ABREVIADA

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con Fujifilm X H2_____________________________________________________________________________________________________________________________


En esta prueba vamos a ver el zoom estándar de referencia de esta marca y formato, un zoom que se anunció en Enero de 2.015 y que por lo tanto sigue las directrices de diseño óptico de aquellos años. Directrices de corregir al máximo la distorsión geométrica y el viñeteo. Por ese motivo nos encontramos con una formula óptica compleja formada por diecisiete lentes. Hay que valorar también que para hacerlo más estable y regular en su producción industrial, que por cierto está fabricado en Filipinas, prescinde de estabilizador óptico. Y sin O.I.S. su fórmula óptica es así de larga.

El sistema de enfoque es interno y está gestionado por un motor de desplazamiento lineal (
LM), los más rápidos en estos productos, un sistema que otros fabricantes tardaron más en equipar en sus zooms y objetivos.

Sellado a la intemperie y con unos acabados excelentes el zoom muestra un buen diseño constructivo así como un buen manejo y mecánica de extensión del zoom así como el del MF. Por último el precio actual p.v.p.r. es de 1.300 €.

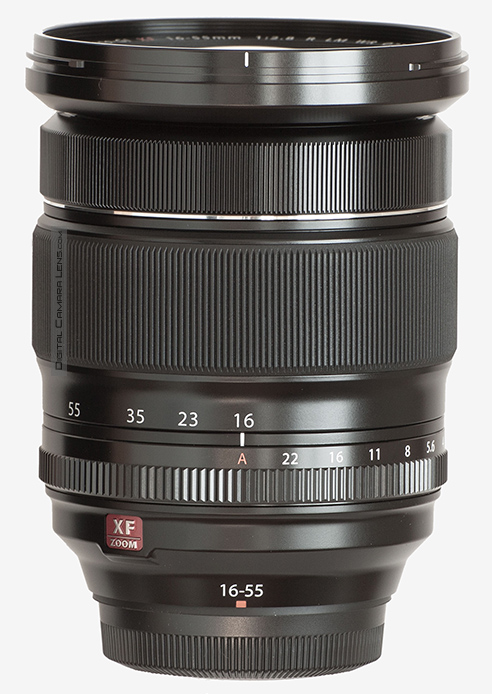

A continuación unas fotografías, la ficha de los detalles de diseño y operativos y la de c.c.t.t.

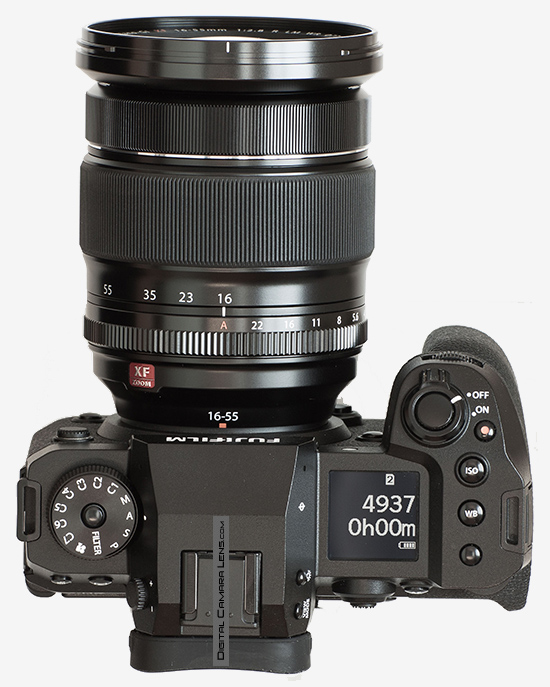

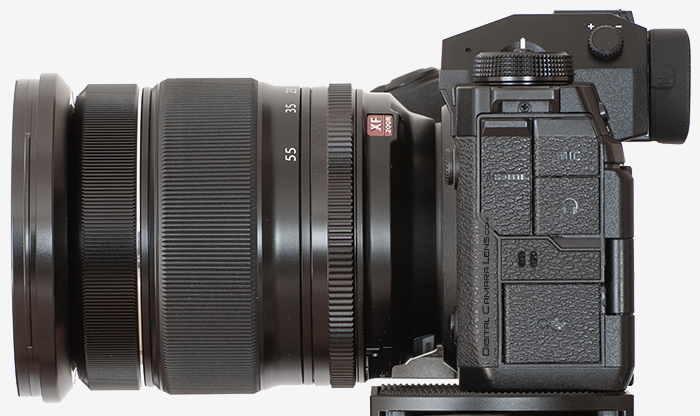

Sus 650 gr. se hacen notar delante de la X H2 con la que se tiene un agarre, da confianza así como su gestión.


Características Constructivas y Acabados - Inspección Exterior

Anunciado: Enero de 2.015

Chasis: metal

Exterior: metal plástico termoestable.

Bayoneta: aluminio anodizado, acabado excelente.

Zoom: por giro de anillo con desplazamiento externo.
- º giro total: 60º
- dureza: correcta, sin atascos.


Elementos telescópicos: uno de extensión única y lineal. Buenos ajustes.

Aislamiento externo: con junta de caucho tórica, pupila de salida fija. Sellado a la intemperie.

Anillo Zoom: revestido de caucho estriado. Dureza y tacto correctos.

Anillo enfoque manual: de tipo eléctrico. Ajustes laterales y longitudinales correctos. Horquillado muy amplio.

Tipo de e
nfoque: interno por grupo flotante, el elemento frontal no rota.

Parasol: de pétalos.

Ventana de distancia:
No tiene. Los mts. orientativos se visualizan en la máquina.

Estabilización: No.

Bloqueo de extensión: No.

Unidad probada: ocasión, poco usado.



CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen APSc
Peso 655 gr.
Dimensiones L = 106 mm.
D = 83,3 mm.
Tamaño del Filtro 77 mm.
Construcción   17 Elementos
  12 Grupos
Láminas en el diafragma  9 red.
Ángulo de visión Horizontal en 35 mm. 83,2º - 29º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque 30 cm. - 40 cm.
Magnificación Máxima 1:3,85
Accesorios  Parasol y bolsa blanda
Mont. Disp. : APSc

- Definición en exterior
.                                                                                                    Detalles en Metodología

f 1:4  -  f 1:5,6  -  f 1:8 f 1:4  -  f 1:5,6  -  f 1:8
f 1:4  -  f 1:5,6  -  f 1:8 f 1:4  -  f 1:5,6  -  f 1:8


25 m. para 16 y 23 mm., 35 m. para 35 mm. y 70 m. para 55 mm.

Fotometría.-
Corrección necesaria procesado del .JPG  [Firmware de Fujifilm X H2 - 1.0]
Medición: Matricial. | Procesado de .JPG:  PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 39,8 Mpx. - Espacio en disco: +/- 8 MB


- Definición en estudio.
                                                                                                    Detalles en Metodología

[Firmware de  Fujifilm X H2 - Firmare 1.0]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

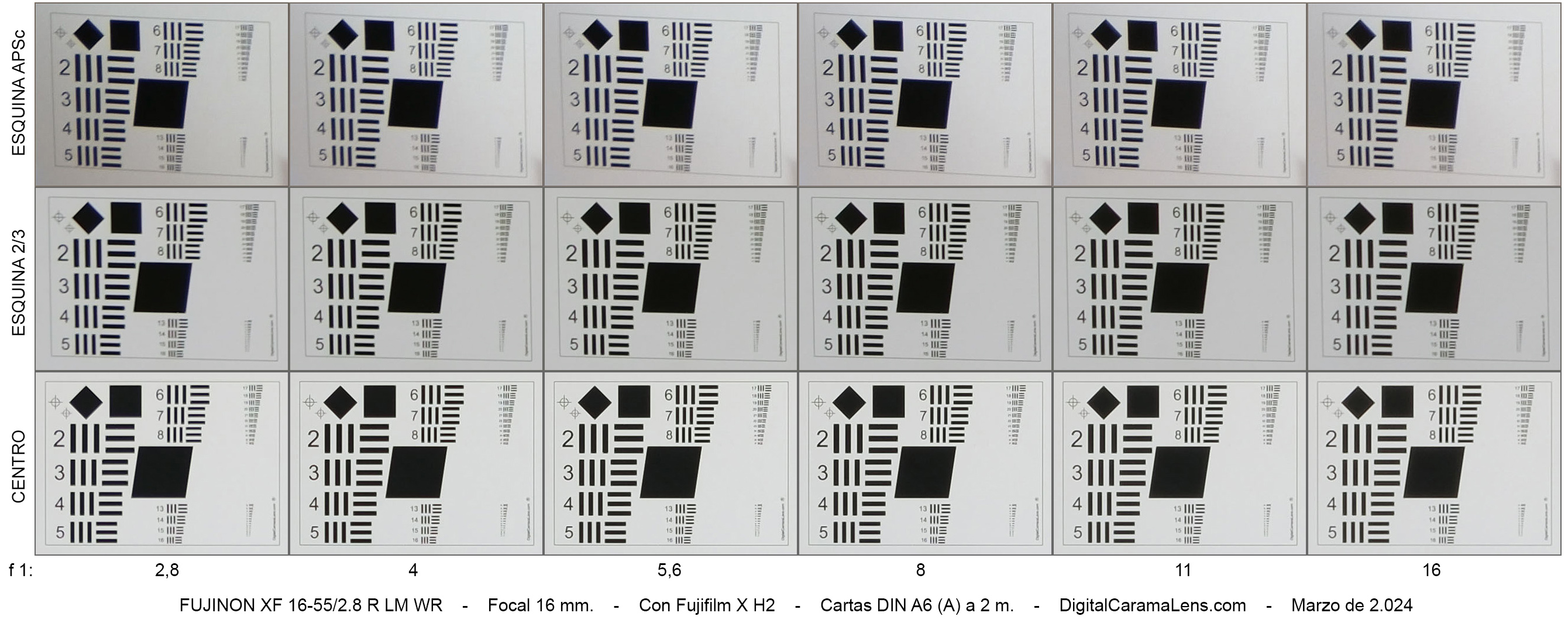

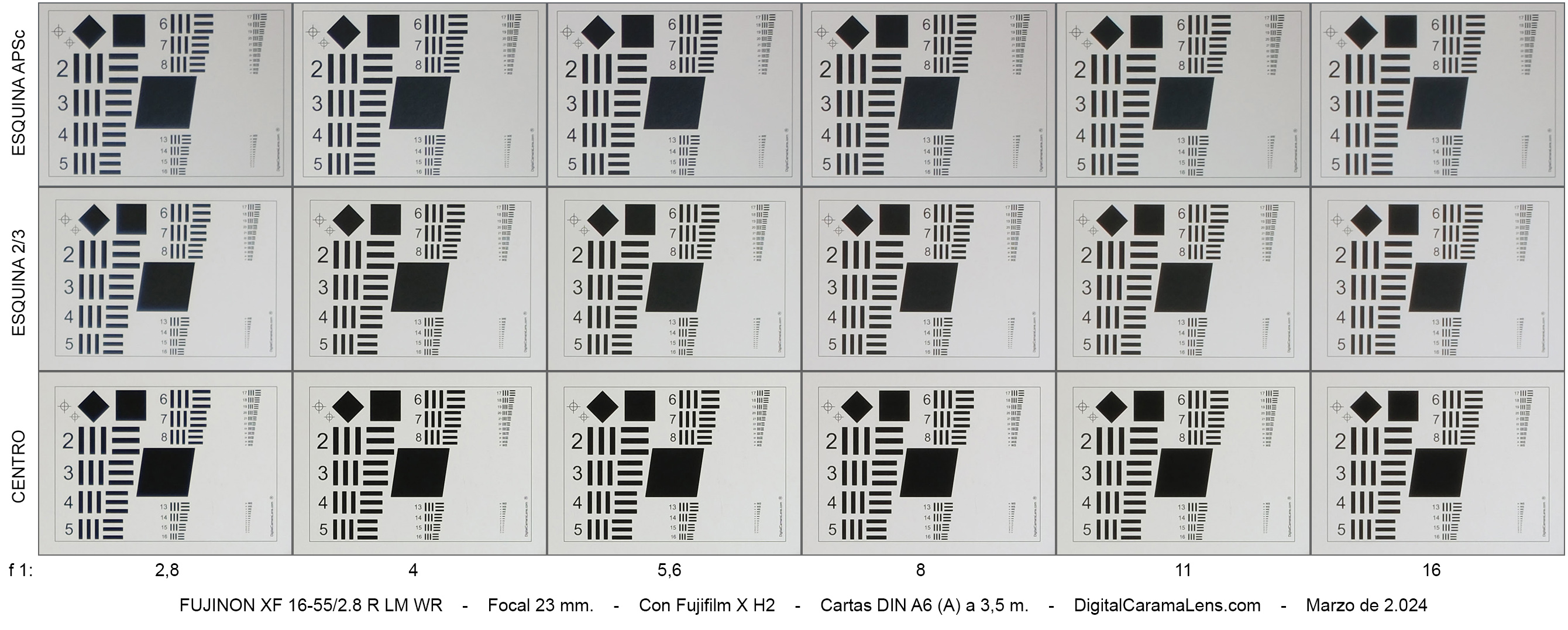

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica



16 mm.

23 mm.

35 mm.

55 mm.



f 1:/
2,8 - 4 - 5,6 - 8 - 11 - 16

2,8 - 4 - 5,6 - 8 - 11 - 16

n.d.

n.d.

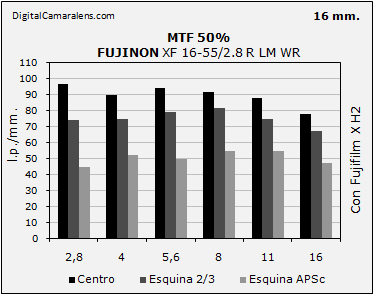

Resolución en estudio MTF50%
(Valor óptimo teórico 110 l.p./mm.)                             Detalles en Metodología



f 1:/

2,8 4 5,6 8 11 16
Centro 97 90 94 92 88 78
Esquina 2/3 74 75 79 82 75 67
Esquina APSc 45 52 50 55 55 47

f 1:/

2,8 4 5,6 8 11 16
Centro 81 104 103 97 88 78
Esquina 2/3 71 80 81 83 80 68
Esquina APSc 64 79 83 85 77 63




f 1:/

2,8 4 5,6 8 11 16
Centro 72 91 91 85 86 74
Esquina 2/3 65 83 85 81 72 63
Esquina APSc 53 63 71 87 80 67

f 1:/

2,8 4 5,6 8 11 16
Centro 73 78 84 90 87 79
Esquina 2/3 77 68 68 67 78 72
Esquina APSc 51 45 46 49 57 65


Comentarios.-
Si analizamos las cuatro focales no veremos un rendimiento progresivo, y es normal en algunos zooms. El centro no es lo "potente" que podríamos esperar en los 16 mm. ya que acusa un bajo nivel de ACs longitudinales. En los 23 mm. vemos que desaparecen y llega a alcanzar las 104 l.p./mm. a f 1:4, la mayor que he medido con la Fujifilm X H2. Las esquinas se mantienen muy similares en los 23 y 35 mm. y en los 55 mm. bajan de forma apreciable debido a la bajada de contraste y a la subida de la ACs laterales.

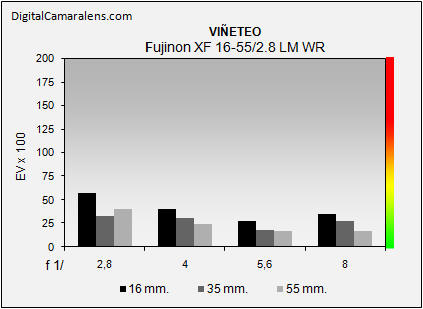

- Viñeteo
.                                                                                                                              Detalles en Metodología



Diafragmas

f 1:/

2,8 4 5,6 8
16 mm.

%

57 40 27 35
35 mm. % 33 31 18 27
55 mm. % 40 24 17 17
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev
* Corregido en el .raw


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
16 mm. 2,5 m. -0,96 Muy ligera
23 mm. 2,5 m. +0,56 -
35 mm. 3 m. +0,46 -
55 mm. 5 m. +0,28 -

Probeta 16 mm.


Probeta 35 mm.


Probeta 55 mm.

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

2,8 4 5,6 8 11 16

Valores 16 mm.

%

0,13 0,11 0,09 0,09 0,04 0

Amplitud

   a  a  a  a  a  a
Valores 23 mm. % 0,02 0,02 0 0 0 0
Amplitud    a  a  r r r r
Valores 35 mm. % 0,06 0,06 0,06 0,04 0,04 0,04
Amplitud   r r r r r r
Valores 55 mm. % 0,02 0,02 0,02 0,04 0,04 0,04
Amplitud   m m m r r r

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                               a: amplia |  m: media  |  r: reducida


- Enfoque y Fotometría.

Detalles en Metodología

Focal

De d.m.e. a infinito

De infinito a d.m.e.
 16 mm. 0,6 s. 0,6 s.
55 mm. 0,7 s. 0,7 s.
Valores en segundos @ f 1:5,6

Consistencia: con incidencias de enfoque preciso.
Precisión: con alguna incidencia.
Micro-ajustes necesarios: cero


- Evaluación.
La evaluación que puedo hacer de este zoom es de notable holgado. El modelo cumple con las expectativas de un producto de su posicionamiento aunque no llega a la excelencia óptica de los últimos modelos donde se han sacrificado en un mayor porcentaje apartados ópticos nativos como la distorsión geométrica y el viñeteo en pro de tener un mejor control de las ACs laterales.

A continuación pongo las dos alternativas más recientes y actualmente bastante más económicas con una construcción menos contundente y menos opciones en el barrilete. A valorar que estos no llegan en la zona angular a los 24 mm. equivalentes, esta última puede ser para algunos una razón de peso.

Sigma 18-50/2.8 DC DN -C-
Tamron 17-70/2,8 Di III-A VC RXD


A favor :
-
Nitidez global de notable a excelente.
- Enfoque muy rápido, constante y silencioso.
- Distorsión geométrica contenida y viñeteo muy reducido, con corrección incrustada en el .raw.
- Construcción, ajustes y agrado de uso excelentes.

Mejorable:
- ACs laterales en los 16 mm.
- Sensible al "flare" y pérdida de contraste con luz frontal.


Galería: 20 muestras



PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  8,25 (50%)
Aberraciones Cromáticas Laterales 7,5 (12.5%)
Viñeteo * 8 (12.5%)
Distorsión Geométrica * 7 (12.5%)
Color 9 (12.5%)
Media Óptica 8,06 (60%)
Versatilidad 9 (13%)
Construcción 9 (13%)
Relación Valor/Coste 6 (13%)

Nota Media

7,96

* Corregido en el .raw
