CANON FD 50/1.4 s.s.c.
 ________________________________________________________________________________________________________________ 20 de Noviembre de 2.023
PRUEBA ABREVIADA (1)

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con SONY A7r II________________________________________________________________________________________________________________________________


En esta prueba vamos a ver un 50 mm. histórico de montura Canon FD.  Se trata de la segunda versión de esta referencia y si valoramos la variable de los revestimientos s.s.c. (Super Spectra Coating) sería la tercera, más info histórica.

Desde el punto de vista funcional, si diafragmamos a mano el anillo está muy cerca del enfoque y al accionarlo se puede mover accidentalmente el foco, lo más seguro es moverlo con el pivote selector de automático A.

 La unidad de prueba tiene un uso medio, bien centrada y sin ningún problema funcional.

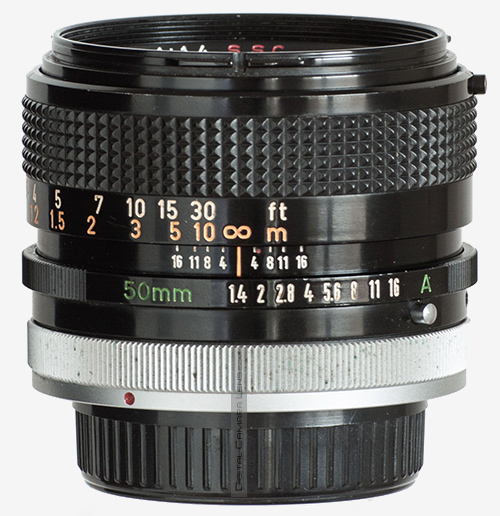

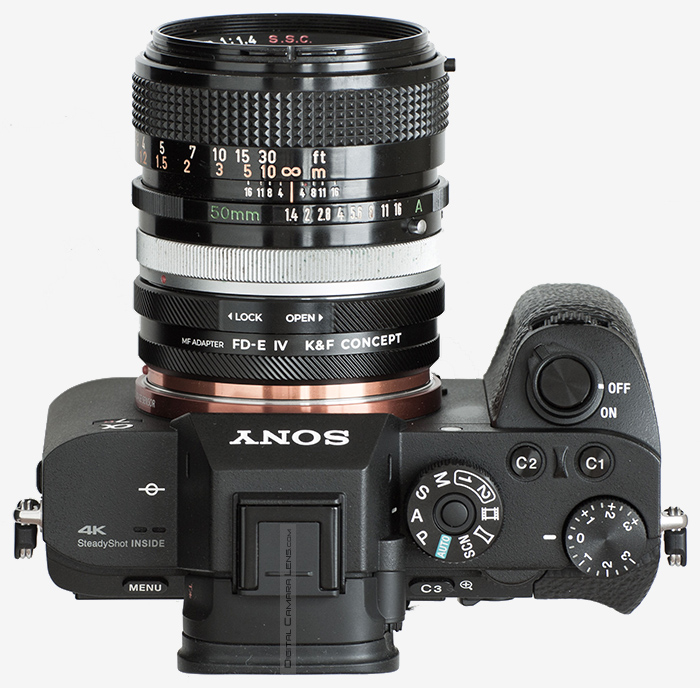

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.




Características Constructivas y Acabados - Inspección Exterior
Anunciado - Inicio comercialización: 1.975-1.979

 Chasis: metal

 Exterior: metal y plástico termoestable.

 Bayoneta: aluminio anodizado, acabado correcto.

 Elementos telescópicos: ninguno.

 Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

 Anillo enfoque manual: directo sobre helicoidal. Ajustes laterales y longitudinales correctos. Horquillado de enfoque correcto.

Tipo de enfoque: interno por grupo delantero, el elemento frontal no rota.

 Parasol: circular opcional.

 Ventana de distancia: No tiene. Los mts. orientativos se visualizan por máquina.

 Unidad probada: usada nivel medio.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen 35 mm.
Peso 305 gr.
Dimensiones L = 49 mm.
Ø = 65,3 mm.
Tamaño del Filtro 55 mm.
Construcción 7 Elementos
6 Grupos
Láminas en el diafragma  8 red.
Ángulo de visión Horizontal en 35 mm. 46,8 º
Aberturas Max. = 1,4
Mín. = 16
Distancia Mínima de Enfoque 45 cm.
Magnificación Máxima 1:6,9
Accesorios  Parasol opcional a bayoneta.
Mont. Disp. : Canon FD

- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

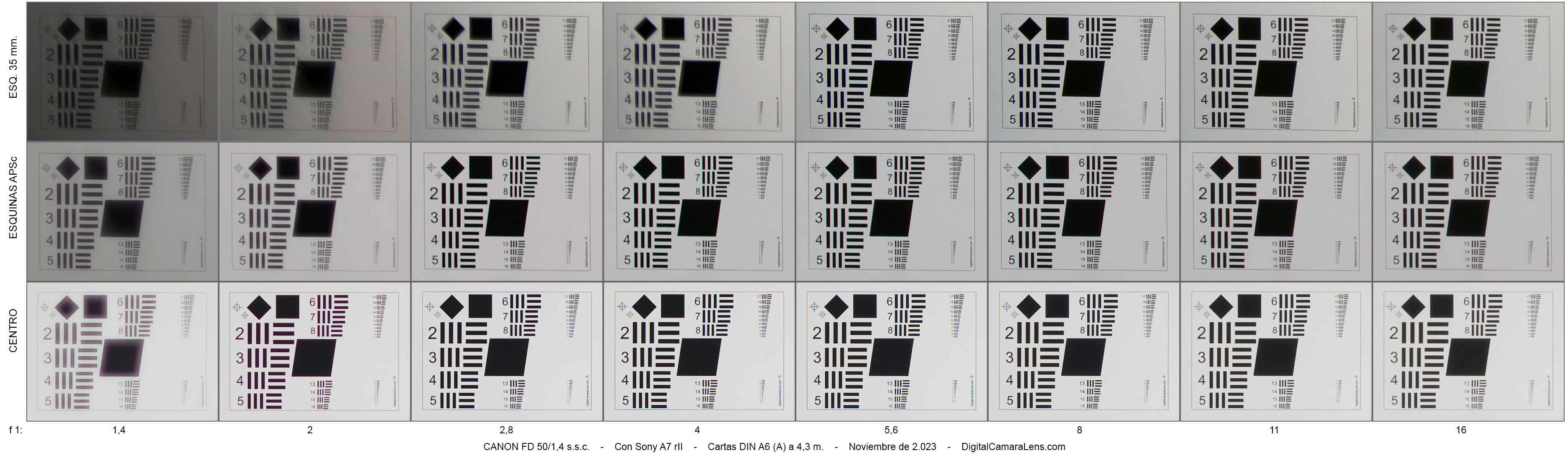

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





  50 mm.




f 1:/

1,4 - 2 - 2,8 - 4 - 5,6 - 8 - 11 - 16

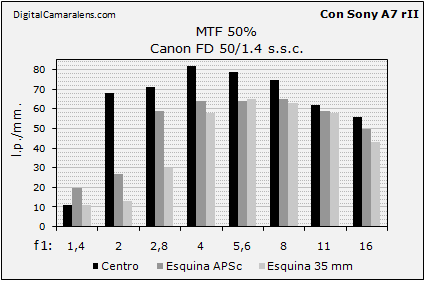

Resolución en estudio MTF50% (Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología ►


f 1:/

 1,4 2 2,8 4 5,6 8 11 16
Centro 11 68 71 82 79 75 62 56
Esquina APSc 20 27 59 64 64 65 59 50
Esquina 35 mm 11 13 30 58 65 63 58 43

Comentarios.-
La ganancia de nitidez en el centro a f 1:2 es espectacular, en cuanto a contraste centro-esquina tendremos que esperar a f 1:4

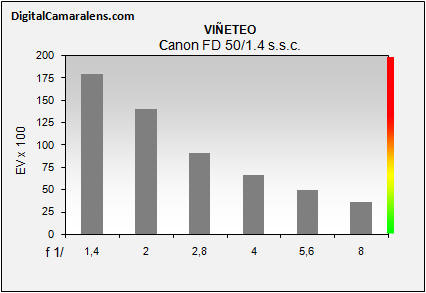

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 1,4 2 2,8 4 5,6 8
Valores

%

 179 140 91 66 50 36
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión Geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
50 mm. 4 mts. -0,83 -

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 1,4 2 2,8 4 5,6 8 11 16

Valores

%

 - - - - 0,13 0,10 0,08 0,08

Amplitud

   ma a a r r r r r

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                         a: amplia |  m: media  |  r: reducida

Valoración de ACs Longitudinales.                                                                  Detalles en Metodología ►


f 1:/

 1,4 2 2,8
R 129 51 40
G 115 38 38
B 127 52 40

* Muestreo de carta centro en Línea 3 vertical con promedio de 3 px. y 3 mediciones.

El bajo contraste y la AC longitudinal son muy severos (ver mosaico de estudio). A f 1:2 cambia de forma radical.

- Enfoque y Fotometría.                                                                   Detalles en Metodología ►

En esta página u se detallada de forma generalizada la operativa de enfoque. En todos los casos recomiendo hacer unas pruebas previas de estudio con la máquina especifica con la que se usará el objetivo antes de realizar la primera incursión en fotografías reales.

La variación focal en el enfoque (respiración) es muy apreciable.

 * ver detalles operativos.
- Resistencia al sol frontal (Flare)
Mejorable, ver muestra.


- Respiración de foco.
Con un valor de 0,36% el cambio de longitud focal es ligeramente apreciable. Prácticamente en todos estos objetivos históricos el comportamiento es el mismo.


Galería reducida.
Con Sony A7 rII
Doce muestras representativas del rendimiento de campo, todas grabadas en formato .raw y procesados con ACR CS6 donde solo se ajusta:
WB, exposición y foco en [Cantidad 45, Radio 0,6 y Detalle 25]. la exposición de cada serie se ajusta al brillo central para apreciar los efectos del viñeteo.
La miniatura es el link de descarga de la foto completa.
f 1:1,4 a 4 m. f 1:2 a 4 m. f 1:2 a 4 m. foco lateral
f 1:2 a 16 m. f 1:5,6 a 16 m. f 1:1,4 a 2,5 m.
f 1:2 a 0,7 m. f 1:2,8 a 0,7 m. f 1:2 a 0,7 m.
f 1:2 a 4 m. f 1:1,4 a 4 m. f 1:4 a 15 m.


- Evaluación.
Como sucede con muchos productos este 50 mm. puede tener dos formas de valoración: la estricta a su diseño (abertura máxima f 1:1,4) y en ésta es claramente mejorable y valorarlo subjetivamente como un 50 mm. f 1:2. El cambio que experimenta con solo un cierre de diafragma (f 1:2) es tan importante que se transforma en otro objetivo. En objetivos similares que he analizado bajo sensor digital esta evolución de contraste y AC-Long. es más progresiva, lenta, pero en este FD el cambio es espectacular. A partir de aquí el posible interesado en él valorará si cumple con lo que necesita o espera.

El objetivo tiene un agrado de uso excelente, la métrica del anillo de enfoque, pensando en un enfoque previo o a cintura, es muy exacta así como la suavidad de giro de esta unidad. Este objetivo es el caso clásico que sin "deslumbrar" en sus prestaciones ópticas se disfruta y mucho haciendo fotos de campo.

A favor :
- Rendimiento óptico global aprobado holgado desde f 1:2.
- Construcción notable aunque tiene elementos no metálicos mejorables.
- Agrado de uso excelente.

Mejorable:
- ACs longitudinales y laterales hasta f 1:2,8 y f 1:4 respectivamente.
- Bokeh un poco nervioso.

Otra prueba con muchas fotos: Juzaphoto


PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  6 (50%)
Aberraciones Cromáticas Laterales/Long. 5 (12.5%)
Viñeteo 6 (12.5%)
Distorsión Geométrica 8 (12.5%)
Color 8 (12.5%)
Media Óptica 6,38 (60%)
Versatilidad 7 (13%)
Construcción 8 (13%)
Relación Valor/Coste - (13%)

Nota Media

-
