SAMSUNG 20-50/3,5-5,6 NX ED
 ______________________________________________________________________________________________________________________




7 de Junio de 2011

 Partes de la Página

 Definición en Estudio▼
 Viñeteo▼
 Distorsión▼
 A. Cromáticas▼
 Enfoque▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Samsung NX100 _________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

20 mm. a  f 1:5,6  -  f 1:8
35 mm. a  f 1:5,6  -  f 1:8 50 mm. a  f 1:5,6  -  f 1:8


Distancia: 25 mts.
 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Samsung NX100 - 1.1.0]
Medición: Evaluativa
Inapreciable.
Procesado de .JPGs.-
Con A.C.R. Todos los ajustes estándares excepto enfoque: Cantidad 65, Radio 0,8 y Detalle 25
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 12,7 Mpx. - Espacio en disco: de 4,8 a 6,8 MB



- Definición en estudio.                                                                                                      Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.


Mosaicos de Cartas de Resolución



Focales



Aberturas f 1:/












Miniatura Genérica



20 mm.

35 mm.

50 mm.



3,5 - 4,5 - 5,6 - 8

4,5 - 5,6 - 7,1 - 9

 5.6 - 7,1 - 1 - 11

Resumen Definición en Estudio.


                                        Valoración simplificada de nitidez por focal y abertura.

VALORES 35 mm.

f 1:/

 3,5 4,5 5,6 7,1 8-9-11
20 mm. Centro/Esq. .. */* */* */* */* */*
35 mm. Centro/Esq. .. .- */* */* */* */*
50 mm. Centro/Esq. . . */* */* */*

                                        Abreviaciones:
                                 * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente

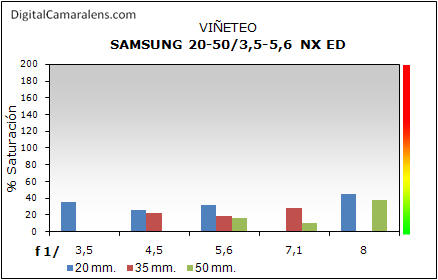

- Viñeteo.                                                                                                                               Detalles en Metodología ►



Diafragmas

f 1:/

 3,5 4,5 5,6 7,1 8
20 mm.

%

 36 26 32 - 45
35 mm. % - 23 19 28 -
50 mm. % - - 17 11 38

100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

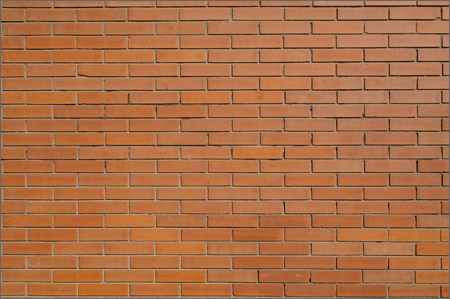

20 mm. a 2 mts.

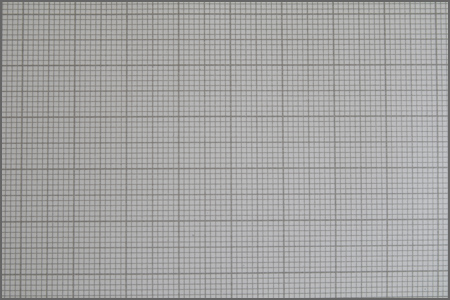

50 mm. a 28 cms. (d.m.e.) - lig. descentrado sup. derecho


VALORES APSc :

Dist.

 % Inversión
20 mm. 2 mts. -0,29 Muy ligera
22 mm. 2 mts. +0,86 -
35 mm. 3 mts. +0,14 -
50 mm. 4,5 mts. +0,43 -
50 mm. 28 cms. 0 -

- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►

Valoración ACs laterales por focal y abertura.

VALORES APSc

f 1:/

 3,5 4,5 5,6 7,1 8-9 11
20 mm. . 0,109 0,181 0,181 - 0,181 -
35 mm. .   0,073 0,073 0 0 -
55 mm. .     0,145 0,181 0,181 0,181

                                        Índices de referencia:
                                                     ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente

- Enfoque y Fotometría.                                                                   Detalles en Metodología ►

FOCAL

De d.m.e. a infinito

 De infinito a d.m.e.
 20 mm. 2 s. 2 s.
50 mm. 2 s. 2 s.
Valores en segundos.


Consistencia: correcta.
Precisión: correcta.
Micro-ajustes necesarios: no corresponde.

En cada ejecución de enfoque se oye un ligero golpeteo junto con una extensión y retracción del elemento frontal. Esta particularidad es habitual en este tipo de enfoque por contraste en algunos sistemas.
