CANON EF 55-200/4.5-5.6 II USM
______________________________________________________________________________________________________________________




19 de Abril de 2.007

Partes de la Página

Definición en Estudio
Viñeteo
Distorsión
A. Cromáticas
Enfoque

PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

ANÁLISIS

|    EVALUACIÓN

Con Canon 20D __________________________________________________________________________________________________________________________________


- Definición en exterior
.                                                                                                     Detalles en Metodología


       55 mm.                                      100 mm.                                    200 mm.


55 mm. a f 1:8.0                        100 mm. a f 1:8.0                    200 mm. a f 1:10
       55 mm. a f 1:10                         100 mm. a f 1:10                     200 mm. a f 1:13



       Las tomas de 55 mm. a 50 mts. del edifcio, las de 100 y 200 mm. a 70 mts.

*** Originales 8.25 MP - Tamaño archivo: de 1.90 MB a 2.10 MB
       Si deseas descargarte el original haz clic en la focal y diafragma.


- Definición en estudio.
                                                                                                     Detalles en Metodología
Para ver el mosaico de la focal deseada haz clic en sus aberturas.


Mosaicos de Cartas de Resolución



Focales



Aberturas  f1:/


Miniatura Genérica





55 mm.

135 mm.

200 mm.





5.6 - 7.1 - 9.0 - 11

5.6 - 7.1 - 9.0 - 11 - 14

5.6 - 7.1 - 9.0 - 11 - 14


Resumen Definición en estudio

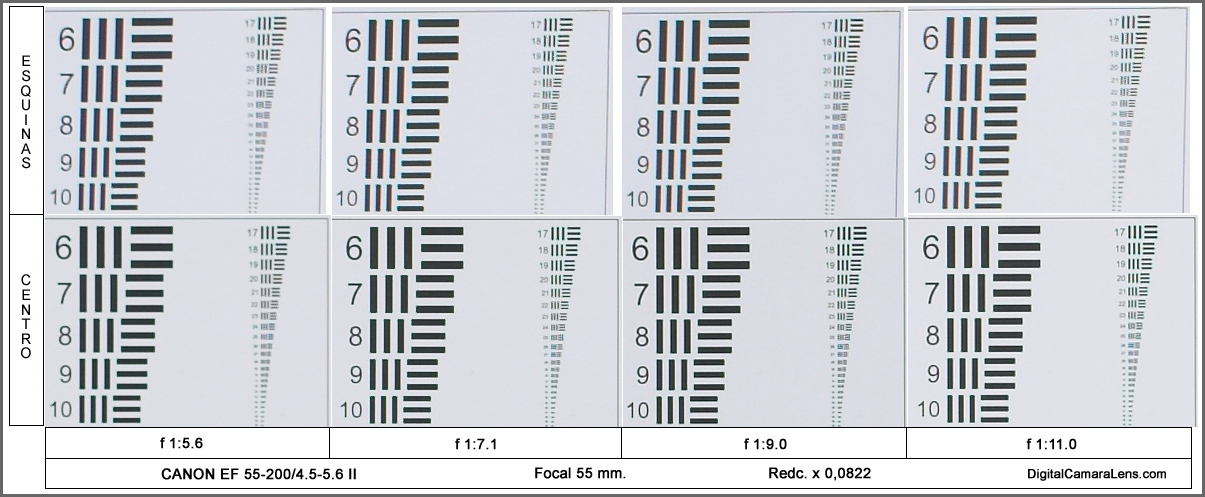

55 mm.
Comportamiento en esta focal de un notable alto.
Buena resolución y contraste desde f 1:5.6  con perfiles limpios en todos los diafragmas. Llega a su mejor zona en los f 1:9.0.

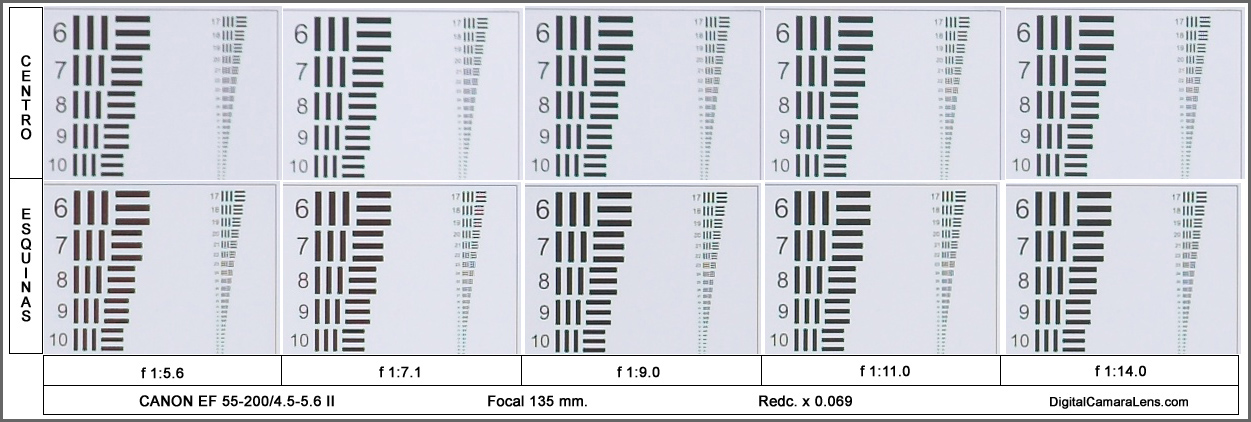

135 mm.

Afloja el contraste, especialmente en la esquinas extremas que además empieza a enturbiarse por incipientes A.C. de color magenta.
El centro obtiene su mejor contraste en los f 1:9.0 y los f 1:11 mientras que las esquinas hay un decalaje de un diafragma más de cierre.

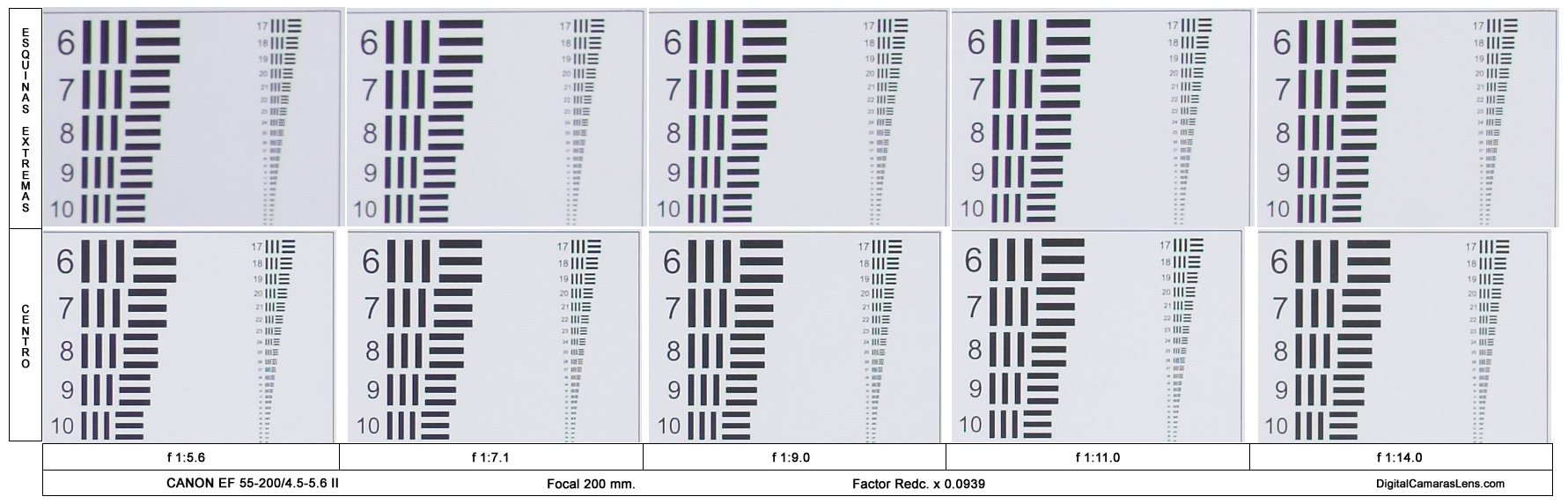

200 mm.
El centro vuelve a tener unos resultados similares a los 135 mm., que para ser 200 no está nada mal. Sin embargo en las esquinas las A.C. que se apreciaban incipientes en los 135 mm. ahora son mucho más importantes, verdaderamente importantes.

- Viñeteo
.                                                                                                                               Detalles en Metodología

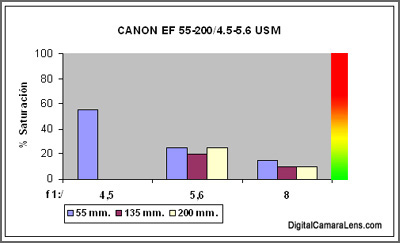

VALORES : f 1:/ 4.5  5.6  8.0
55 mm. 55% 25% 15%
135 mm. 20% 10%
200 mm. 25% 10%





Detalle a 55 mm. y f 1:4.5  Esquina/Centro con un 55%


- Distorsión geométrica.

                                                                    Detalles en Metodología

En  55 mm. a  3 mts.      X = -0.65
En 135 mm. a  5 mts.     X = +0.35
En 200 mm. a  7 mts.     X = +0.45
Comentarios Viñeteo y Distorsión Geométrica.

Teniendo en cuenta que es un tele-zoom de circulo completo los valores de viñeteo se muestran correctos y los de distorsión algo elevados dado que solo estamos viendo la mitad de su circulo de visión.


- Aberraciones Cromáticas
.                                                                                              Detalles en Metodología

55 mm.
En la zona central no se aprecian A.C. secundarias si bien en las esquinas y a máxima abertura empiezan unas incipientes A.C. laterales de color magenta que en esta focal todavía no son alarmantes.


135 mm.
Sigue la progresión de los 55 mm. pero las A.C. laterales ya empiezan a mostrarse más importantes, sin llegar a ser excesivas dado el tipo de producto.


200 mm.
En los 200 mm. es donde aparecen ya de forma importante y continua, en el tercio perifñerico del fotograma, las A.C. magenta en contrastes altos. Tal y como se puede apreciar en el mosaico de cartas de esta focal. (Recomendable repasar)


- Enfoque y Fotometría.

Detalles en Metodología

Pese a lucir en su bisel y en la tapa frontal las siglas USM (UltraSonic Motor), en este caso es del tipo Micro. No hay que confundir el tipo Micro con el otro USM de ref. "Ring".
El USM de tipo Micro es un motor mucho más sencillo y menos rápido que el denominado "Ring".
De tamaño reducido, va conectado al accionamiento del AF por medio de una reducción mecánica similar a la que emplean otros fabricantes. Su desconexión es mecánica y no eléctrica como el "Ring. "
En cuanto a la efectividad en este producto, dada al holgura de su elemento telescopio y su escasa luminosidad, no es especialmente rápido de enfoque. El enfoque MF también es complicado.
