OLYMPUS D.  14-54/2.8-3.5 ED
________________________________________________________________________________________________________________________



13 de Febrero de 2.008


Partes de la Página

Definición en Estudio
Viñeteo
Distorsión
A. Cromáticas
Enfoque

PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

ANÁLISIS

|    EVALUACIÓN

Con Olympus E-3 ________________________________________________________________________________________________________________________________


- Definición en estudio.
                                                                                                    Detalles en Metodología

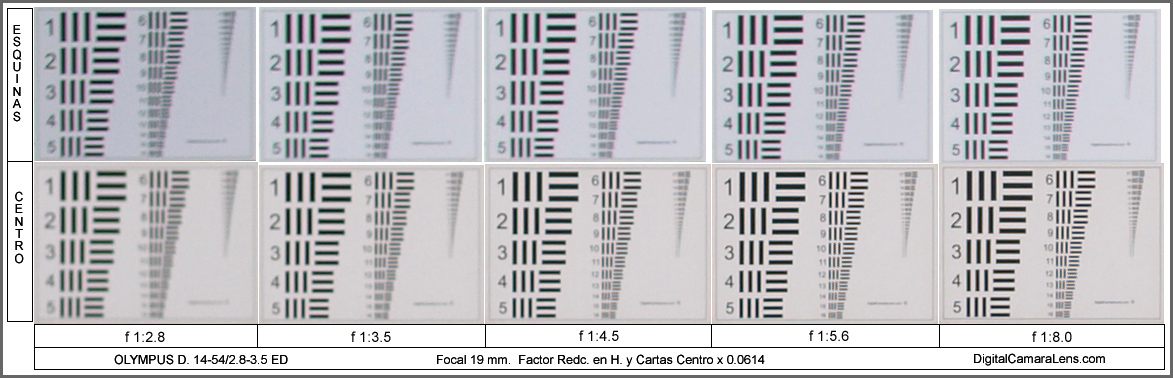

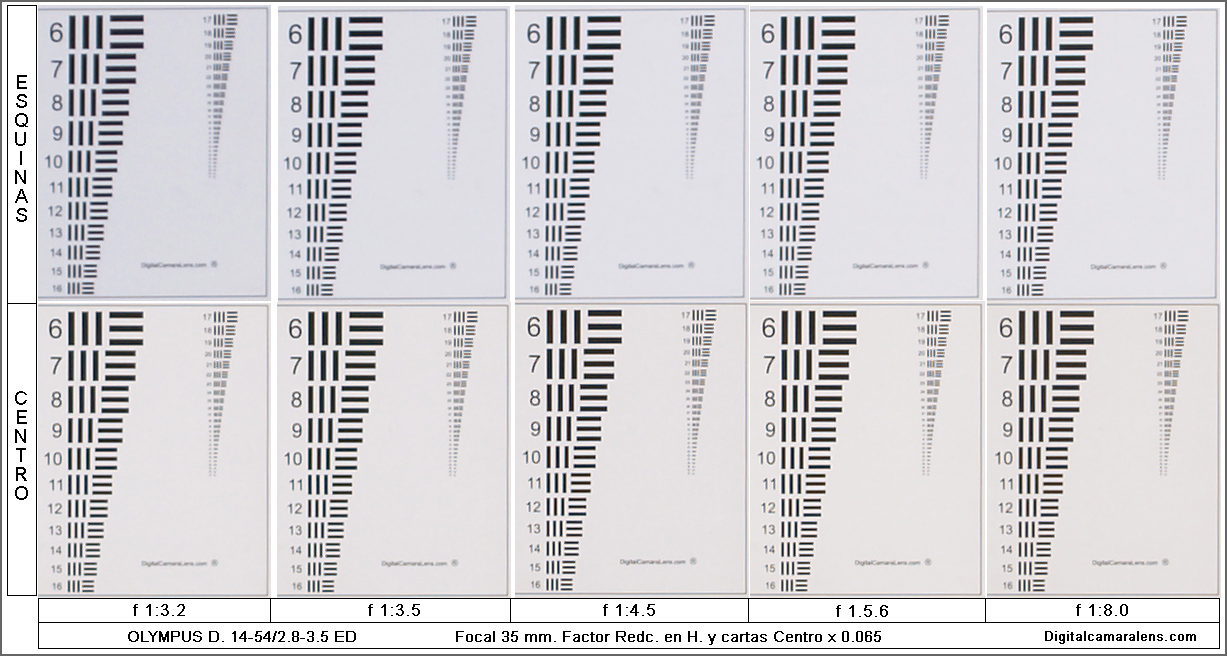

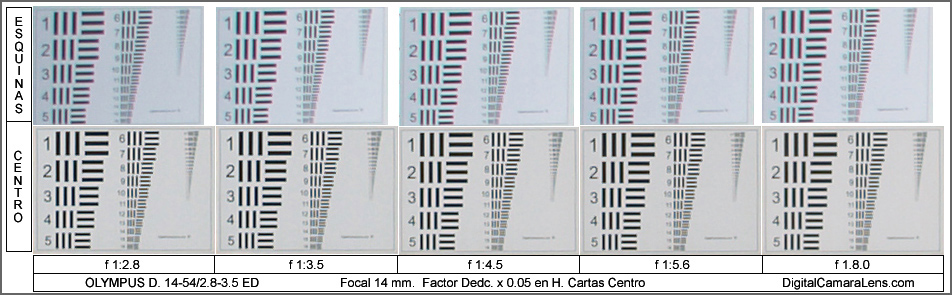

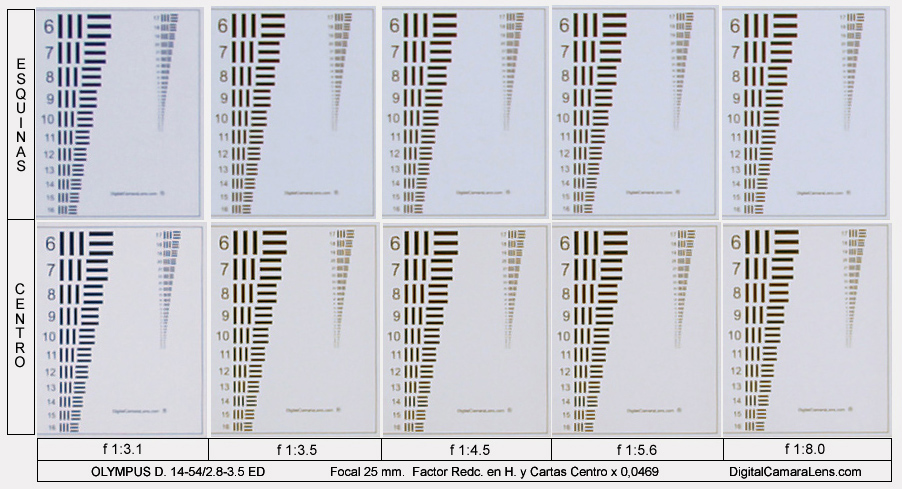

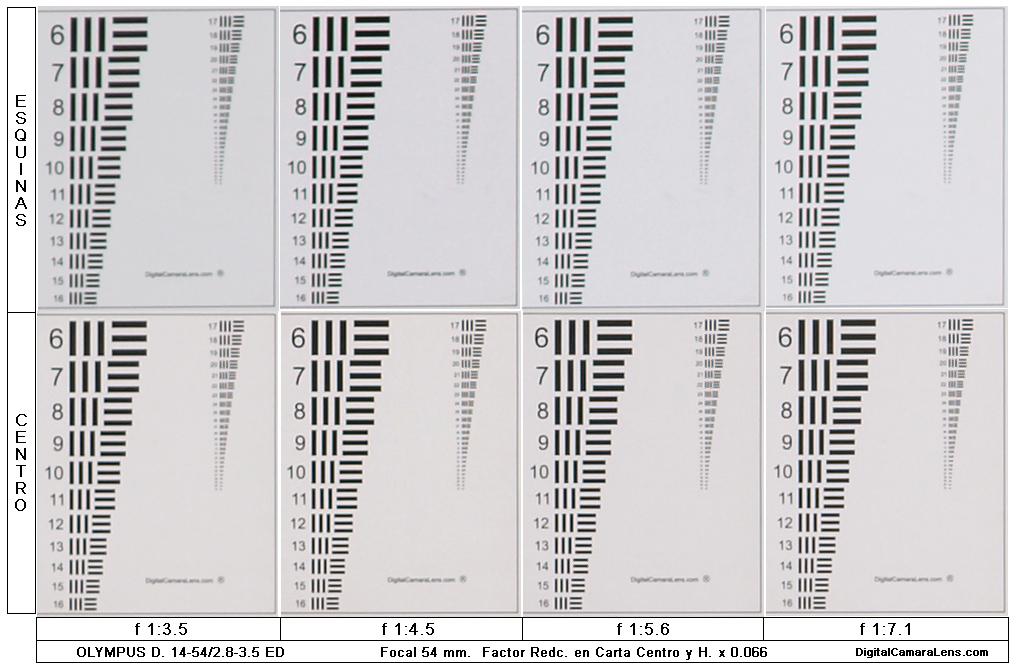

Para ver el mosaico de la focal deseada haz clic en sus aberturas.

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica




14 mm.

19 mm.

25 mm.

35 mm.

54 mm.



f 1:/

2.8 - 3.5 - 4.5 - 5.6 - 8.0

2.8 - 3.5 - 4.5 - 5.6 - 8.0

3.1 - 3.5 - 4.5 - 5.6 - 8.0

3.2 - 3.5 - 4.5 - 5.6 - 8.0

 3.5 -4.5 - 5.6 - 7.1



Resumen Definición en Estudio.

A nivel numérico, si repasamos todas las cartas de resolución, se puede apreciar que en todas las focales en el segundo o tercer diafragma y en la zona centro alcanza las 58.6 l.p./mm. (9 píxeles x 5 l. no pares) a solo un paso de la resolución máxima de la máquina. En las esquinas tardan uno o dos diafragmas más en alcanzar el mismo valor pero siempre con un contraste inferior y según la focal con interferencia de ACs.

Más que resolución pura y dura es más aconsejable mirar el conjunto del mosaico (viñeteo, evolución del contraste, ACs, etc...)  Excepto en los primeros diafragmas de los 19 mm. que de forma "incompresible" pega un "tropezón" en los cuatro restantes muestra un rendimiento más que notable.

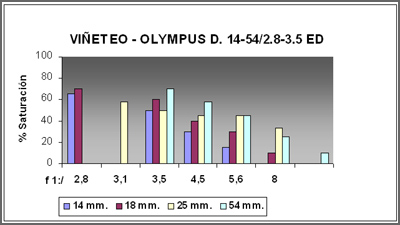

- Viñeteo
.                                                                                                                              Detalles en Metodología


VALORES 4/3 :

f 1:/

2.8 3.1 3.5  4.5 5.6 8.0 10
14 mm. 65% 50%   30% 15% 0%
18 mm. 70% 60% - 40% 30% 10% -
25 mm. 58% 50% 45% 45% 33%
54 mm.        70% 58%  45%  25% 10%


- Distorsión geométrica.

                                                                   Detalles en Metodología

En  14 mm. a 2.5  mts.   X = -0.78 %
En  18 mm. a 2.5  mts.   X = -0.15 %
En  25 mm. a 2.5  mts.   X =  0.00 %
En  35 mm. a 2.5  mts.   X =  0.00 %
En  54 mm. a 2.5  mts.   X =  0.00 %


Comentarios Distorsión Geométrica

El viñeteo en las focales extremas y aberturas grandes se muestra un poco alto aunque estos valores o superiores nos los están dado la mayoría de zooms APSc de ultima factura.

En distorsión geométrica lo valores hablan por si mismos y las muestras hechas con el lo confirman de forma gráfica. Si miramos todos los zooms analizados hasta la fecha de focales similares TODOS están por detrás de este zoom. Este producto tiene tal corrección de líneas que cuando fui comprobando las probetas y sacando datos lo bautice con el apodo del "tiralíneas" ya que esperaba que a partir de los 20 mm. empezara a mostrar +/- un +0.7 % pero nada, seguía a cero.


- Aberraciones Cromáticas
.                                                                                             Detalles en Metodología

En los 14 mm. y 19 mm. se aprecian ACs laterales en todos los diafragmas de color magenta y tres píxeles de magnitud con una saturación del 10, 30 y 70% , ACs que quedan un tanto enmascaradas por el viñeteo.

La zona central de los 25 y 35 mm. aparece limpia y en los 54 mm. vuelven a aparecer las ACs laterales otra vez, en esta ocasión por la zona de salida pero con menor magnitud e intensidad. También se aprecian ligeras ACs por la zona de entrada de color verde. de dos píxeles de magnitud con una saturación moderada.


- Enfoque y Fotometría.

Detalles en Metodología
El enfoque de este zoom tanto con la Olympus E-510 como con la E-3 se mostró efectivo y rápido pese a no ser SWD.
