SIGMA AF 24-70/2.8 EX DG Macro
  _____________________________________________________________________________________________________________________



Febrero de 2.006
Actualizado  Junio de 2.008
Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

 Con Nikon D200__________________________________________________________________________________________________________________________________

                                                   DEFINICIÓN EN EXTERIOR                               Detalles en Metodología ▼



24 mm.


35 mm. 50 mm. 70 mm.

24 , 35 y 50 mm. a 25 mts. y  70 mm. a 55 mts.
Descarga de Originales:  (*** 3.30 a 4.50 MB)
.NEF Æ A.C.R. Æ .jpg

24 mm. f 1:5.6    35 mm. f 1:5.6    50 mm. f 1:5.6    70 mm. f 1:5.6

24 mm. f 1:8.0    35 mm. f 1:8.0    50 mm. f 1:8.0    70 mm. f 1:8.0


(Recortes históricos del primer test.)                    LONGITUD FOCAL 24 mm.


 Visión a 24 mm. (36 mm. f. equiv.)

             Miniaturas

Centro

Esquina

Diafragmas

f 1:4.0    f 1:5.6
f 1:7.1    f 1:9.0

f 1:4.0    f 1:5.6
f 1:7.1    f 1:9.0

  Si deseas ver el recorte a su tamaño original,  10 MP, selecciona la abertura deseada.


LONGITUD FOCAL 50 mm.


 Visión a 50 mm. (75 mm. f. equiv.)

             Miniaturas

Centro

Esquina

Diafragmas

f 1:4.0    f 1:5.6
f 1:7.1    f 1:9.0

f 1:4.0    f 1:5.6
f 1:7.1    f 1:9.0

  Si deseas ver el recorte a su tamaño original,  10 MP, selecciona la abertura deseada.


LONGITUD FOCAL 70 mm.


 Visión a 70 mm. (105 mm. f. equiv.)

             Miniaturas

Centro

Esquina

Diafragmas

f 1:4.0    f 1:5.6
f 1:7.1    f 1:9.0

f 1:4.0    f 1:5.6
f 1:7.1    f 1:9.0

  Si deseas ver el recorte a su tamaño original,  10 MP, selecciona la abertura deseada.



                COMENTARIOS DEFINICIÓN EN EXTERIOR  (revisión)


La primera serie que se puede ver corresponde a la revisión que se hizo durante el mes de Junio de 2.008. Pese a la adversa climatología, las muestras que pude obtener superan con creces en nitidez a las obtenidas hace más de dos años en la Sagrada Familia.

Los efectos de la ACs laterales que se aprecian en los mosaicos de cartas, a nivel práctico son muy poco visibles y el grado de bajo contraste  que se veía en esquinas es fácilmente reconducible en el procesado del .RAW ó .JPG

                                                                          ______________________________________

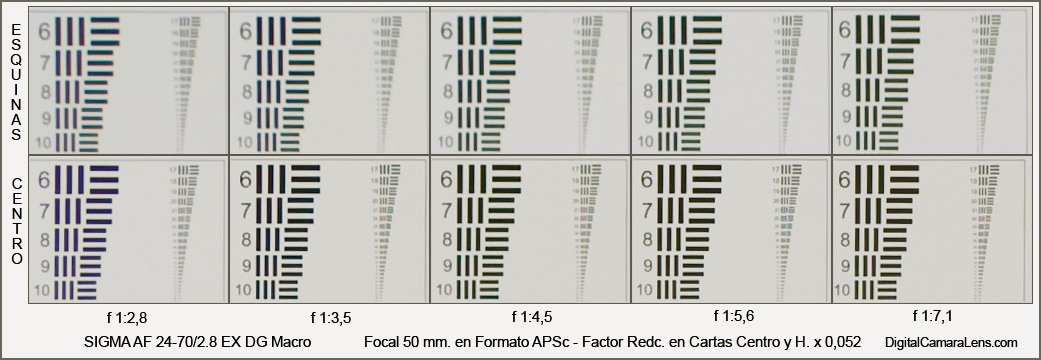

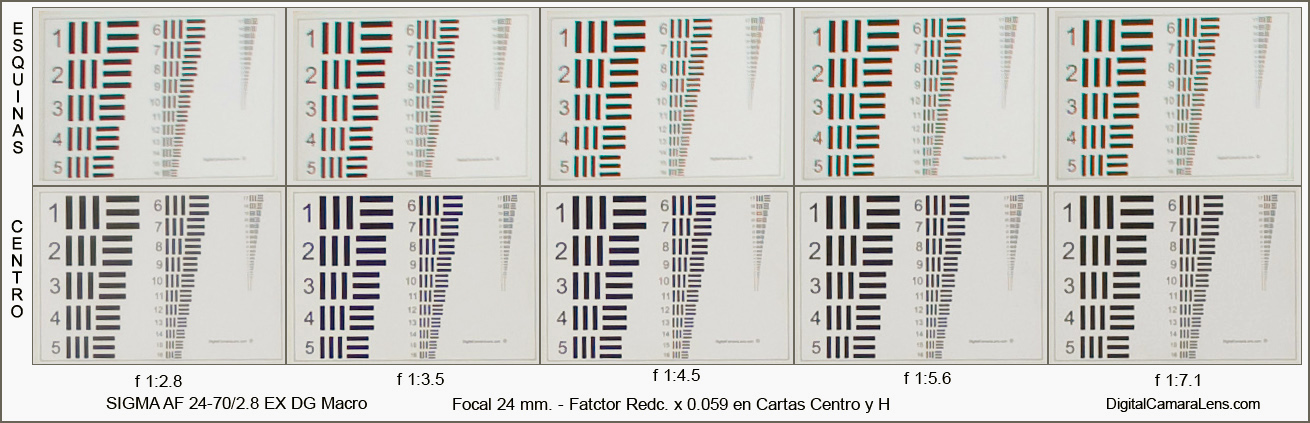

DEFINICIÓN EN ESTUDIO

(Para ver el mosaico de la focal deseada haz clic en sus aberturas.)                                     Detalles en Metodología ►

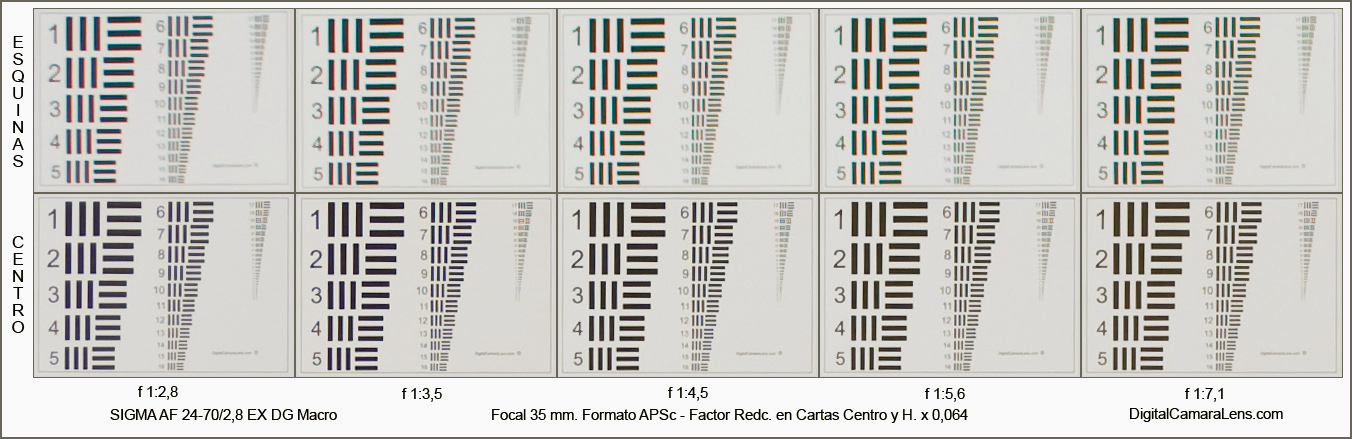

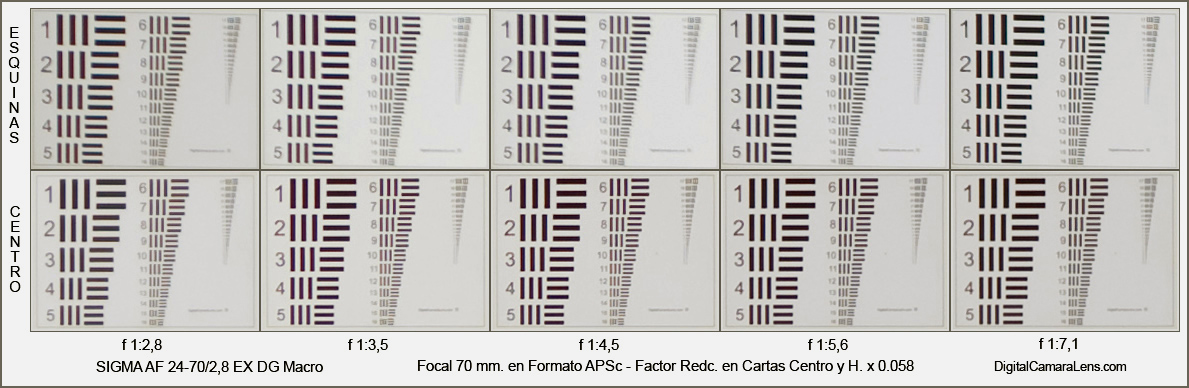

Mosaicos de Cartas APSc + 35 mm.



Focales



Aberturas















24 mm.

35 mm.

50 mm.

70 mm.



f 1:/

 2.8 - 3.5 - 4.5 - 5.6 - 7.1

2.8 - 3.5 - 4.5 - 5.6 - 7.1

2.8 - 3.5 - 4.5 - 5.6 - 7.1

2.8 - 3.5 - 4.5 - 5.6 - 7.1


RESUMEN DEFINICIÓN EN ESTUDIO

Analizadas los cinco diafragmas de las cuatro focales testadas se obtiene un denominador común de todas ellas; un nivel de contraste un poco bajo en la zona centro y algo más bajo en esquinas, en especial en los 50 mm. Los valores resolutivos están en línea con productos similares, 51 l.p./mm. en centro y 45 l.p./mm. en esquinas casi desde su máxima abertura pero la progresión en contraste en su diafragmado no es no contundente que sería deseable.

                                                                                                                                                     ______________________________________

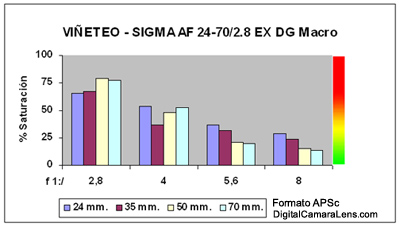

VIÑETEO                                           Detalles en Metodología ►



VALORES  APSc:

f 1:/

 2.8 4.0 5.6 8.0
24 mm. . 66 54 37 29
35 mm. . 67 37 32 24
50 mm. . 79 48 21 15
70 mm. . 78 53 20 14

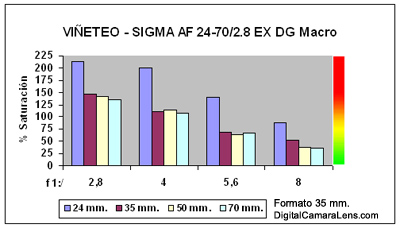

VALORES 35 mm.:

f 1:/

 2.8 4.0 5.6 8.0
24 mm. . 215 200 140 89
35 mm. . 147 111 68 53
50 mm. . 142 116 64 37
70 mm. . 135 108 66 36


                                                                                                                               ______________________________________

DISTORSIÓN GEOMÉTRICA                            Detalles en Metodología ►



VALORES APSc :

Dist.

 %
24 mm. 2 mts. -1.36
35 mm. 3 mts. +0.20
50 mm. 3.5 mts. +1.15
70 mm. 3.5 mts. +0.92



VALORES 35 mm. :

Dist.

 %
24 mm. 2 mts. -2.40
35 mm. 3 mts. +0.90
50 mm. 3.5 mts. +1.96
70 mm. 3.5 mts. +1.66

______________________________________



COMENTARIOS VIÑETEO Y DISTORSIÓN GEOMÉTRICA

En el apartado de viñeteo, según arrojan los valores del muestreo de las esquinas extremas, en el tramo de f 1:2.8 a f 1:4.0 y en los dos formatos se aprecian unos valores considerablemente altos. Dado que su distribución está muy lateralizada, pasada la zona de la esquina extrema los valores bajan considerablemente.

EN distorsión geométrica se puede ver que la zona de los 24 y 50 mm. aparecen  los valores algo altos dado el rango focal y las focales en si mismas.

                                                                                                                                              ______________________________________

                                ABERRACIONES CROMÁTICAS                          Detalles en Metodología ►

En las focales de 24, 35 y 70 mm. se aprecian fringes de color magenta, producidos por ACs laterales, de cuatro pixeles de magnitud y saturación del 80%. Los 50 mm. se aprecian totalmente limpios en todos los diafragmas.

                                                                                                                                              ______________________________________

                                      RESISTENCIA AL SOL INDIRECTA

Ninguna incidencia en este apartado.
