¿Qué podemos ver en las
Cartas de Estudio?
Colocación.-
Con tamaños Din A5, A6, A7 y A8 (A) se colocan en el mismo plano según
este croquis de forma que una vez recortadas se pueda formar una
secuencia en mosaico y se vea en monitor de forma conjunta. Habitualmente el
tamaño de la carta respecto a toda la imagen es de X 0,06.
La mayor parte del rendimiento del objetivo queda reflejado en ellas y
sirven para extraer los valores MTF.
En las Centrales.-
|
|
- Nitidez (contraste+resolución)
Sobre un brillo de fondo idéntico (RGB | 218-218-218) a valor RGB más bajo
en la raya
negra el contraste será superior.
Si valoramos la nitidez, viendo las cartas al cien
por cien, las
fluctuaciones MTF50% de 3 a 5 líneas pares/mm. (l.p./mm.) no son distinguibles.
Para este menester tenemos las recientes tablas MTF.
|
|

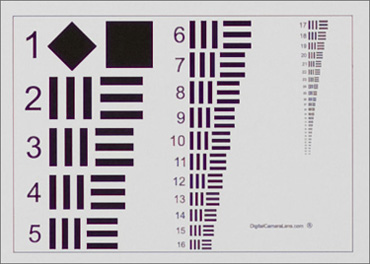

Carta centro Canon EF 35/1,4 L II USM |
|

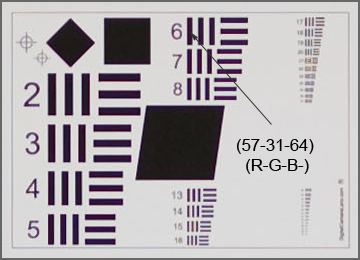

- Aberraciones cromáticas longitudinales.
Posibles a plena abertura y más frecuentes en objetivos de abertura
máxima grande, se pueden apreciar por el desfase RGB de las líneas negras. En este caso
(carta superior) vemos que el canal verde no entra pese a estar igualados el rojo y el azul.
|
- Desplazamiento del foco (focus shift).
|
 |
 |
|

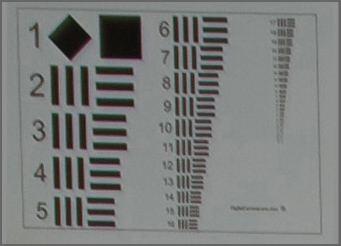

f 1:2 |
f 1:2,5 |
|
|
En las Cartas Laterales.-
- Contraste
En la carta inferior reúne varias deficiencias: bajo contraste, ACs
laterales de amplitud importante y bajo contraste y deformación por
distorsión geométrica positiva.
|
|
 |
|
Carta Esquina 35 mm. Sigma
24-70/2,8 a 35 mm. y f 1:2,8 |
|
- Aberraciones cromáticas laterales.
En la carta inferior podemos ver importantes ACs, tanto en amplitud como en
contraste. También se aprecia la deformación por la inversión (bigote) de
distorsión negativa (barrilete), la lineal nos presentaría la rampa de deformación
hacia arriba. (carta esquina izquierda)
|
|
 |
|
Carta Esquina 35 mm. Sigma
24-70/2,8 a 24 mm. y f 1:4,5 |
|
- Aberración esférica.
Estando situadas en el mismo plano podemos ver las cartas de las esquinas
APSc y 35 mm. con una dominante importante verde debido a estar situado su
foco por
detrás del plano focal (ver
Curvatura de Plano Focal).
La aberración esférica puede dejarse sin una corrección elevada cuando se desea
un desenfoque más temprano. El posible defecto se traduce en
efecto. Suele hacerse con objetivos "retrateros".
|
|
 |
|

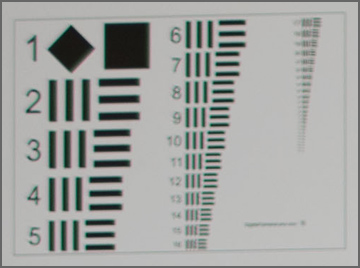

Carta Esquina 35 mm. de
Nikkor AF-S 58/1,4 E ED a f 1:2,2 |
|
- Aberración Esférica +
Astigmatismo.
Además del desplazamiento de foco las líneas horizontales aparecen con menos contraste, menos
enfocadas y con más canal verde = Astigmatismo.
Si se hiciera una medición MTF en las dos direcciones (horizontal y
perpendicular) delataría esta aberración.
|
|

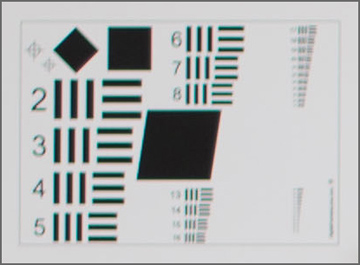

Tamron SP 45/1,8 Di VC USD a f 1:2,2 |
|
  |
|
Carta Esquina 35 mm. |
Carta Esquina APSc |
|
- Coma.
|
 |
|
En cartas esta aberración es más difícil de ver, alarga la traslación al
plano focal de un punto de la escena situado en esquinas media y/o extremas
en el sentido de fuga centro-esquina. En las últimas cartas se han
introducido dos círculos para medir esta aberración. En todo caso con un
punto de luz muy pequeño se puede apreciar mejor.
|
 |
 |
| Centro |
Esquina |
|
|

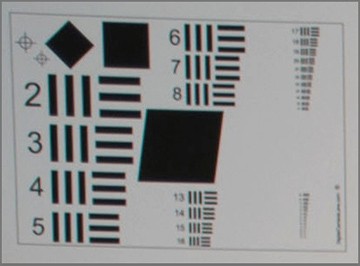

- Distorsión geométrica, lineal o con inversión
|
|
Carta Esquina
Izquierda 35 mm., las dos con distorsión negativa. |
|
|
 |
|
Lineal |
Con inversión final
(bigote) |
|
La corrección por soft más asequible es la lineal, perdiendo siempre parte
de la focal nativa.
- Diferencia de tamaño por perspectiva.
|
|

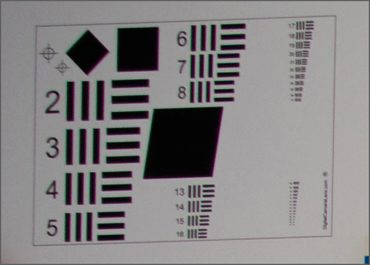

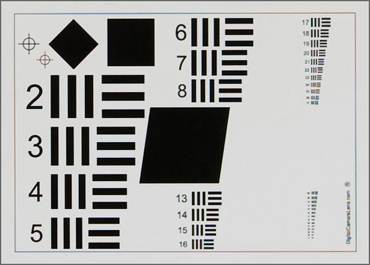

Canon 16-35/4L IS
USM a 16 mm. centro/esquina 35 mm. |
 |
 |
|
Centro |
Esquina |
|
|
Para encajar las cartas en las secuencias se define como cuadro común el de
la carta más grande y sobre ese tamaño se van insertando las otras. En
esta pareja se aprecia la diferencia de tamaño centro/esquina de cualquier
imagen vista a 16 mm. FF, además del resto de deficiencias: viñeteo,
distorsión geométrica, ACs laterales y coma.
